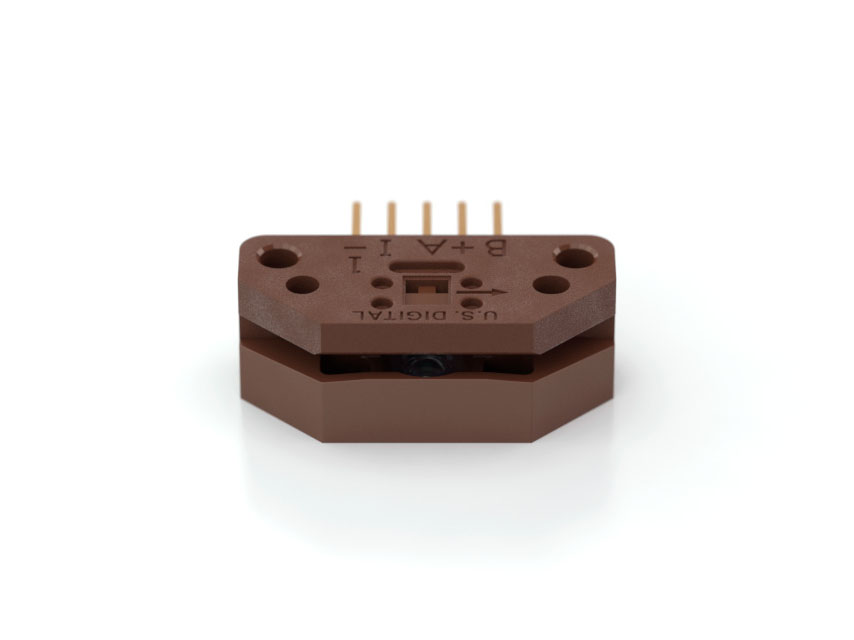

EM2 透射式光學編碼器模塊

產品說明

EM2是一款透射式光學編碼器模塊，其分辨率可EM1模塊的4倍。該模塊需配合編碼盤或線性碼條使用，用于檢測旋轉或線性位移。EM2采用與EM1相同的封裝結構，內置帶透鏡的LED光源和單片式探測器IC。通過先進的相控陣探測技術，該模塊具有更大的間隙容差能力，并對碼盤污染表現出優異的耐受性。

核心特性

• 提供A/B兩相正交數字輸出及索引信號通道
• 單5V直流供電
• 單端輸出，支持5mA灌電流/拉電流
• 內置0.1μF去耦電容，增強抗干擾性

性能參數

• 旋轉式版本：最高支持10,000 CPR（每轉脈沖數）
• 線性式版本：最高支持2,000 CPI（每英寸脈沖數）

系統配套

• 高壓/開集電極應用：可搭配PC3線纜驅動器
• 差分信號輸出：可搭配PC4線纜驅動器
• 提供配套編碼盤、正交解碼芯片、計數器芯片、計算機接口板及連接線纜

產品優勢

? EM1系列的高分辨率升級版本

? 兩通道正交輸出+索引信號

? 優化的間隙容差設計

? 抗污染性能增強
