Combo Vac組合真空
惰性二極管泵（NP 系列）
泵使用一個鈦陰極和一個鉭陰極來提高惰性氣體的抽速。

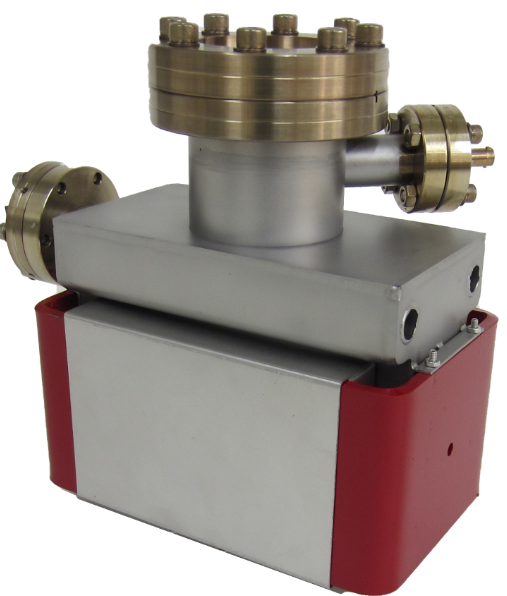

Noble Diode
Noble Diode
泵使用一個鈦陰極和一個鉭陰極來提高惰性氣體的抽速。提高的速度消除了標準二極管在長時間漏氣時表現出的壓力和速度不穩定，同時保持了標準二極管的長壽命和可靠性。這些是惰性氣體負載最穩定的泵。
惰性二極管是用來泵送惰性氣體的。除了一個實例外，它們在每個實例中都與標準二極管相同。區別在于使用一個鉭陰極代替標準泵中的兩個鈦陰極之一。鉭由于其原子序數較大，會產生更多的高能中性子，這些中性子可以埋在不易再濺射的位置。
鉭作為吸氣劑的效果略低于鈦。因此，貴金屬二極管的速度比標準二極管低約 5%。另一個值得注意的事實是，在高溫下，氫在鉭中的溶解度會降低。由于在長時間啟動時會遇到高溫，因此明智的做法是避免需要該泵處理大量氫氣的應用。當然，應用也有所不同。如果您對泵的適用性有任何疑問，請致電我們。我們有各種各樣的先前應用程序可供借鑒。
| 型號 | 額定 泵 （l/sec） | 法蘭1 內徑/外徑 （英寸） | 重量 （lbs） | 烘烤2 加熱器 數量 | 替換 元件 |
|---|---|---|---|---|---|
| 產品編號：NP-011 | 11 | 1.5/2.75 | 14 | 0 | 事實。repl. |
| NP-020 NP-020/IH | 203 | 1.5/2.75 | 26 | 0 1 | 事實。repl. |
| NP-025 NP-025/IH 系列 | 253 | 2.0/3.375 | 27 | 0 1 | 事實。repl. |
| NP-050 NP-050/DE | 60/504 | 4.9/8.0 | 82 94 元 | 2 | PE-100N 2 個 |
| NP-100 NP-100/DE 系列 | 120/1004 | 6.0/8.0 | 票價：127 142 元 | 4 | PE-100N 2 個 |
| NP-140 NP-140/DE | 1154, 5 | 6.0/8.0 | 票價：143 154 元 | 0 | DE-100N 1 個 |
| NP-150 NP-150/DE | 160/1504 | 6.0/8.0 | 145 160 元 | 0 | PE-100N 6 個 |
| NP-200 NP-200/DE | 220/2004 | 6.0/8.0 | 145 160 元 | 4 | PE-100N 8 個 |
| NP-220 NP-220/DE 系列 | 2204 | 6.0/8.0 | 250 290 元 | 0 | DE-100N 2 個 |
| NP-400 NP-400/DE | 4004 | 6.0/8.0 | 票價 276 290 元 | 8 | PE-100N 16 個 |
| NP-500 NP-500/DE 系列 | 4004 | 6.0/8.0 | 402 460 元 | 0 | DE-100N 4 個 |
* 離子泵的抽速額定值
此表中的一些泵顯示了兩種抽速，即 150/100。當遵循美國真空協會 （AVS） 制定的測量標準時，觀察到較低的數字。在最佳抽速條件下測量同一泵時，觀察到的數字較高。一些制造商使用最佳抽速，僅報告這個更高的數字。此處提供了這兩個評級，以便客戶做出明智的選擇。
1所有法蘭均兼容 ConFlat，1,000 升/秒泵除外。
2加熱器是 IH-100 型 Calrod 加熱器，可安裝在大多數泵中匹配的內部加熱器井中。
3IH 表示內部加熱器可作為選項使用。
4DE 指定雙端選項。
5此泵沒有可用的烘烤加熱器。
6可根據特殊訂單提供更大的泵。
標準二極管泵（IP ）
標準二極管泵在每個泵送元件中使用兩個鈦陰極。

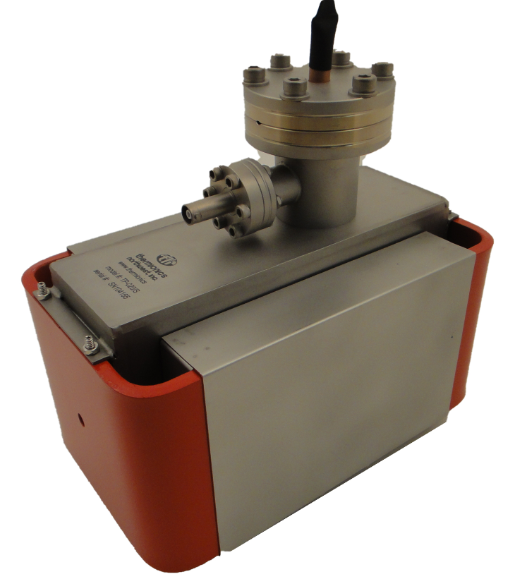

標準二極管泵浦
標準二極管泵在每個泵送元件中使用兩個鈦陰極。它們是大多數應用的首選泵，因為它們具有長壽命、可靠性和高單位速度。當需要泵送大量氫氣或惰性氣體或遇到頻繁的高啟動負載時，不建議使用這些泵。
| 型號 | 額定 泵 （l/sec） | 法蘭1 內徑/外徑 （英寸） | 重量 （lbs） | 烘烤2 加熱器 數量 | 替換 元件 |
|---|---|---|---|---|---|
| 專利-011 | 11 | 1.5/2.75 | 14 | 0 | 事實。repl. |
| IP-020 型 IP-020/IH | 203 | 1.5/2.75 | 26 | 0 1 | 事實。repl. |
| IP-025 IP-025/IH 系列 | 253 | 2.0/3.375 | 31 | 0 1 | 事實。repl. |
| IP-050 IP-050/德國 | 80/504 | 4.9/8.0 | 94 | 2 | PE-100 2 個 |
| IP-100 IP-100/DE | 150/1004 | 6.0/8.0 | 票價：127 142 元 | 4 | PE-100 2 個 |
| IP-140 型 IP-140/DE | 1404, 5 | 6.0/8.0 | 票價：140 150 元 | 0 | DE-110 1 個 |
| IP-150 IP-150/DE | 220/1504 | 6.0/8.0 | 145 160 元 | 0 | PE-100 6 個 |
| IP-200 型 IP-200/DE | 270/2004 | 6.0/8.0 | 141 156 元 | 4 | PE-100 8 個 |
| IP-270 IP-270/DE | 2704 | 6.0/8.0 | 250 290 元 | 0 | DE-110 2 個 |
| IP-400 IP-400/德國 | 500/4004 | 6.0/8.0 | 275 290 元 | 8 | PE-100 16 個 |
| IP-500 型 IP-500/DE | 5004, 5 | 6.0/8.0 | 400 460 元 | 0 | DE-110 4 個 |
* 離子泵的抽速額定值
此表中的一些泵顯示了兩種抽速，即 150/100。當遵循美國真空協會 （AVS） 制定的測量標準時，觀察到較低的數字。在最佳抽速條件下測量同一泵時，觀察到的數字較高。一些制造商使用最佳抽速，僅報告這個更高的數字。此處提供了這兩個評級，以便客戶做出明智的選擇。
通知
由于目前鉭材料供應短缺，貴金屬二極管泵的交付如有更改，恕不另行通知。
1所有法蘭均兼容 ConFlat，1,000 升/秒泵除外。
2加熱器是 IH-100 型 Calrod 加熱器，可安裝在大多數泵中匹配的內部加熱器井中。
3IH 表示內部加熱器可作為選項使用。
4DE 指定雙端選項。
5此泵沒有可用的烘烤加熱器。
6可根據特殊訂單提供更大的泵。
鈦熱升華
鈦升華泵 （TSP） 用于泵送化學反應性、可獲取氣體。鈦有效、易升華且價格低廉。

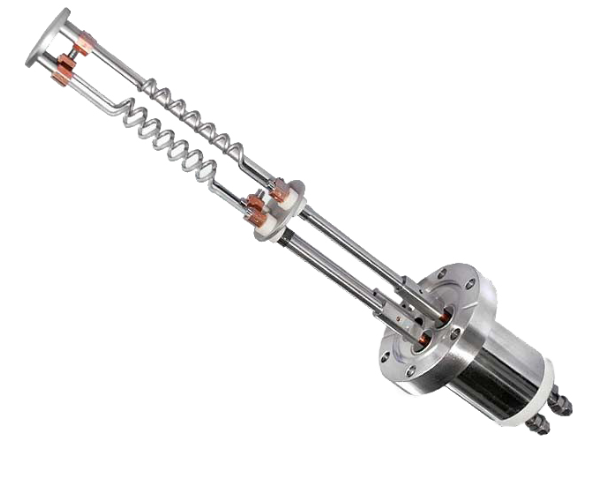

鈦升華泵
鈦升華泵 （TSP） 用于泵送化學反應性、可獲取氣體。鈦有效、易升華且價格低廉。
TSP 具有較高的抽速。在低于 10-6 Torr 的壓力下，抽速取決于冷凝的可用表面積。通過用水或液氮冷卻基材表面來提高抽速。鈦升華泵的細絲是 85% 的鈦和 15% 的鉬，這種組合可以防止細絲過早“燃盡”。
訂購信息：
型號 | 安裝法蘭 |
SB-1000 型 | 3.38“ 安裝法蘭 |
SB-1020 型 | 2.75“ 安裝法蘭 |
選項：
SB-1002B 系列 | 帶 Amphenol 母頭 MS 連接器和可 烘烤電纜的可烘烤適配器 |
SB-1001 型 | 12 根螺旋絲 材料：85% Ti，15% Mo 長度：卷取前 8-5/8 英寸; 4-5/8“ 卷繞 重量：3.6 克/細絲 可用鈦：1.5 克/細絲 （包裝包括 12 根細絲） |
PS-500 升華器電源
指定是否與帶有 2.75 英寸或 3.38 英寸法蘭的升華器一起使用。示例：PS-500/275 或 PS-500/338。
PS-500 的規格
| 物理的 | 電氣輸入1 | 電氣輸出2 | 定時器范圍 | 顯示 |
|---|---|---|---|---|
| 機架尺寸 — 19“ 機箱尺寸 — 8-3/4” x 17“ x 12” 船重 — 50 磅 交流電源線 — 15 英尺（帶插頭） | 電壓— 115 VAC 頻率— 60 Hz | 電壓 — 12 VAC 最大電流 — 50 A 用于 4 根燈絲的選擇器開關 | 關閉時間 — 2 至 120 分鐘 導通時間 — 4 至 120 秒 | 模擬儀表， 電流 75 A |
| 1230/208 VAC 和/或 50 Hz 作為特殊訂單提供。請在訂購時指定。 2使用 SB-1001 螺旋絲。 | ||||
用于 TSP 的液氮護罩
高速 LN2冷卻的低溫護罩。全溢流設計使所有表面保持在 LN 中2溫度。易于拆卸以進行維護。全不銹鋼結構。
型號 SS400/275帶 8 英寸外徑主法蘭和 | 型號 SS400/338帶 8 英寸外徑的主法蘭和 |
Triaux 泵 （TP 系列）
與二極管泵相比，泵使用反向極性和完全不同的陰極設計來實現兩個重要優勢：（1） 電隔離陰極允許將啟動輝光放電限制在明顯更高的壓力下，從而縮短啟動時間;（2） 濺射陰極設計允許惰性和非惰性氣體濺射。Triode 對惰性氣體具有最高速度，并且在發生空氣泄漏時不會產生氬氣不穩定。

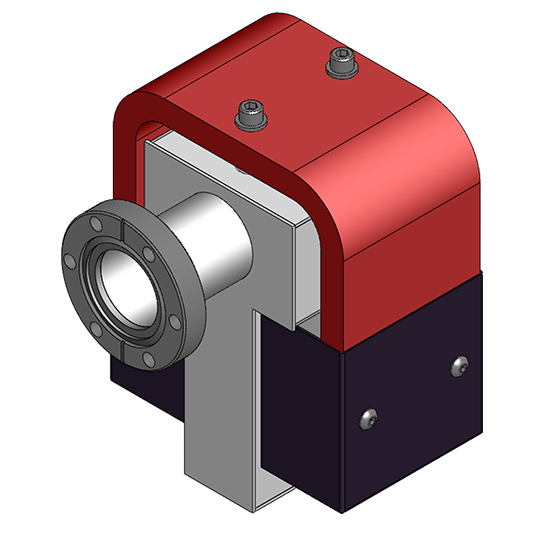

Triode 泵
三極管
與二極管泵相比，泵使用反向極性和完全不同的陰極設計來實現兩個重要優勢：（1） 電隔離陰極允許將啟動輝光放電限制在明顯更高的壓力下，從而縮短啟動時間;（2） 濺射陰極設計允許惰性和非惰性氣體濺射。Triode 對惰性氣體具有最高速度，并且在發生空氣泄漏時不會產生氬氣不穩定。缺點：由于濺射陰極設計，三極管泵需要更頻繁的維護。
| 型號 | 額定 泵速 （l/sec） | 法蘭1 內徑/外徑 （英寸） | 重量 （lbs） | 替換 元件 |
|---|---|---|---|---|
| TP-020 | 20 | 1.5/2.75 | 27 | 事實。repl. |
| TP-030 | 30 | 2.84/4.50 | 34 | 事實。repl. |
| TP-060 | 602 | 4.26/6.0 | 56 | TE-060 2 個 |
| TP-110 系列 | 1102 | 6.0/8.0 | 164 | 1 個 TE-110 |
| TP-220 系列 | 2202 | 6.0/8.0 | 249 | 1 個 TE-110 |
| TP-400 型 | 4002 | 6.0/8.0 | 398 | 4 個 TE-110 |
| TP-800 型 | 8002 | 10.75/12.75 鋼絲密封法蘭 | 927 | TE-110 8 個 |
2可根據特殊訂單提供雙端泵
