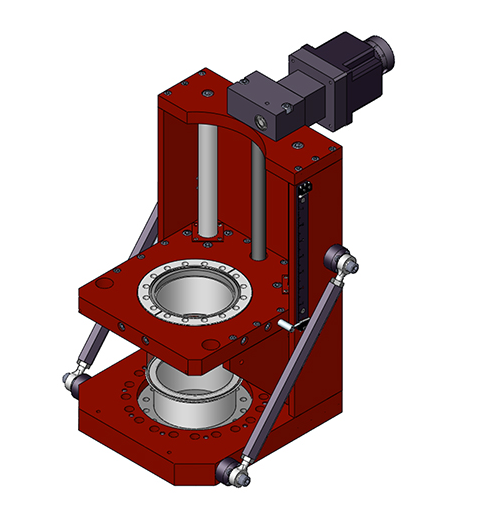

FBT 系列精密線性轉換器

FBT 系列轉換器提供單軸（僅 Z）運動。這些裝置為客戶的有效載荷提供無與倫比的機械支持。它們的波紋管內徑為 3“–8”。標準底座和移動法蘭尺寸為 6 英寸外徑，根據需要帶有螺紋孔或間隙孔?？商峁┢渌ㄌm直徑。選項包括用于超重有效載荷（至 200 磅）的 3 導程螺釘版本和用于水平安裝的 10 英寸外徑底座法蘭。Z 驅動器是帶有精密 4：1 變速箱的梯形螺釘。載物臺位置以 0.001 英寸的刻度表示。

特征

• 超剛性 5 面箱體結構
• 硬化不銹鋼軸承和導桿貫穿始終
• 所有軸承均可調節
• 所有導桿上的寬間距（7 英寸至 9 英寸）
• 桿上軸承的寬間距 （6”）
• 最高烘烤溫度：200°C

規格

Z 軸

• 2“ 至 36”+ Z 行程
• 4：1 蝸桿 Acme 變速箱驅動
• 0.050 英寸/圈（20 圈/英寸）
• 0.001“ 分度
• 預緊絲杠和蝸桿軸
• 位置鎖定

基座法蘭：

4.5 英寸、6 英寸（標準）、8 英寸或 10 英寸外徑底座法蘭

移動法蘭：

4.5 英寸、6 英寸（標準）

Motion 規格

• 分辨率 <0.0002 英寸（0.0005 毫米）
• 重復精度 <0.0005 英寸（0.013 毫米）
• 背隙 <0.0008 英寸（0.020 毫米）

選項

3 導程螺釘

• 3 梯形螺釘支撐到移動法蘭
• 用于增加有效載荷要求
• 用于長 Z 行程應用
• Z 驅動消隙聯軸器適用于所有驅動器

提升套件

• 不銹鋼吊耳
• 定制吊索組件（根據要求）
• 適用于重達 200 磅的系統

提升手柄

摩托化：

/MS 步進或 /MY 同步
