美國Thermionics, e-Gun™,操作、運動和樣品處理,樣品處理輔料,XYZ 機械手,FB 系列

FB 系列 XYZ 機械手提供大內徑波紋管和大量有效載荷所需的機械強度。

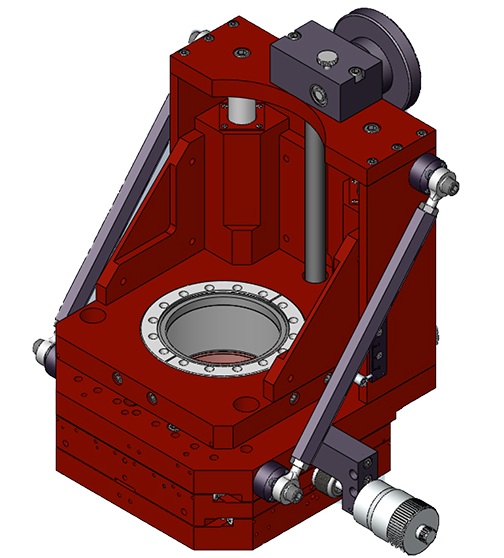

FB 系列 XYZ 機械手

FB 系列 XYZ 機械手提供大內徑波紋管和大量有效載荷所需的機械強度。3“ 和 4” 的波紋管內徑是標準配置，內徑可達 6.3“ 內徑。

FB 系列可以訂購標準懸臂型號或 3 導程螺釘選項。懸臂式型號在垂直方向上的額定有效載荷為 80 磅，而 3 導螺桿型號的有效載荷額定值為 200 磅。

FB 系列提供水平安裝套件，帶有定制額定的平衡彈簧，以保持“儀器”定位。

差動泵送旋轉密封件在全波紋管內徑下為客戶的設備提供了額外的旋轉自由度。

規格

X & Y 軸

• ±0.5“ 或 ±1” X 和 Y 行程，圓形圖案，標準
• 預裝千分尺到載物臺耦合，0.0001 英寸千分度
• 大型鼓形千分尺標準（公制千分尺可選）

Z 軸

• 2“ 至 36” Z 行程
• 4：1 蝸桿 Acme 變速箱驅動，0.050 英寸/圈（20 圈/英寸）
• 0.001“ 分度
• 預緊絲杠和蝸桿軸
• 位置鎖定

基座法蘭

• 4.5 英寸、6 英寸、8 英寸或 10 英寸外徑

移動法蘭

• 4.5 英寸、6 英寸或 8 英寸外徑的移動法蘭

特征

• 超剛性 5 面箱體結構
• 硬化不銹鋼軸承和導桿貫穿始終
• 所有軸承均可調節
• 所有導桿上的寬間距（7 英寸至 9 英寸）
• 桿上軸承的寬間距 （6”）
• 最高烘烤溫度：300°C，連接千分尺

精度
