美國Thermionics, e-Gun™,操作、運動和樣品處理,樣品處理輔料,XYZ 機械手,EMX 系列

美國Thermionics, e-Gun™,操作、運動和樣品處理,樣品處理輔料,XYZ 機械手,EMX 系列

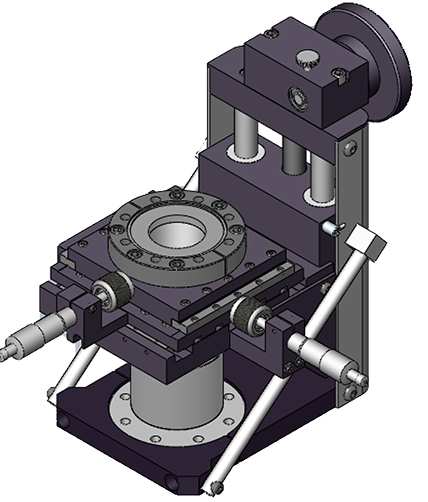

EMX 系列 XYZ 機械手可容納 2.53 英寸和 4.00 英寸內徑的波紋管、最大 36 英寸的行程和高達 65 磅的有效載荷能力。

EMX 系列

EMX 系列 XYZ 機械手可容納 2.53 英寸和 4.00 英寸內徑的波紋管、最大 36 英寸的行程和高達 65 磅的有效載荷能力。

特征

  • 硬化的 X & Y 交叉滾子導軌
  • 0.500“ 外徑硬化不銹鋼 Z 導桿
  • 硬化不銹鋼直線軸承
  • X 千分尺位置可互換
  • 鋁制舞臺結構
  • 僅限不銹鋼材料暴露在真空中
  • 最高烘烤溫度：200°C

規格

底座法蘭外徑

風箱



同上

旅行



法蘭

Z 行程

型號（2“ Z 示例）

4.5″2.5″2.75″2-36″EMX-B450C-T275T-2.5-1-1-2
4.5″2.5″4.5″2-36″EMX-B450C-T450T-2.5-1-1-2
4.5″3.0″2.75″2-36″EMX-B450C-T275T-3.0-1-1-2
4.5″3.0″4.5″2-36″EMX-B450C-T450T-3.0-1-1-2
6″2.5″2.75″2-36″EMX-B600C-T275T-2.5-1-1-2
6″2.5″4.5″2-36″EMX-B600C-T450T-2.5-1-1-2
6″3.0″2.75″2-36″EMX-B600C-T275T-3.0-1-1-2
6″3.0″4.5″2-36″EMX-B600C-T450T-3.0-1-1-2
8″2.5″2.75″2-36″EMX-B800C-T275T-2.5-1-1-2
8″2.5″4.5″2-36″EMX-B800C-T450T-2.5-1-1-2
8″3.0″2.75″2-36″EMX-B800C-T275T-3.0-1-1-2
8″3.0″4.5″2-36″EMX-B800C-T450T-3.0-1-1-2

精度

軸千分尺
刻度		分辨率重復性反彈調整
X-Y0.001″<0.001 英寸<0.00015 英寸<0.00015 英寸標準
千分尺
Z0.0005″<0.0005 英寸0.0005″0.0007″旋鈕調整
X-Y0.0001″<0.0001 英寸<0.00015 英寸<0.00015 英寸可選大
千分尺

X & Y 軸

  • ±0.5“ X 和 Y 行程，圓形圖案，預加載千分尺到載物臺耦合，0.001” 千分度
  • ±0.5“ X 和 Y 行程 – 可選 0.0001” 分度的大型千分尺
  • ±1“ X 和 Y 行程可選，有標準和大尺寸千分尺可供選擇
  • 千分尺可烘烤至 200°C

Z 軸

  • 2“ -36” 梯形 Z 行程，0.100“/旋鈕調節

選項

6“ 底座法蘭，帶 5 個迷你端口

型號：-B600MC

  • 將底座法蘭更改為 6.0 英寸外徑，帶 5 個迷你端口
  • 此選項只能與 1.39“ 內徑波紋管一起訂購

摩托化

  • 提供步進或同步電機驅動選項
