EC 系列
EC 系列 XYZ 機械手以最低的成本提供高精度定位，可容納 1.39 英寸和 1.87 英寸內徑的波紋管、高達 6 英寸的行程和高達 10 磅的有效載荷能力。

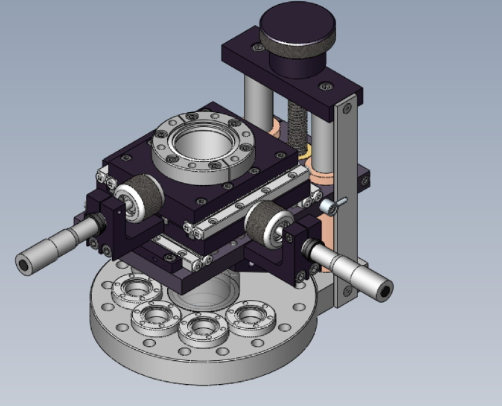

EC 系列 XYZ 機械手
EC 系列 XYZ 機械手以最低的成本提供高精度定位，可容納 1.39 英寸和 1.87 英寸內徑的波紋管、高達 6 英寸的行程和高達 10 磅的有效載荷能力。
特征
- 完全組裝可烘烤至 200°C;建筑中不使用鑄件
- 硬化鋼 X 和 Y 交叉滾柱導軌
- 雙 0.75 英寸外徑硬化不銹鋼 Z 導桿
- 鋁制舞臺結構
- 僅限不銹鋼材料暴露在真空中
- 全位置操作
X & Y 軸
- ±0.5“ X 和 Y 行程，圓形圖案，預加載千分尺到載物臺耦合，0.001” 千分度
- 千分尺可烘烤至 200°C
Z 軸
- 0.100 英寸/轉旋鈕調節
規格
底座法蘭外徑 | 波紋管 | 行程 | Z 行程 | 型號 |
| 2.75 | 1.39 | 2.75 | 2 | EC-B275C-T275T-1.39-2 |
| 2.75 | 1.39 | 2.75 | 4 | EC-B275C-T275T-1.39-4 |
| 2.75 | 1.39 | 2.75 | 6 | EC-B275C-T275T-1.39-6 |
| 4.5 | 1.87 | 2.75 | 2 | EC-B450C-T275T-1.87-2 |
| 4.5 | 1.87 | 2.75 | 4 | EC-B450C-T275T-1.87-4 |
| 4.5 | 1.87 | 2.75 | 6 | EC-B450C-T275T-1.87-6 |
精度
軸 | 千分尺 | 分辨率 | 重復性 | 反彈 | 調整 |
| X-Y | 0.001″ | <0.001 英寸 | <0.00015 英寸 | <0.00015 英寸 | 標準 千分尺 |
| Z | 0.0005″ | <0.0005 英寸 | 0.0005″ | 0.0007″ | 旋鈕調整 |
| X-Y | 0.0001″ | <0.0001 英寸 | <0.00015 英寸 | <0.00015 英寸 | 可選大 千分尺 |
選項
6“ 底座法蘭 –
型號： -B600C
- 將底座法蘭更改為 6.0“ 外徑
- 此選項可與任何型號一起訂購
6“ 底座法蘭，帶 5 個迷你端口 –
型號：-B600MC
- 將底座法蘭更改為 6.0 英寸外徑，帶 5 個迷你端口
- 此選項只能與 1.39“ 內徑波紋管一起訂購
XY 千分尺，±0.5“ 行程 –
型號：/LM
- 具有 0.0001 英寸分度的大型千分尺
- 兩件套
摩托化
提供步進和同步電機驅動器選項
