美國TE TECHNOLOGY 熱電溫度控制器 TC-720

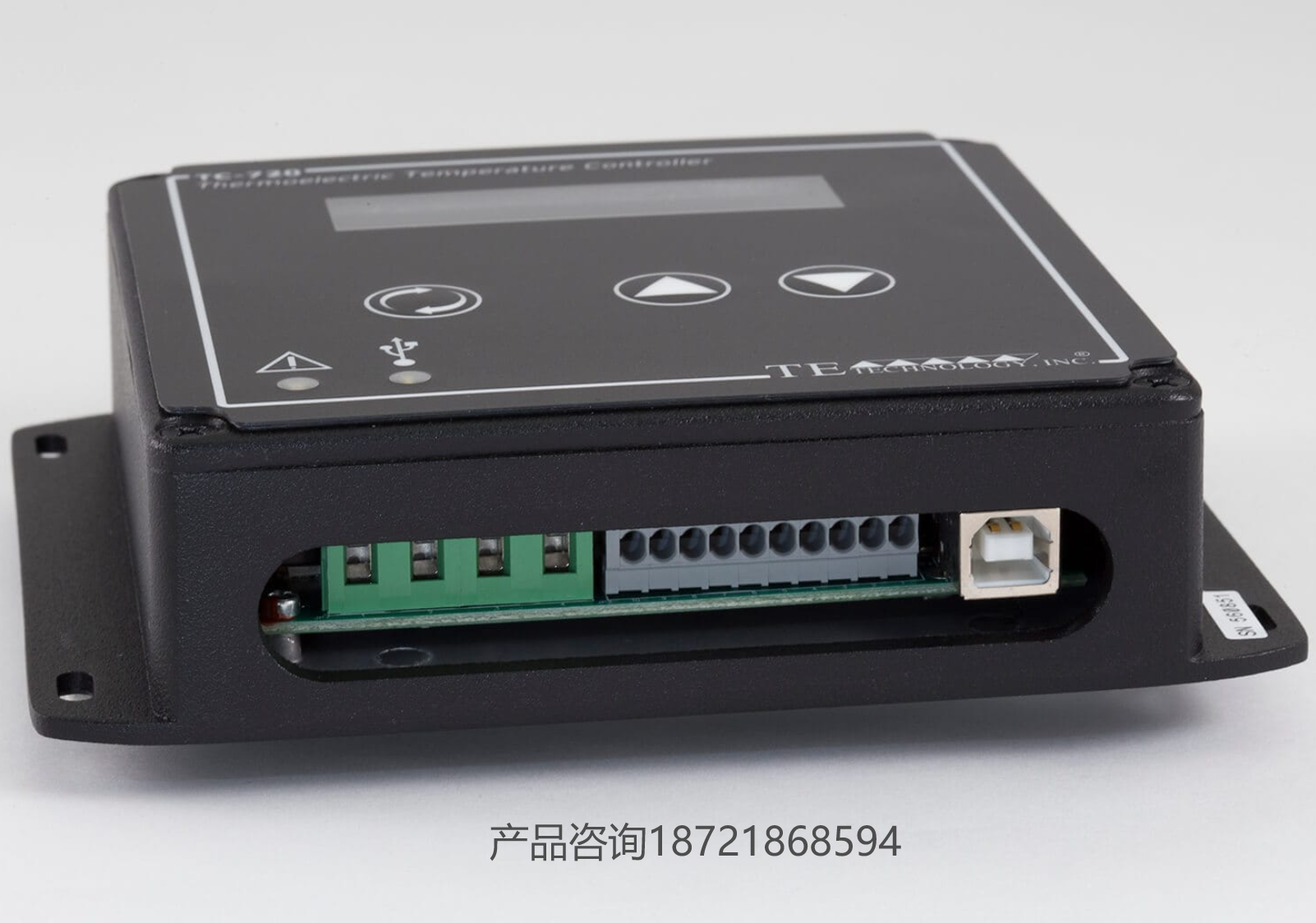

TC-720 是一款雙極性、冷熱溫控型熱電溫度控制器，具有USB通訊功能。它能夠控制最高36伏特和20安培。包括一個標準熱敏電阻，型號為MP-3193?？梢赃B接第二個傳感器用于監控和報警。控制器采用壓鑄鋁外殼，配有鍵盤和液晶顯示屏。顯示屏允許用戶監控傳感器溫度、功率輸出水平和菜單設置。集成的鍵盤訪問一個易于使用的菜單系統，允許用戶調整所有基本控制器參數，如設定溫度、調節參數和報警參數。該控制器還可以通過USB連接到計算機，實現更高級的程序控制，以及使用隨附軟件進行數據圖形化和數據記錄。該軟件作為獨立程序提供，但LabVIEW源代碼（2018版及以上）也可以根據要求提供。提供一個用Python（2.7）編寫的示例讀寫命令，可以從此網頁的“軟件”標簽下載。

特性

• USB連接
• 控制板、鍵盤和顯示器安裝在堅固的金屬外殼中，提供完整的溫控解決方案
• 單電源或雙電源配置，支持廣泛的輸出電壓范圍（電源需單獨訂購，根據應用選擇）
• 單電源配置：≥12 VDC，≤36 VDC輸入，供電控制器和熱電裝置
• 雙電源配置：控制電路≥12 VDC，≤36 VDC，150 mA最?。粺犭娧b置≥0 VDC，≤36 VDC
• 最大輸出電流：20 A（控制器具有軟件控制的過電流保護，但沒有內部熔斷保護）
• 雙極性（加熱和冷卻）、僅冷卻或僅加熱控制模式，軟件可選擇
• 溫控范圍：根據使用的熱敏電阻類型，溫控范圍為-60°C到+199°C。使用MP-3193熱敏電阻時，控制范圍為-20°C到+100°C。詳細范圍見產品手冊中的“主要特性”部分。
• 提供多種預設傳感器，支持用戶編程傳感器
• 可選第二傳感器輸入，用于報警檢測
• 兩個報警輸出，每個可承載最多2 A電流，用于根據主傳感器和/或第二傳感器觸發報警
• 風扇速度控制
• 升降溫程序
• 節能比例+死區控制模式，可在不需要冷卻或加熱時關閉輸出功率，只有在需要時才逐漸加大冷卻/加熱功率
• 最佳控制穩定性：±0.01°C（用于控制冷卻板時）
• 比例（P）帶寬調整：0.5°C至100.0°C
• 積分增益（I）調整：0.00至10.00次/分鐘
• 微分增益（D）調整：0.00至10.00次/分鐘
• 輸出：方波，337 Hz，脈寬調制，軟啟動
• 模擬比例輸出信號，用于控制可編程線性電源
• 操作溫度范圍（無凝結，報警和負載電流總和）：最低0°C，最高45°C
• 內置鍵盤可通過簡單明了的選項編程大部分控制器參數
• 可通過USB通信進行計算機編程；包括軟件和命令集
• 符合RoHS標準

? ?

應用

TC-720是一款雙極性冷熱熱電溫控器，能夠控制最多36伏特和20安培的負載。包括一款標準的MP-3193熱敏電阻?？蛇B接第二個傳感器用于監控和報警?？刂破魍鈿げ捎娩X鑄造箱體，內置鍵盤和液晶顯示屏。顯示屏可用于監控傳感器溫度、功率輸出等級和菜單設置。集成的鍵盤可訪問簡便的菜單系統，允許用戶調整所有基本控制器參數，如設定溫度、調節參數和報警參數?？刂破鬟€可以通過USB連接到計算機，進行更高級的程序控制、數據圖表和數據記錄，使用提供的軟件。
