MAX-量子干涉儀
適用于單纖和多纖連接器，包括帶有異常檢測功能的MT16/32
MAX-量子是高端自動干涉儀進行的單和多光纖連接器的檢查MTP?/ MPO，ST，F(xiàn)C，SC，LC，MU，E2000™類型以及MT，MT-RJ套圈在一個單一掃描。
MAX-Quantum同時提供端面幾何形狀檢查，異常檢測以及導孔平行度和角度測量。
該干涉儀具有高光學分辨率，自動聚焦和大視野，能夠測試每行16條光纖。
Sumix干涉儀設計用于在拋光和組裝過程中檢查光纖插芯，跳線，尾纖和裸光纖。它們使您能夠檢查拋光質量，根據IEC，Telcordia或您自己的自定義標準測試連接器端面的幾何形狀，并生成報告以隨跳線一起提供。
Sumix干涉儀是現代可靠的光纖測試設備，具有USB 3.0連接技術，高分辨率和高對比度光學器件，符合人體工學的智能夾具，現代直觀的軟件。
功能：
軟件：
任務選擇：根據IEC / Telcordia行業標準，所有主要連接器類型的任務繁多。您可以選擇僅查看設備支持的活動任務。
即時取景：只需按Measure，即可在幾秒鐘內使連接器聚焦并測量。
表達結果：使用Express模式測試大量連接器。在同一屏幕上檢查測試結果，然后轉到下一個連接器。
總結報告：您可以打開“ 摘要報告”面板以查看實時統計信息。
詳細報告：完整報告包含測量的幾何參數，包括。引導孔的平行度和角度。打印或?qū)С鰣?bào)告以證明您的連接器。
異常報告：完整報告包含異常檢測結果
異常圖像：異常檢測與幾何測量同時進行，以消除測試后使用臺式顯微鏡的需要。
特征:
- 高分辨率2D和3D表面輪廓：探索小至1.47μm的表面細節。
- 自動對焦：一鍵式將操作員的動作減至最少。
- 組合異常檢測和幾何測試：加快檢查速度，提高工作效率。
- 快速測量：在1.4秒內測量單纖連接器，最快7秒即可測量多纖連接器。
- 與創新的Side + Front View燈具兼容：克服MTP?/ MPO測量中的電纜張力和套圈定位不確定性，并控制其他參數-引導孔的平行度和角度。
- MT16和MT32檢查：掌握最新的市場技術。
- 數據庫連接：將來自所有本地站點的測量數據存儲在一個地方，并將Sumix設備輕松集成到您的制造系統中。
- 業界領先的MaxInspect™自動檢查軟件：測量曲率半徑，頂點偏移，纖維高度，纖芯傾角等。
- 符合行業標準：根據IEC，Telcordia或您自己的通過/失敗標準進行測試。

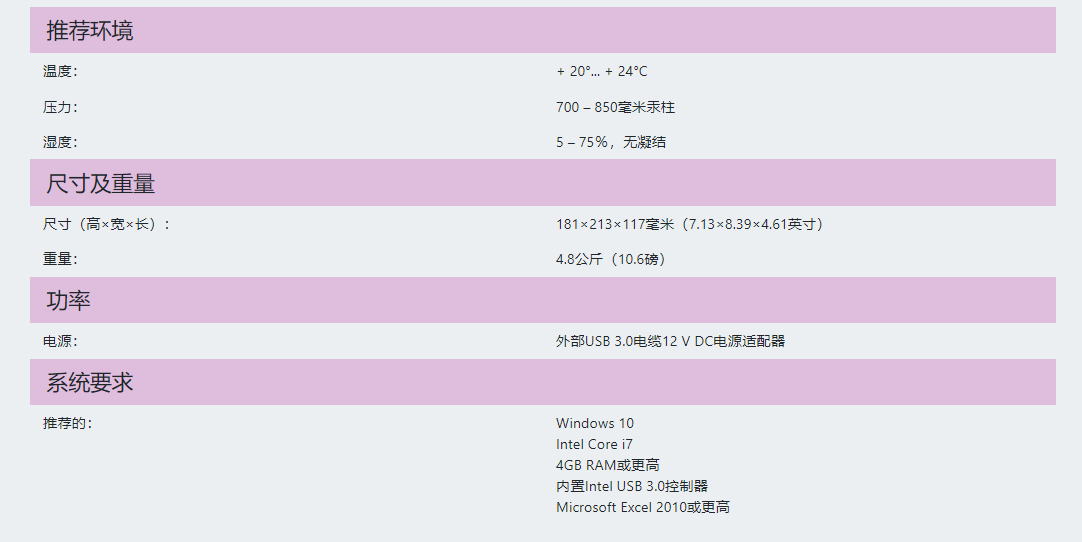

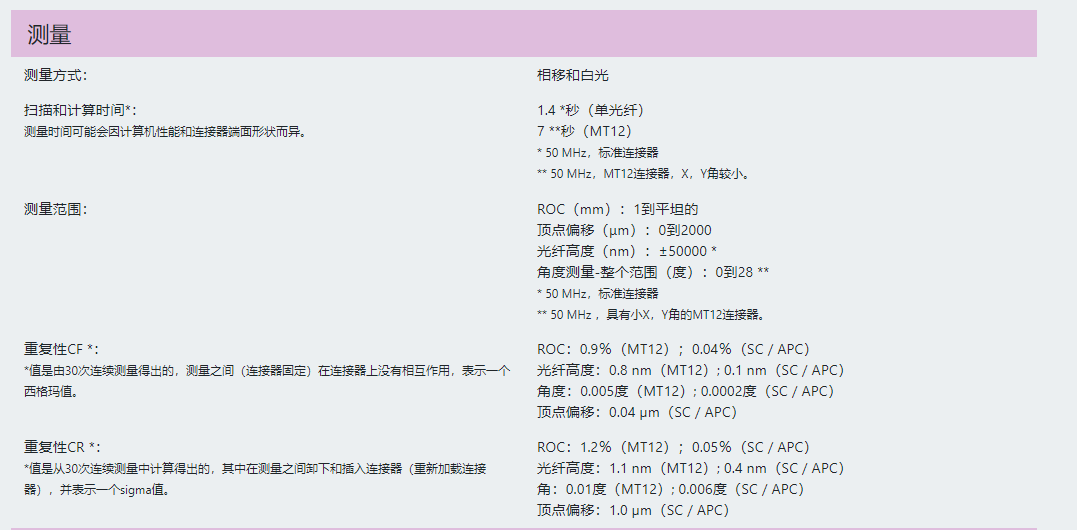

規格 | |
系統 | |
測量技術： | 非接觸?邁克爾遜干涉儀 |
| 鏡片： | NA = 0.22 |
| 照明器： | 綠色LED（530 nm） |
| 視場： | 6.0×4.4毫米 |
| 放大： | 200倍（關閉數碼變焦） |
| 焦點： | 自動和手動 |
| 最大圖片尺寸： | 4096×3000像素 |
| 最適合連接器/套圈（PC和APC）： | SC，F(xiàn)C，ST，LC，MU，E2000™，MTP?/ MPO，MT16 / 32，MT-RJ，MT，SMA |
| 顯微鏡模式： | 是 |
