美國Sumix MAX-Quantum干涉儀測量系統

Sumix MAX-Quantum 白光干涉儀,廠家代理

MAX-Quantum是一款高端自動干涉儀，用于單次掃描中檢測MTP/MPO, ST, FC, SC, LC, MU, E2000類型的單光纖和多光纖連接器以及MT, MT- RJ插針。

MAX-Quantum 干涉儀同時提供端面幾何檢測、異常檢測和導孔平行度和角度測量。MAX-Quantum 干涉儀具有高光學分辨率，自動對焦和視場角范圍廣，每排可測試16根光纖。

Sumix MAX-Quantum 干涉儀主要特征：

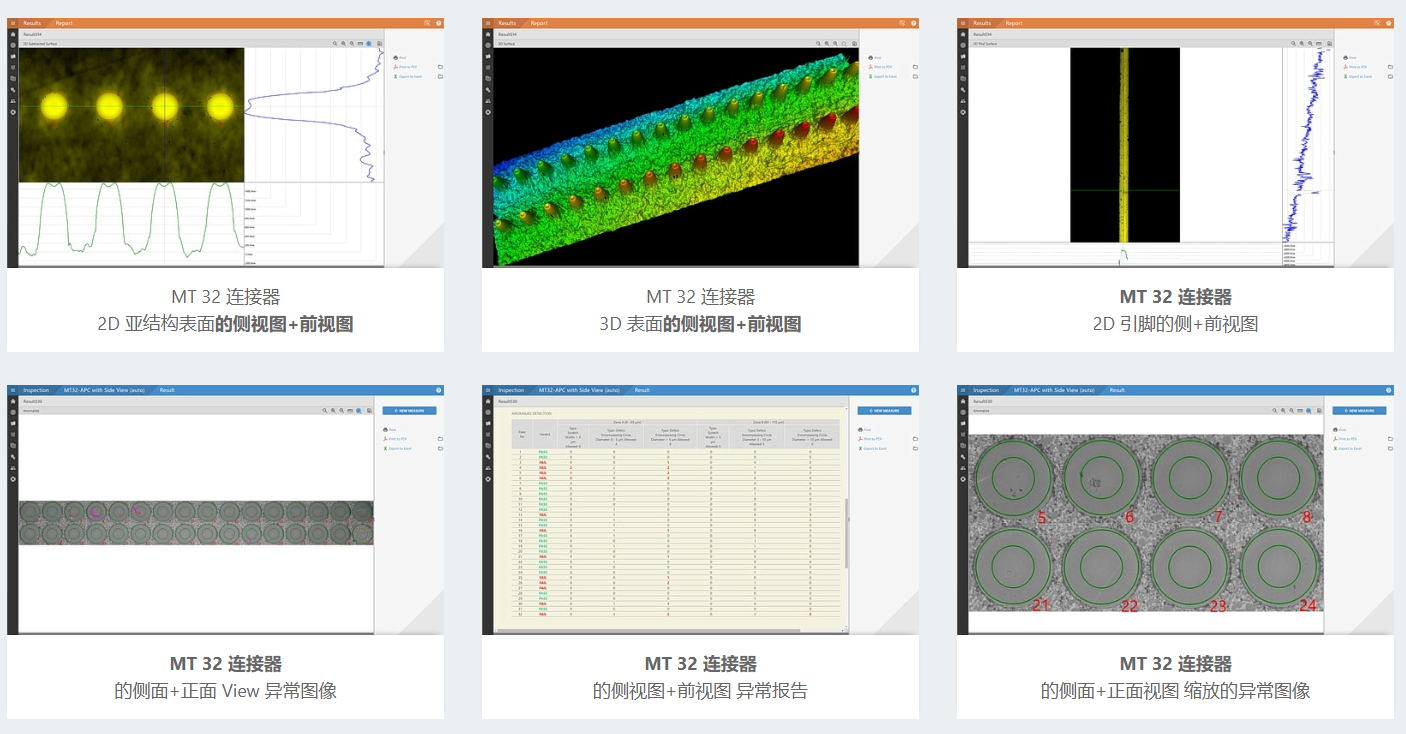

2D和3D表面輪廓分辨率高： 可以探測小至1.47 μm的表面細節。
自動對焦： 只需點擊一下，可以最大限度地減少操作員的動作。
結合異常檢測和幾何測試：快速檢查，提高工作效率。
快速測量：測量單光纖連接器1.4秒，測量多光纖連接器7秒。
與固定裝置兼容：克服MTP?/MPO測量中的電纜張力和套圈定位不確定性，并控制附加參數-導孔平行度和角度
MT16和MT32檢驗：掌握最新的市場技術。
數據庫連接：將所有本地站點的測量數據存儲在一個地方，并輕松將Sumix設備集成到您的制造系統中

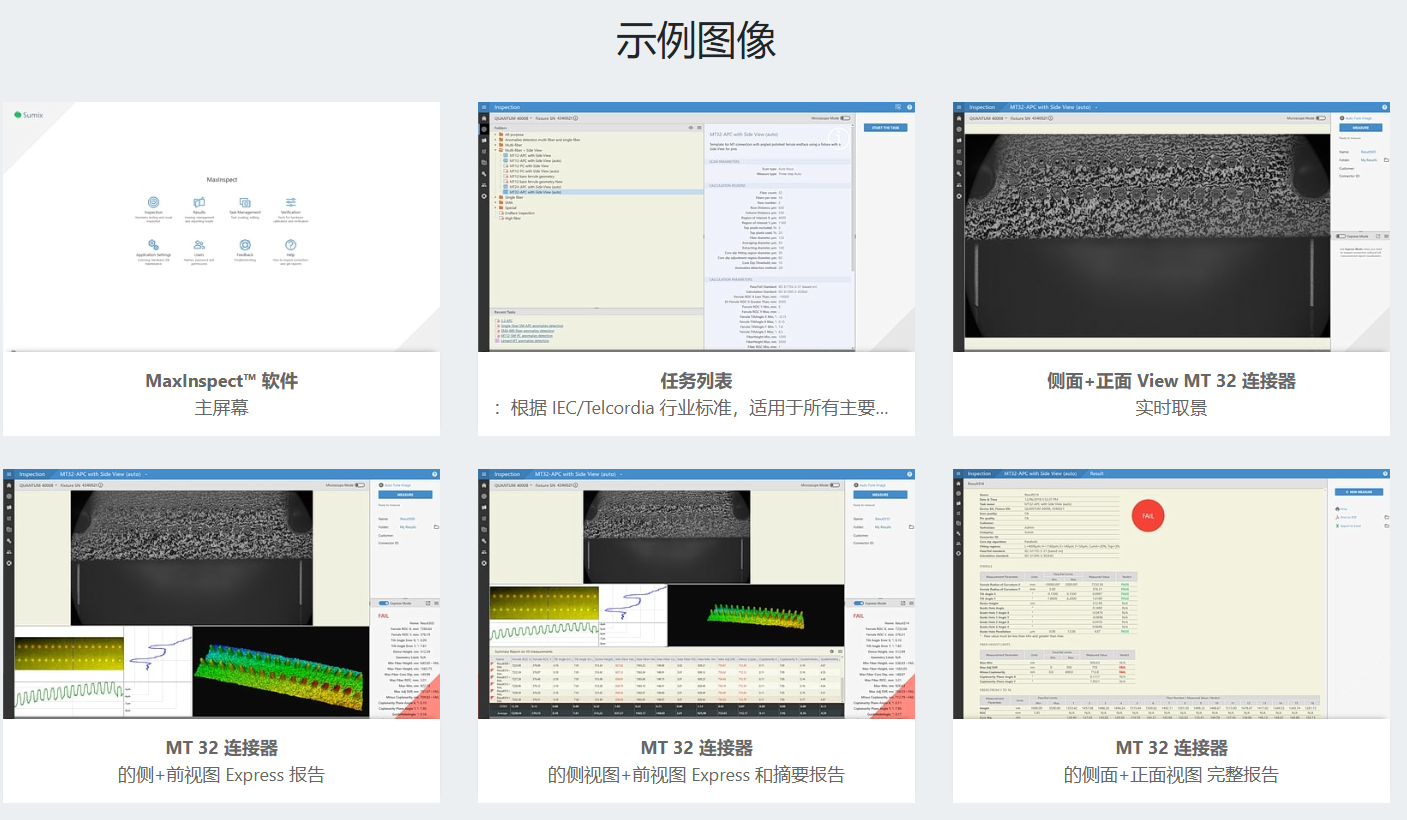

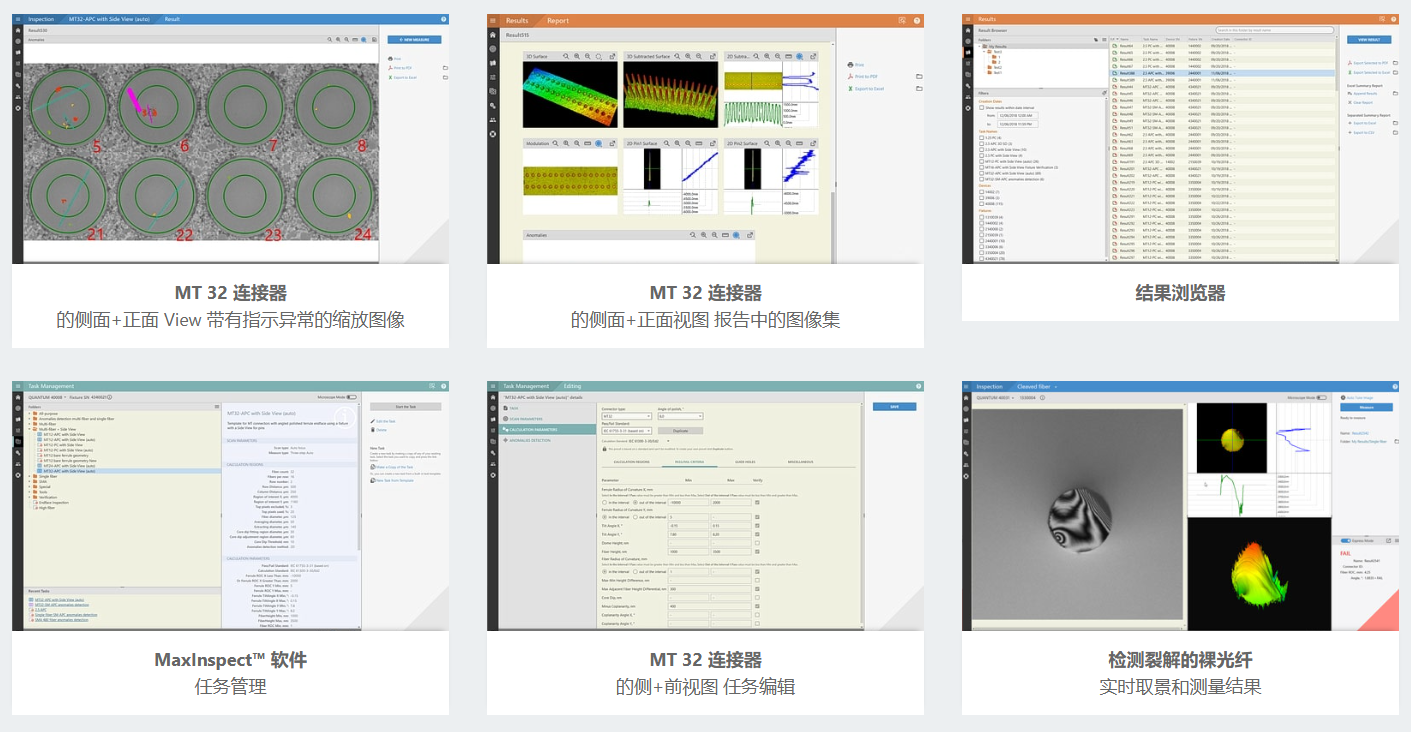

業界領先的MaxInspect™自動檢測軟件：測量曲率半徑，頂點偏移，纖維高度，芯傾角等。
遵從行業標準：根據IEC, Telcordia或您自己的合格/不合格標準進行測試。

Sumix MAX-Quantum規范

Sumix MAX-Quantum系統

測量技術：非接觸式;邁克爾遜干涉測量法
鏡頭：NA = 0.22
照明 燈：綠色 LED （530 nm）
視場角：6.0 × 4.4 毫米
橫向分辨率：1.47微米
放大：200×（數碼變焦關閉）
重點：自動和手動
最大圖像尺寸：4096 × 3000 像素
最適合連接器/套圈（PC 和 APC）：SC、FC、ST、LC、MU、E2000™、MTP?/MPO、MT16/32、MT-RJ、MT、SMA
顯微鏡模式：是的

Sumix MAX-Quantum測量

測量模式：相移和白光
掃描和計算時間：測量時間可能因計算機性能和連接器端面形狀而異。
單纖 1.4 秒，
MT12/24 為 7 秒，
MT16 為 7.2 秒，
MT24 為 7.57 秒（帶異常檢測），
MT72 為 10.4 秒。
測量范圍：
ROC （mm）：1 到平坦
頂點偏移 （μm）：0 至 2000
纖維高度* （μm）：超過 1000**
角度測量 – 全范圍（度）：0 至 28
***?* 與掃描物體的最高點和最低點的差異。
**<默認提供 100 μm。 >100 μm – 用于特殊連接器/任務（需要軟件調整）。
*** 常規燈具 – 0， 8， 9度。定制夾具 – 0 -28 度。
重復性 C.F.*：
* 值是通過連續 30 次測量計算得出的，測量值之間沒有連接器交互（連接器固定），代表一個 sigma 值。
ROC：0.9%（MT12）;0.04% （SC/APC）
纖維高度：0.8 nm （MT12）;0.1 nm （SC/APC）
角： 0.005 度 （MT12）;0.0002 度 （SC/APC）
頂點偏移：0.04 μm （SC/APC）
重復性 C.R.*：
* 值是通過連續 30 次測量計算得出的，在測量之間移除和插入連接器（連接器重新加載），代表一個西格瑪值。
ROC：1.2%（MT12）;0.05% （SC/APC）
纖維高度：1.1 nm （MT12）;0.4 nm （SC/APC）
角： 0.01 deg （MT12）;0.006 度 （SC/APC）
頂點偏移：1.0 μm （SC/APC）

Sumix MAX-Quantum推薦環境

溫度：
+20°… +24°攝氏度
壓力：
700 – 850 毫米汞柱
濕度：
5 – 75%，無冷凝

Sumix MAX-Quantum尺寸和重量

尺寸（高 × 寬 × 長）：
181 × 213 × 117 毫米 （7.13 × 8.39 × 4.61 英寸）
重量：
4.8公斤（10.6磅）
電源：
外部 USB 3.0 電纜、12 V DC 電源適配器

系統要求

推薦：
Windows 10
Intel Core i7
4GB RAM 或更高版本
內置 Intel USB 3.0 控制器
Microsoft Excel 2010 或更高版本

MAX-Quantum干涉測量系統包括：

  • MAX-量子干涉儀
  • 用于設備驗證的光學平面標準
  • USB 3.0 數據線
  • AC適配器
  • 箱
  • MaxInspect™ 軟件許可證
