納米定位和納米測量機 NMM-1
以納米精度對物體和結構進行定位、操縱、加工和測量
- 世界上最精密的納米定位和納米計量機器
- 測量和定位范圍 25 x 25 x 5 mm
- 分辨率 0.1 nm
- 最高精度的 3D 定位和測量系統

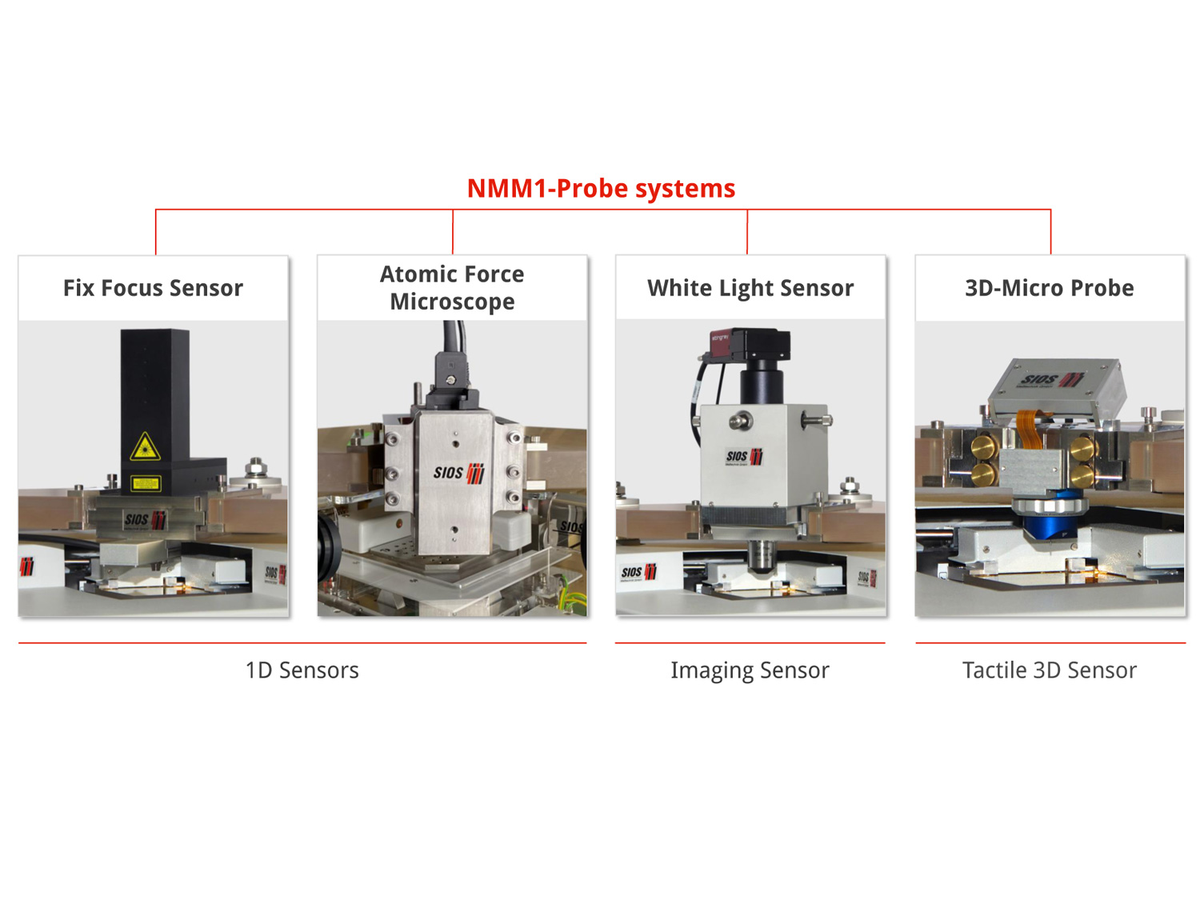

- 探測系統，例如激光聚焦傳感器、原子力顯微鏡、白光傳感器、3D 微型掃描儀
- 開放式設備架構支持定制傳感器的應用
- NMM-1 通過 PC 軟件進行控制。用戶 API 可用。

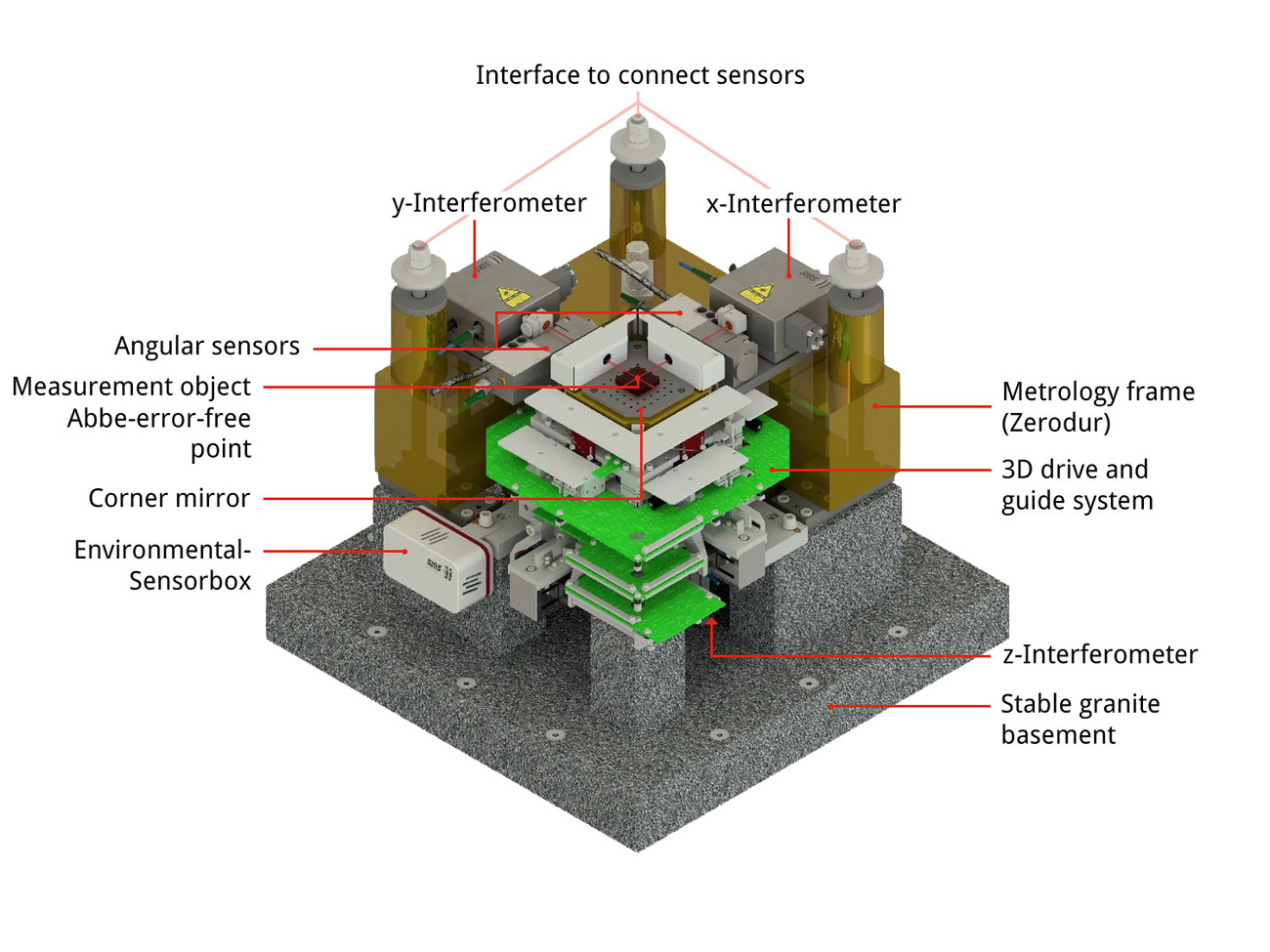

用于三維坐標測量的納米定位和納米測量機在 25 mm x 25 mm x 5 mm 的測量范圍內運行，分辨率為 0.1 nm。特殊的傳感器布置確保所有三個坐標軸的測量均無像差。三個微型干涉儀的測量軸在探測傳感器和被測物體之間的接觸點處幾乎相交。
被測物體直接位于可移動的鏡角上。反射鏡角的位置由三個固定的微型干涉儀檢測。鏡角采用三軸驅動系統定位。兩個角度傳感器用于測量和補償定位過程中的角度偏差。
來自一個穩定激光器的光通過光纖從電子單元傳輸?shù)礁缮鎯x頭。這導致了納米定位和納米測量機的緊湊且溫度穩定的設計。
納米測量機是世界上唯一一種在正常條件下以亞納米精度安全適用于宏觀物體測量的計量系統，并在多個國家計量機構使用。
