美國RESENSYS 無線傾斜/傾角SenSpot™傳感器 高精度傾斜與傾角監測

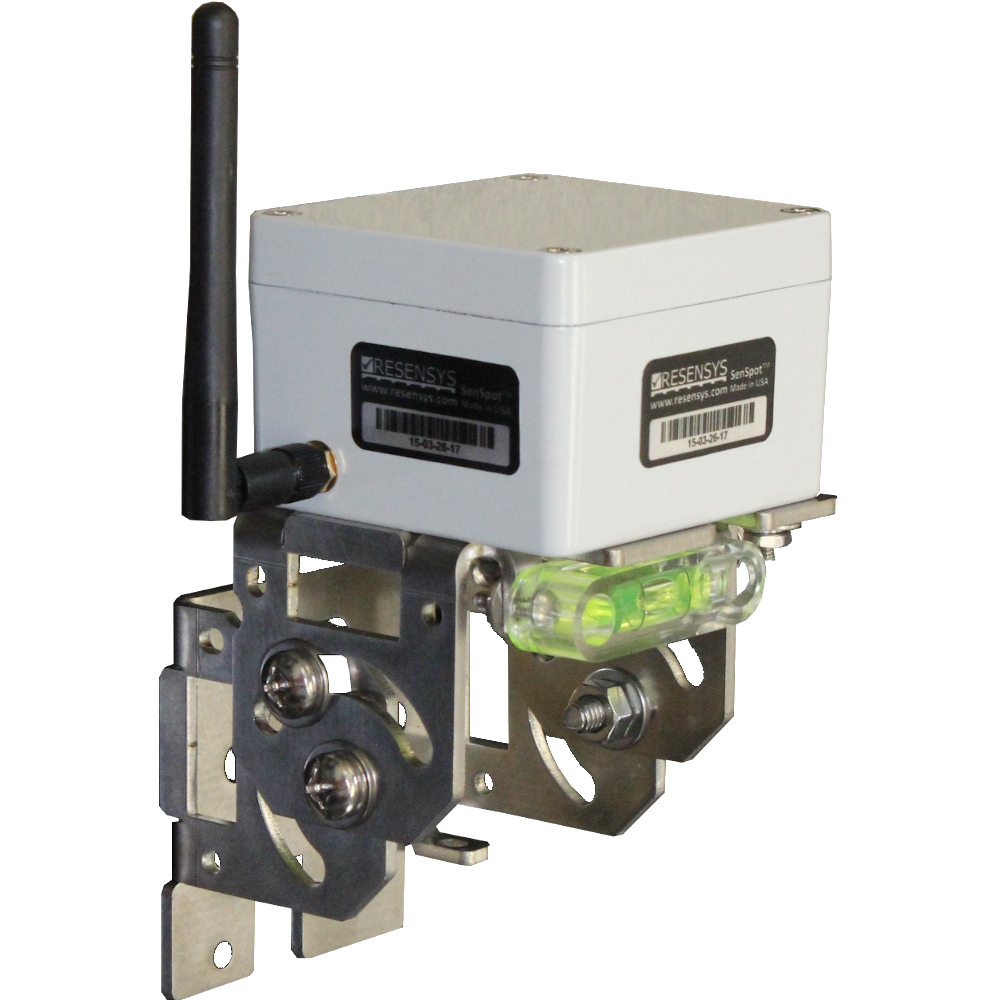

無線傾斜/傾角SenSpot™傳感器

無線監測 · 精準可靠 · 長效穩定

采用先進技術，實現高精度傾斜與傾角監測?；赗esensys專有的傳感、調度及超低功耗同步技術，可實時監測結構件的位移、沉降、形變及異常傾斜。設計壽命長達10年，安裝后無需校準或更換電池，提供高精度數據，助力橋墩、橋塔、跨度結構的垂直/水平位移計算，確保潛在問題早發現。

作為Resensys結構健康監測系統的一部分，該傳感器可精確監測橋梁墩柱、橋面、支座等構件的微小運動，并追蹤橋梁、建筑、大壩等結構因溫度變化導致的形變，適用于高精度監測墩臺撓度、彎曲、沉降，以及荷載或形變引起的傾角變化。

核心參數

✔?超長續航

電池壽命 >10年，無需更換

✔?高精度測量

  • 窄量程HRT：≤0.0003°（5.2 μrad）

  • 中量程HRT：≤0.003°（52 μrad）

  • 標準量程MRT：0.01°（0.2 mrad）

✔?靈活安裝

  • 自粘式（鋼結構）

  • 法蘭安裝（混凝土結構）

✔?無線傳輸

  • 空曠環境通信距離達1 km

✔?寬溫適應

工作溫度：-40°C ~ +65°C（-40°F ~ +150°F）

產品優勢

✅?超長壽命：10年免維護
✅?智能采樣：間隔可調（12秒~6分鐘）
✅?安裝便捷：支持膠粘或法蘭固定
✅?穩定通信：300米（980英尺）可靠傳輸
✅?二維監測：全表面傾角測量

典型應用

📌?橋梁結構監測

  • 橋墩、橋臺、支座、伸縮縫的撓度、彎曲、沉降

  • 沖刷關鍵點、擋土墻位移監測

📌?建筑與大壩

  • 結構健康與穩定性評估

  • 溫度形變追蹤

📌?基礎設施

  • 鐵路、公路、風電塔基的完整性監測

📌?工業與航天

  • 自動化設備、航天工程傾角監測

📌?其他領域

  • 建筑工地、滑坡預警、核電站安全監測

技術規格與參數

基本特性

✔?輕量化設計：約400克（14盎司）
✔?超長壽命：電池續航≥10年，免維護
✔?安裝便捷：

  • 自粘式（無需鉆孔，適用于鋼結構）

  • 法蘭安裝（需鉆孔，適用于混凝土結構）

  • 快速部署：1-2分鐘完成安裝

✔?高精度測量：

  • 窄量程HRT：≤0.0003°

  • 中量程HRT：≤0.003°

✔?寬溫工作范圍：-40°C ~ +65°C（-40°F ~ +150°F）
✔?遠距離通信：空曠環境下傳輸距離達1.0公里

尺寸規格

📏?無線發射器：79.6mm（3.13英寸）×74.6mm（2.94英寸）×52mm（2.05英寸）
📏?整機尺寸：120.8mm（4.76英寸）×96.6mm（3.8英寸）×149.9mm（5.9英寸）

附加數據采集

🌡?溫度監測：實時記錄環境溫度
🔋?電池電壓監測：確保設備穩定運行
