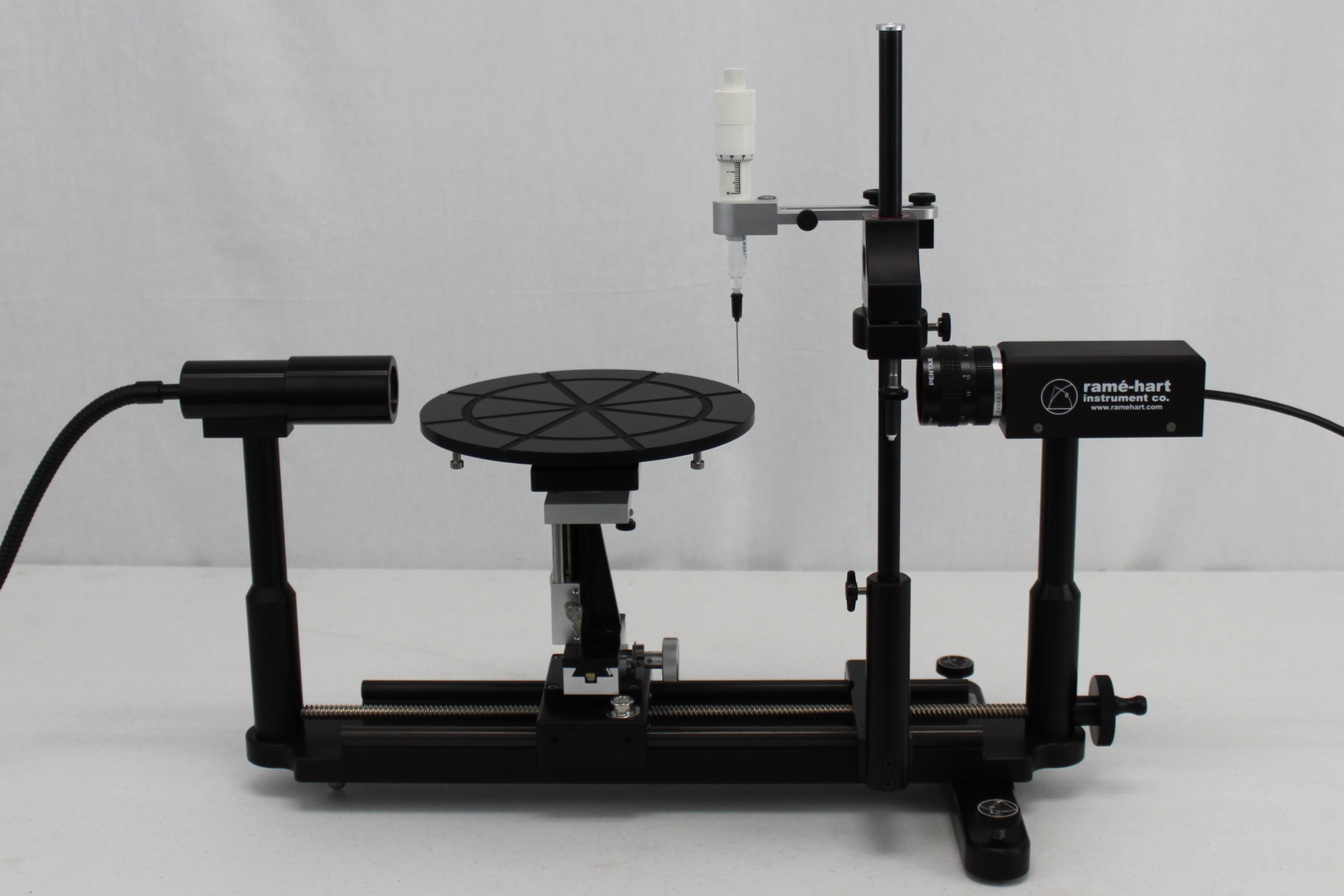

Model 400 磨角儀/張力計，配備晶圓支架和 DROPimage Pro 軟件（產品編號 400-U4），專為半導體行業設計。該型號包括標準的三軸水平標本臺，以及21英寸長的工作臺。該系統還包括一個直徑8英寸（200毫米）的旋轉晶圓支架，可升級至10英寸、12英寸、13.625英寸，甚至配備6英寸或4英寸的支架?？蛇x的6英寸和8英寸直徑真空夾具也可供選擇。此外，還可以根據客戶的要求定制支架選項。
Model 400 包括 DROPimage Pro 軟件 – 能夠測量接觸角、表面能量、表面張力和界面張力。儀器附帶個人電腦和液晶顯示器。自動分配系統是最受歡迎的升級選項?；诮?jīng)過時間驗證的 ramé-hart 設計，價格實惠的解決方案使 Model 400?接觸角/張力計在行業中廣受歡迎，特別是芯片制造商或任何與晶圓或類似尺寸基底一起工作的實驗室。
DROPimage Pro 軟件可以測量接觸角，并包含一套表面能量工具，包括：酸堿工具、表面能工具、粘附力工具、Zisman 圖工具、固-液-液表面能工具和單液體表面能工具。還有一個用于測量液體表面張力和界面張力的表面張力工具。軟件可以升級到 DROPimage Advanced，無需額外的硬件。還可以添加手動傾斜基座選項，用于測量前進和后退角，確定滾動角，并計算接觸角滯后。自動傾斜基座選項需要將軟件升級為 DROPimage Advanced，自動分配系統無論是否進行軟件升級都得到充分支持。
包裝清單：帶有 U4 系列每秒520幀超高速數字相機的磨角儀 21″ 工作臺，三軸標本臺，水平標本臺，直徑8英寸旋轉晶圓支架，光纖照明器，個人電腦，液晶顯示器，電纜，（1）手動注射器組件，（1）22號直針，DROPimage Pro 軟件單用戶許可證，軟件用戶手冊，設置指南，校準工具和存儲套件 – 提供一切您需要的，立即進行接觸角和表面能量測量。
在半導體制造過程中，該工具用于測量涂層和表面處理的質量和均勻性。大直徑形式因子還適用于玻璃、硬盤盤片和其他大型平面表面。
Model 400 磨角儀/張力計的頂級選項包括：
- 100-22 自動分配系統
- 100-21-VC 真空夾具
- 100-15 膜夾
- 100-30?帕爾貼環境室
- 100-12-U2 U2 系列超高速750FPS升級套件*
- 900-24 DROPimage Advanced 升級
- U2 升級需要進行 DROPimage Advanced 軟件升級
DROPimage Pro?軟件：
Model 400配備我們強大的DROPimage Pro軟件套件，能夠進行接觸角、表面能量、表面張力和界面張力的測量。軟件提供了8種表面能量工具。van Oss酸堿工具使用三種液體，包括兩種極性液體和一種非極性液體。Owens-Wendt幾何平均方法使用兩種純液體表示它們的分散和非分散成分，并通過兩液表面能量工具進行訪問。Wu調和平均方法適用于聚合物表面，同樣需要兩種液體。粘附功工具量化了固體/液體組合的潤濕性指數。Zisman繪圖工具總結了潤濕行為，并使用一系列同系列液體進行插值預測。此工具以William Zisman命名，他是ramé-hart NRL接觸角測量儀的原始發明者（約1960年）。Schultz固-液-液工具評估了固體在多種不同液體中的表面能量。這種方法非常適合難以用其他方法測量的高能固體。Rabel多液體工具使用兩種或更多液體。Kwok單液體表面能量工具使用單一液體評估表面能量。表面張力工具允許測量懸滴和坐滴的表面張力以及界面張力。軟件包含液體數據庫，可以通過相位編輯器添加。關鍵的滴液尺寸和體積也會報告。所有結果均記錄并可導出到其他程序。DROPimage Pro與Model 400結合，為捕捉各種接觸角、表面能量、表面張力和界面張力測量提供了強大的工具。對于更高要求，DROPimage Pro可以升級到基于方法的DROPimage Advanced，提供更強大的實驗設計平臺以及動態和時間依賴研究。
