Quantum Composers脈沖發生器有兩種模式選擇：系統模式和通道模式。將這兩種模式結合起來，就可以由一個單元產生復雜的脈沖序列。大多數Quantum Composers脈沖發生器包含系統和通道模式設置，以提供提供全面的脈沖產生解決方案。

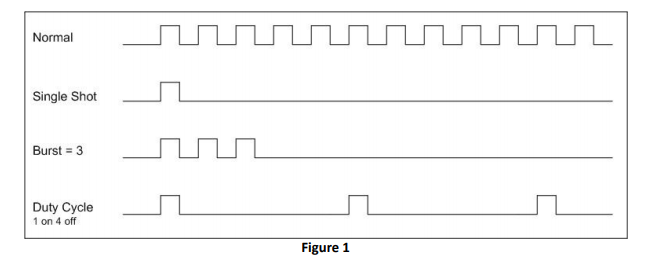

系統模式由單元生成，然后分布到每個單獨的通道?？捎玫南到y(tǒng)模式有連續、單次觸發、突發和占空比。連續模式產生連續的脈沖流，脈沖流從按下運行/停止按鈕（或觸發器輸入）開始，在第二次按下運行/停止按鈕時結束。當按下run/stop（運行/停止）按鈕（或觸發裝置）時，單發模式將產生一個單一輸出脈沖，當脈沖結束時，系統將自動解除防護。突發模式將產生預先確定數量的脈沖，然后在這些脈沖完成時解除系統武裝。占空比產生一系列“開”脈沖和一系列“關”脈沖，其中“開”和“關”脈沖由用戶設置。下面的圖1顯示了所有可用系統模式的合成圖像。

除正常模式取代連續模式外，通道模式與系統模式相同。當通道處于正常模式時，輸出將是系統設置的任何值。在通道級別上，一個更重要的變化是通道不會重新武裝自己。例如，當系統設置為正常，通道A設置為單脈沖時，即使系統仍處于待命狀態并且正在積極地產生脈沖，通道A也只輸出一個脈沖。當通道模式設置為突發時，會顯示相同的行為。一旦達到定義的脈沖數，即使系統仍處于待命和運行狀態，輸出也將不再產生脈沖?？紤]這兩種模式之間的交互作用的一個簡單方法是，當系統向通道饋送信號時，考慮它。無論系統設置為什么，都會進入所有通道，然后通道會進一步限制輸出。

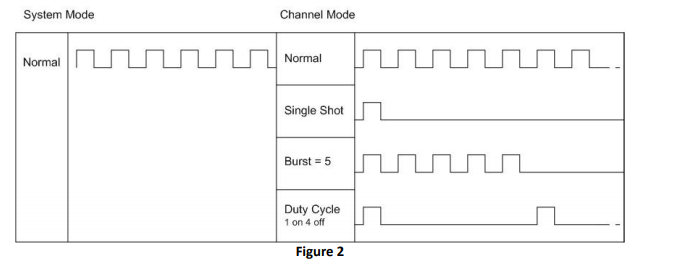

圖2顯示了系統模式及其與通道模式的關系的圖示。在這個圖中，通道模式限制了輸出。

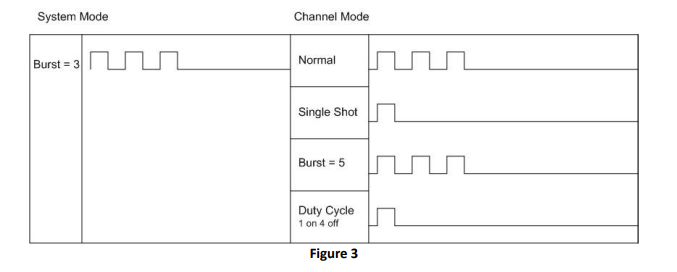

與圖2相比，圖3顯示了系統模式（突發=3）限制輸出的示例

注意，在圖2中，即使通道突發模式設置為5，也只輸出3個脈沖。如果通道模式設置為占空比，則會看到類似的效果。輸出將由這兩種模式中限制性更強的模式生成。如果系統模式設置為連續且通道模式為突發，則只會產生脈沖突發，因此輸出受通道模式限制。如果系統模式設置為突發且通道模式正常，則只會生成突發，但此時輸出受系統模式設置的限制。雖然由上述兩個例子產生的輸出是相同的（脈沖串），但有一些細微的差別。

在第一個例子中，當系統被設置為連續并且通道被設置為突發時，脈沖的輸出設置將只出現一次，但是系統運行指示燈將繼續閃爍。（注意：系統運行指示燈是位于顯示器左上角的一個閃爍圓圈）在此配置中，按下功能（FUNC）按鈕，然后按下運行/停止按鈕，可以重新設置通道。當系統設置為連續且通道為限制器時，一個通道可以保持正常，而第二個通道可以設置為突發或單次發射。這種兩級結構允許生成其他脈沖發生器無法實現的復雜脈沖輸出。

在第二個例子中，系統設置為突發，通道設置為正常，脈沖輸出設置將出現一次，但此時系統運行指示燈將停止閃爍。要重新啟用第二組脈沖的輸出，必須再次按下運行/停止按鈕。一旦第二組脈沖完成，系統輸出將再次關閉。

這種控制方式有用的一個應用是閃光燈泵浦激光器的操作。當系統設置為連續時，一個通道可以設置為正常（控制閃光燈），第二個通道可以設置為單點（Q開關控制）。系統周期將被設置為激光器所需的頻率，單次發射通道將控制激光器的實際輸出。這使得激光閃光燈可以繼續運行，而無需實際啟動激光輸出。獨立的通道延遲也可以修改以優化激光器的輸出性能。

當使用頻道模式時，重要的是要注意哪些模式將出現一次，哪些模式將以連續的方式運行。單發模式和突發模式將出現一次，系統需要重新裝備（FUNC后接RUN/STOP），然后才能出現第二個輸出。按下運行/停止按鈕后，通道正常模式和工作循環模式將連續運行。

每個輸出只能設置一個通道模式，但所有輸出彼此獨立，因此可以在一臺儀器上設置多個通道模式。通道獨立和兩級模式允許在單個單元上有多種輸出。
