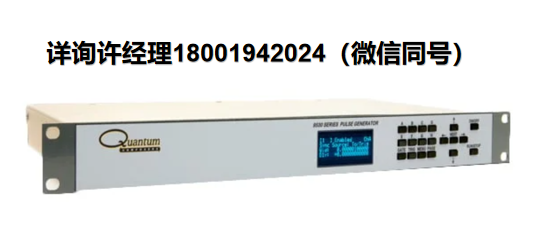

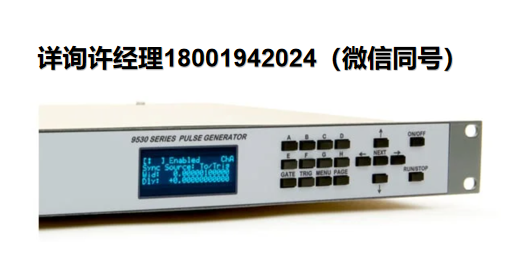

Model 9530 數字延遲/脈沖發生器代表了定時與同步能力的最新技術。該設備采用獨特的 19 英寸 1U 機箱設計，是我們迄今為止最具創新性的儀器，可精準同步一系列事件。

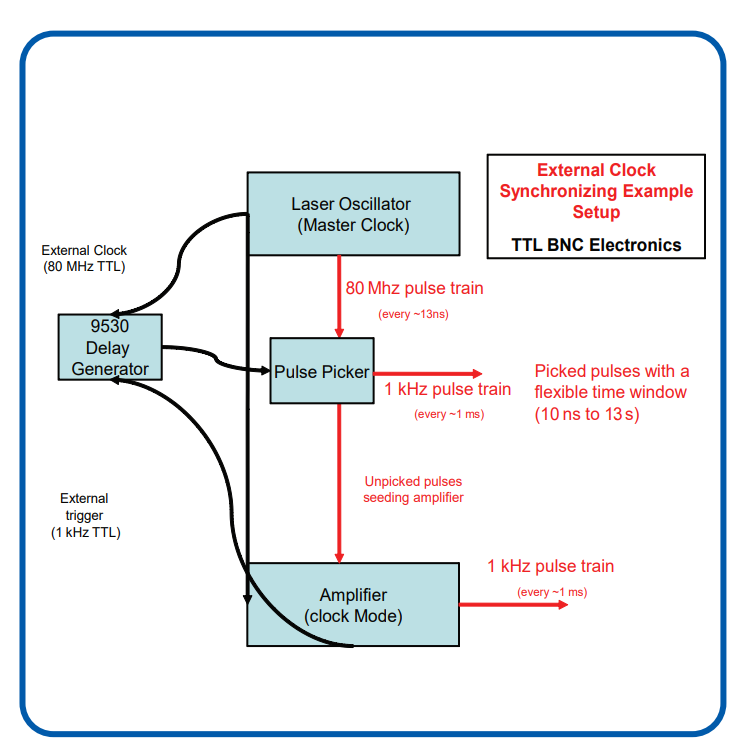

9530 具備八個獨立輸出、雙觸發/門控輸入以及外部時鐘參考輸入，非常適用于激光系統的定時應用。該系統能夠直接鎖相至高達 100 MHz 頻率、最低 20 mV 振幅的外部時間基準。這使其可以直接同步到激光光電二極管信號，并相對于激光定時提供低抖動的完整系統同步。

此外，9530 還提供一個時鐘輸出，可驅動 50 歐姆負載，并可作為主時間基準，為其他延遲發生器或設備提供同步信號。

9530 在精密定時方面的核心技術提供 250 ps 的延遲與脈寬分辨率，以及 50 ps 的內部抖動。它支持以太網/USB 接口、復雜的脈沖序列、N 分頻、設定配置、時鐘分頻、脈沖拾取以及負延遲功能，使用戶在實驗設置或多事件同步時具備極大的靈活性。

此外，9530 還提供免費的 NI 認證 LabVIEW 驅動程序。

美國Quantum 9530系列數字延遲脈沖發生器高級功能/選項：

• 時鐘輸入/輸出 – 允許 10 MHz 至 100 MHz 的主時鐘輸入，并提供相對于該信號的完整系統定時，確保低抖動。

• 現場可編程性 – 通過完全可編程的 FPGA 實現自定義功能、升級和修復。

• 設置/編程存儲 – 設備斷電后仍可保留前面板上的設置和編程數據。

通道特性 / 高級編程模式

• 多路復用 – 可選擇性地將任意或所有通道的定時信號組合到一個輸出。

• 脈沖串（Burst） – 每個通道可設定獨立的脈沖串?dāng)?shù)量。

• 占空比（Duty Cycle） – 可設置 N 個脈沖打開，M 個脈沖關閉。

• 通道引用（Channel Referencing） – 任意或所有通道可基于其他通道的定時，而非固定參考 T0。

• 等待模式（Wait） – 系統可在指定的周期數后再產生脈沖。

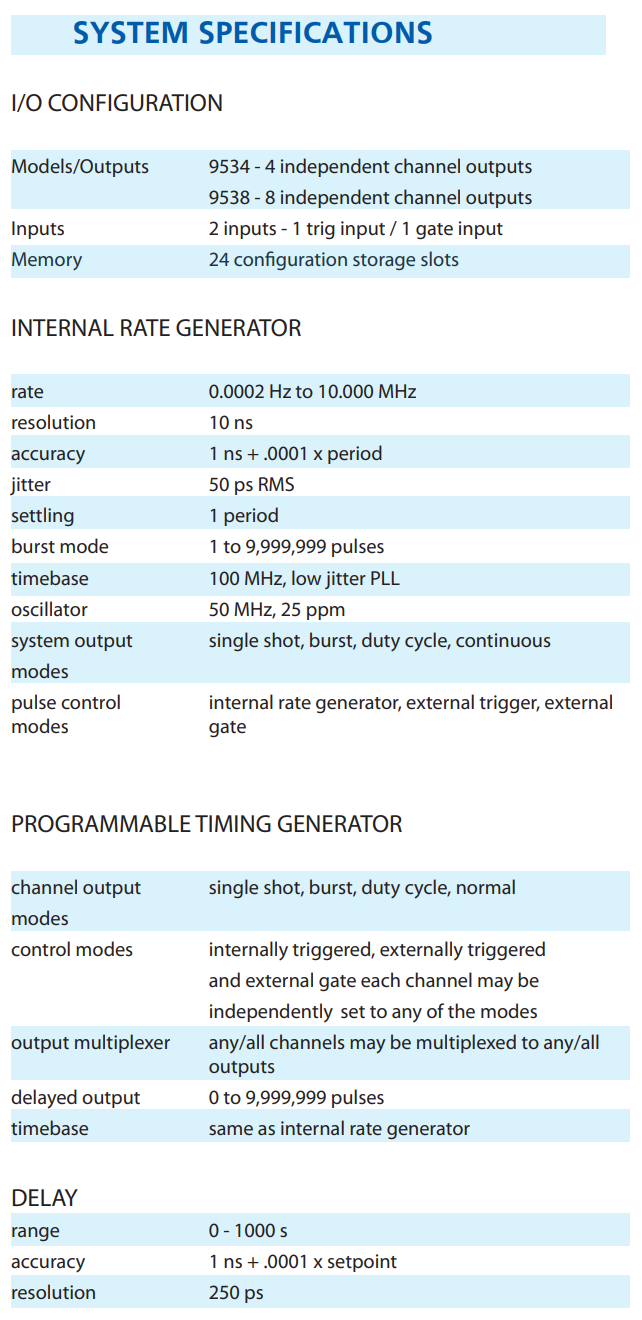

美國Quantum 9530系列數字延遲脈沖發生器規格參數：
