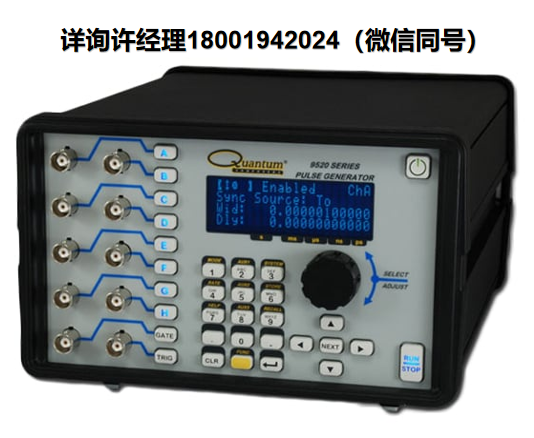

美國Quantum? 9520系列脈沖發生器 9522、9524、9528

9520 Series? Pulse Generators for Timing and Synchronization

用于定時和同步的脈沖發生器

9520系列脈沖發生器將脈沖生成與數字延遲功能提升至全新高度。這款高性?xún)r(jià)比儀器性能卓越，可為從簡單到復雜的各類應用提供多路脈沖及觸發信號的生成與同步解決方案。

9520系列系列產品具備獨特優勢：通過創新的時鐘分頻功能，可為所有通道設置不同速率，并配備多達8個獨立數字控制通道，每個輸出通道均支持脈寬、延遲、速率及幅度調節。

美國Quantum? 9520系列脈沖發生器型號：

9522 —— 單模塊設計，提供2路獨立輸出

9524 —— 雙模塊配置，支持4路獨立輸出

9528 —— 四模塊架構，可實現8路獨立輸出

美國Quantum? 9520系列脈沖發生器主要特征：

  • 通道:2、4或8個獨立通道輸出
  • 分辨率:250ps
  • 精度:1 ns + .0001 x設定點
  • 抖動:< 50 ps
  • 內存:12個存儲插槽
  • 通信端口:USB、RS232和以太網& GPIB可選
  • 請參閱手冊了解完整的規格和限制

美國Quantum? 9520系列脈沖發生器基本信息：

9520系列脈沖發生器配備雙路輸入接口，可通過BNC或光纖連接實現雙觸發/觸發門控功能。該設備支持每通道獨立模式設置，用戶可讓特定通道保持自由運行狀態，同時使其他通道處于觸發模式。

模塊化輸出板卡提供多種輸出選項，用戶可直接從庫存配置中自定義儀器功能?？蛇x輸出模塊包括：

  • 幅度可調的TTL/CMOS信號
  • 35V高壓電信號

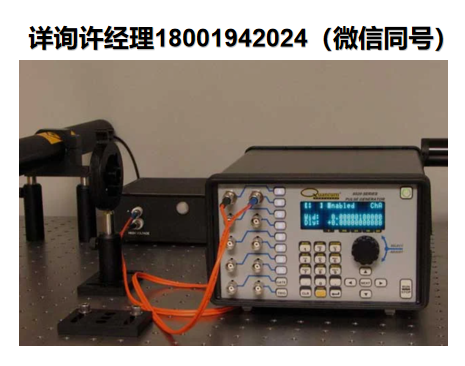

  • 820nm或1300nm波長光信號
    （注：針對光觸發應用特別配置了光信號輸入接口）

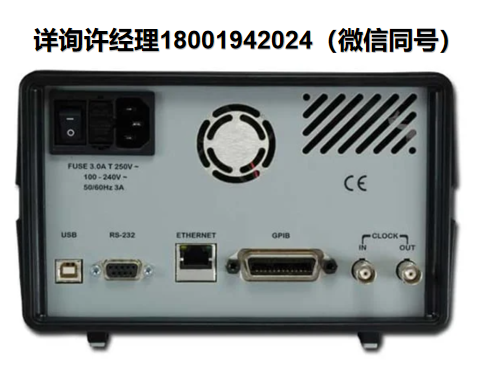

標準配置包含USB與RS-232接口，可選配GPIB和以太網模塊。設備編程協議保持向后兼容，并免費提供經NI認證的LabVIEW™驅動程序。

高級功能亮點：
? 增量模式：在每次觸發或內部脈沖計數后自動遞增延遲時間與脈寬
? 通道狀態指示燈：通過背光按鈕直觀顯示通道使能/脈沖狀態
? 外部時鐘輸入：支持10MHz-100MHz主時鐘同步功能

全新獨特功能

現場可編程性?—— 儀器現在支持現場功能升級，包括特殊或定制功能更新以及軟件修復，這得益于其全可編程FPGA架構。

用戶可選時鐘參考?—— 設備提供額外的外部時鐘同步輸入/輸出接口，用戶可直接通過前面板設置輸入和輸出參考頻率（10 MHz至100 MHz，步進可調）。這一功能還支持多臺脈沖發生器在共用時鐘下實現相位同步運行。

獨立通道速率?—— 每個通道均可設置獨立時鐘速率（To或Tx，其中Tx代表該通道的替代速率，例如通道1的T1）。這相當于為每個輸出通道配備獨立時鐘。

斷電保存設置?—— 用戶無需在關機前手動保存當前配置至存儲文件。當通過前面板關機后，設備再次啟動時將自動恢復至最后一次使用的參數設置。

雙路輸入?—— 9520系列脈沖發生器新增雙路BNC/光纖觸發輸入接口，支持”雙觸發”或”觸發/門控”模式靈活配置。

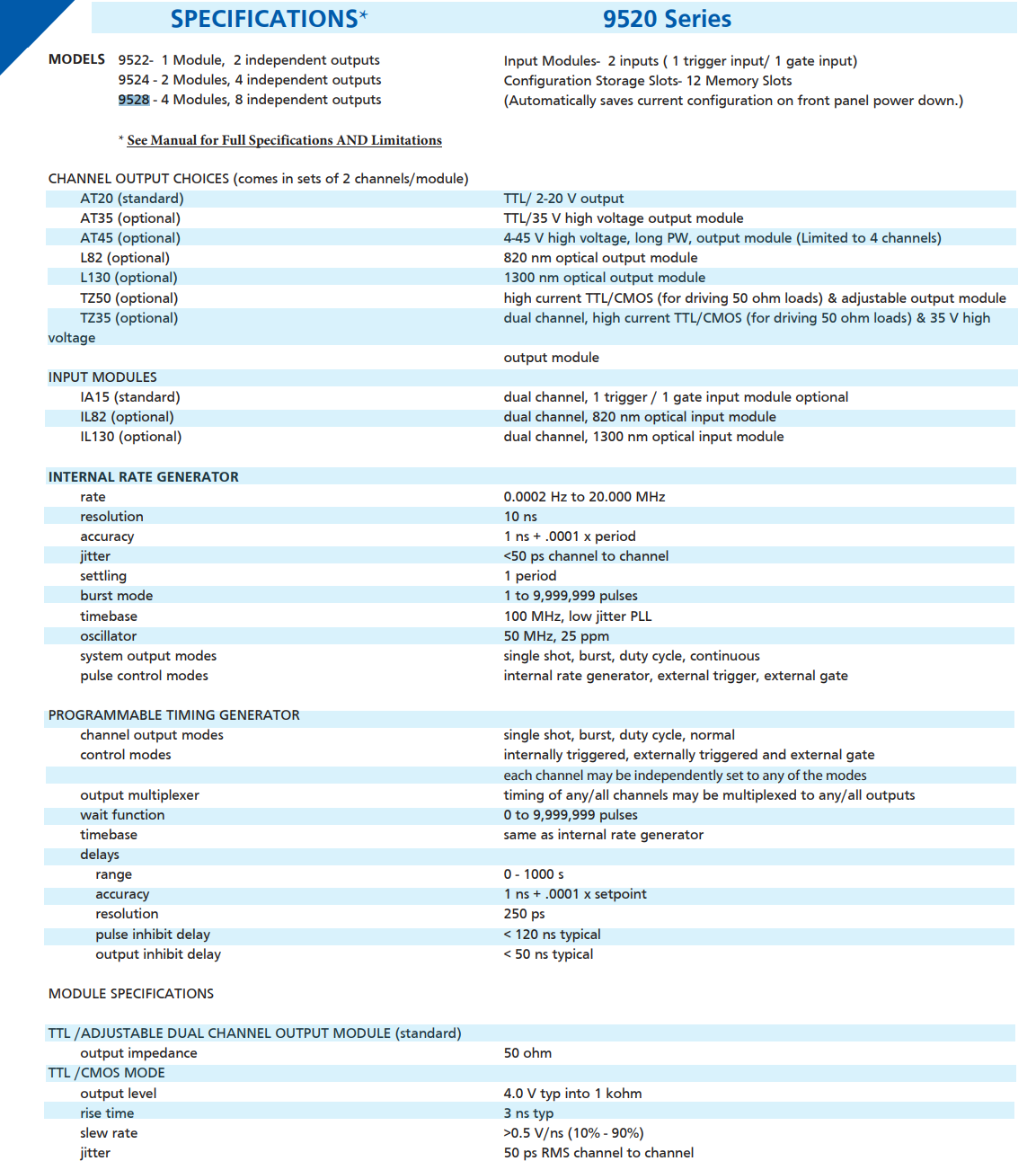

美國Quantum? 9520系列脈沖發生器規格參數：
