翡翠數字延遲脈沖發生器
翡翠9250系列脈沖發生器旨在滿足對高分辨率系統同步器的日益增長的需求，同時保持經濟實惠。該精密延遲發生器標配280 ppb TCXO振蕩器和5 ps定時分辨率，在緊湊的包裝中提供高性能。

  • 4 個獨立通道輸出
  • 5 ps 延遲分辨率
  • TCXO 280 ppb振蕩器
  • < 15 ps RMS 抖動
  • “虛擬”通道定時器
  • 快速上升時間，< 2 ns
  • 8 個獨立脈沖（寬度和延遲）與虛擬定時器
  • 高達20 MHz 的外部觸發速率
  • 藍牙無線選項
  • 全面客戶支持

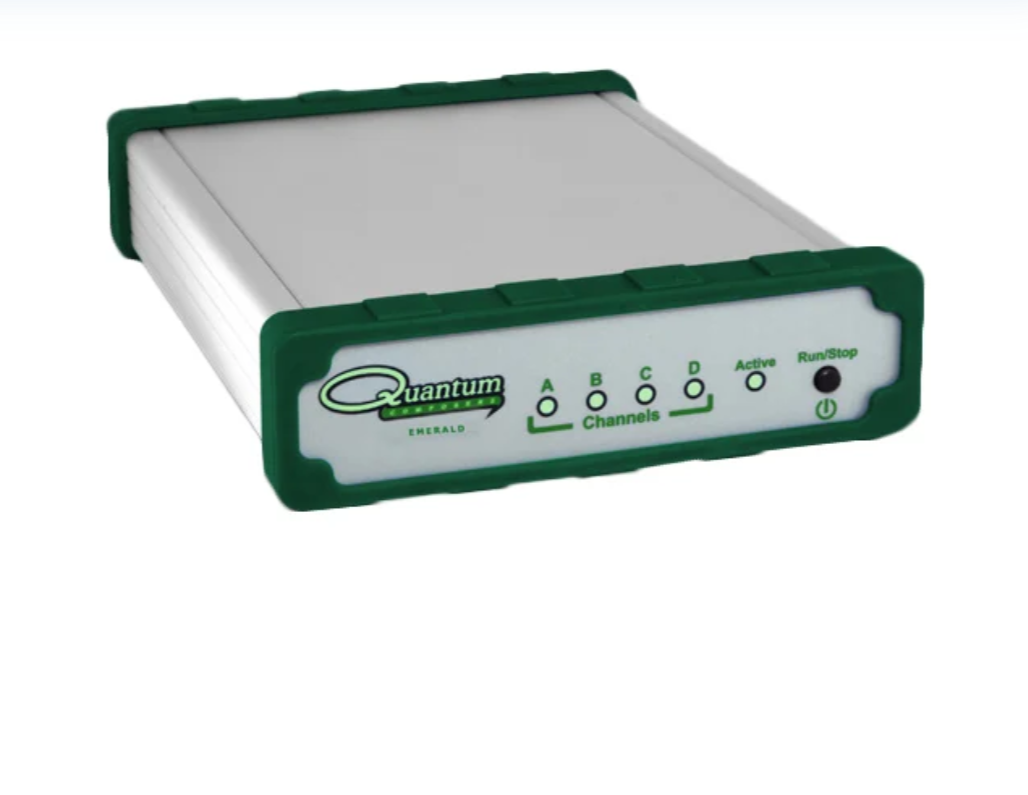

翡翠脈沖發生器
翡翠系列標配4個獨立輸出和一個280ppb的TCXO振蕩器。相較于以前的儀器，寬度、延遲和周期計數器的分辨率和準確度有所提升，允許更精細的調整和更準確的同步。該型號還具有虛擬通道功能，增加了4個“虛擬”通道，實際上將儀器可以使用的通道定時器數量翻倍。此外，新增了“周期計數器”功能，用于測量外部觸發脈沖之間的時間。翡翠系列還提供可選的(TZ50)模塊，用于驅動50Ω負載及可調輸出模塊。
憑借直觀、簡潔的圖形用戶界面（GUI）控制定時參數，并能快速調用最多6個系統配置，該儀器即刻準備就緒。通過標準USB接口或可選藍牙連接，用戶可以全面控制翡翠系列脈沖發生器。

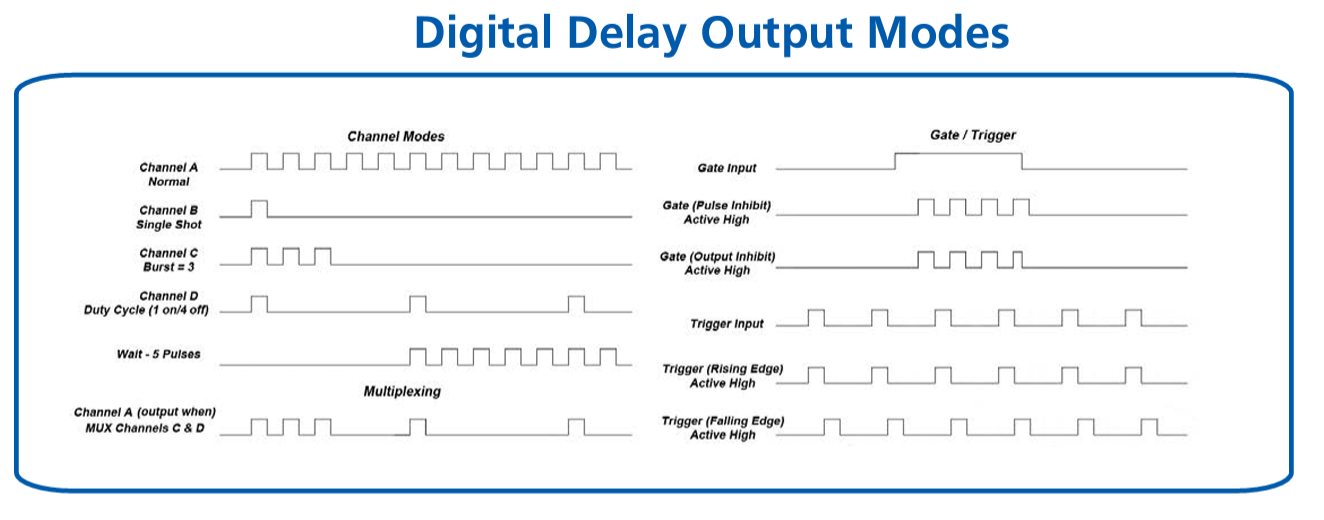

波形圖：

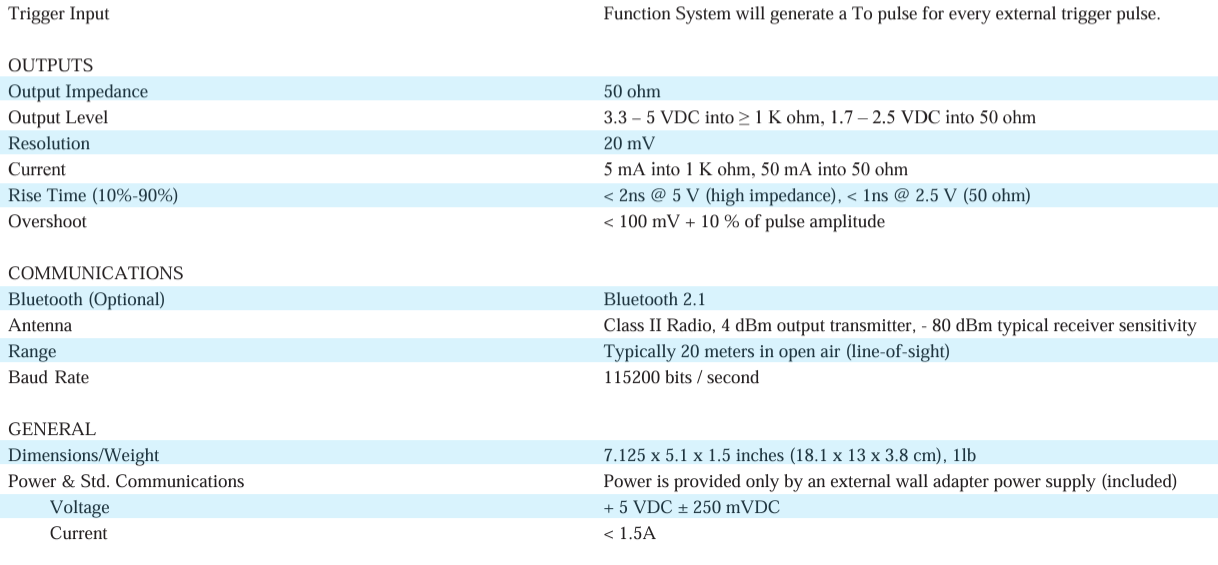

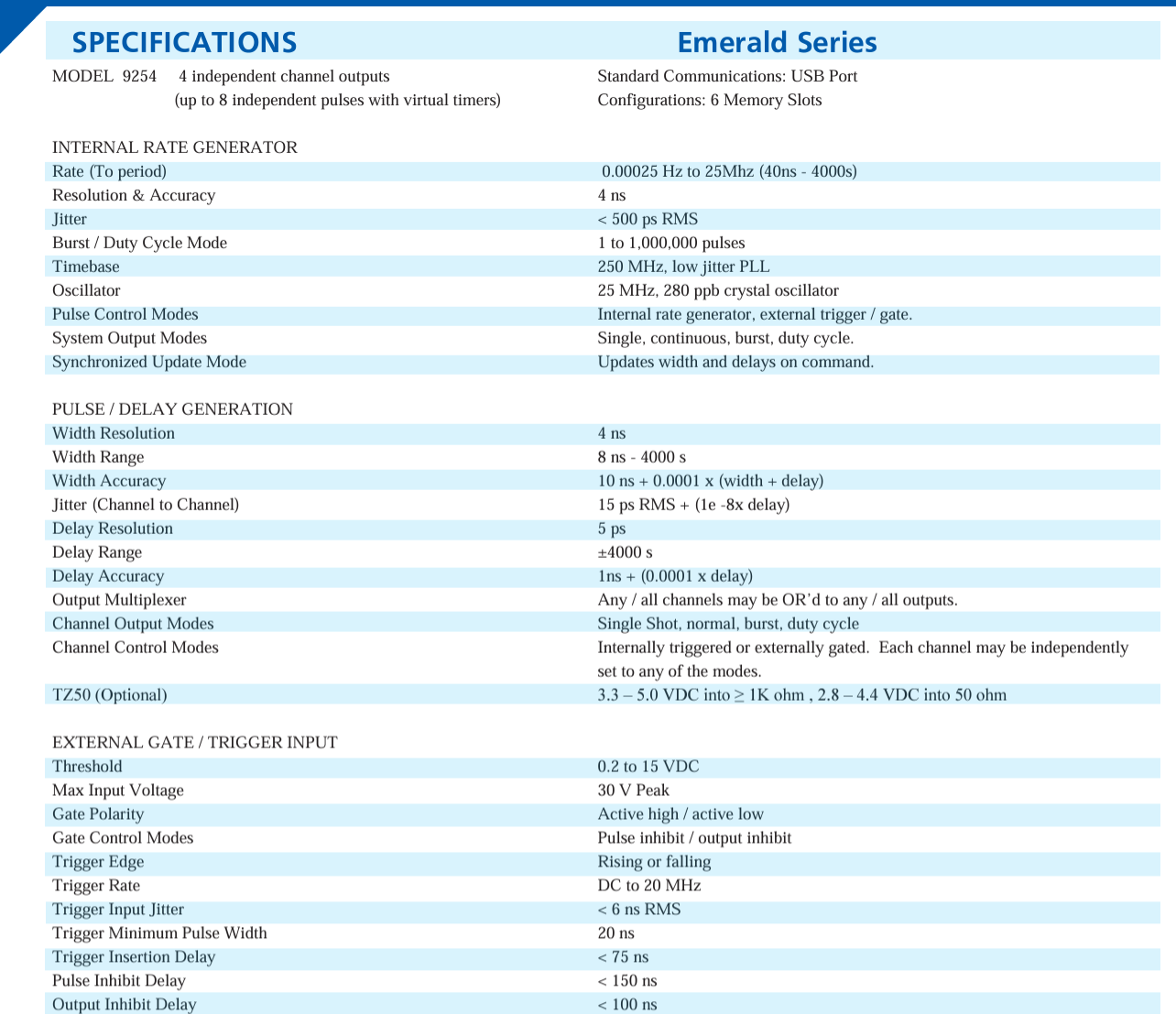

規格參數：
