離子源 IS 40C1 離子槍 高離子束電流 用于樣品表面清潔 具有高斯光束輪廓

緊湊、易于使用的提取器類型，用于樣品表面清潔。源產生 >70 μA/cm 的離子電流2（氬氣）具有高斯光束輪廓。源插入長度可根據個性化要求進行調整（在 62.5 mm – 384.5 mm 之間，其他可根據要求提供）。

技術規格：

安裝法蘭DN 40CF（不可旋轉）
能量范圍0.12 keV – 5 keV
電流密度> 120 μA/cm2（距離 30 mm 時）
陰極類型氧化釔涂層銥絲
插入長度最小 62.5 mm，其他根據要求
外徑：最大 37 mm
FWHM取決于離子能量和工作距離
（例如，3 mm 對距離 30 mm）
典型工作距離30 – 250 毫米
烘烤溫度最高 250°C
工作壓力10-5– 10-6毫巴

特征：

  • 使用惰性（Ar）和反應氣體（O2， H2，壽命縮短的碳?xì)浠衔铮?/li>
  • 高離子束電流
  • 使用壽命長
  • 高穩定性

選項：

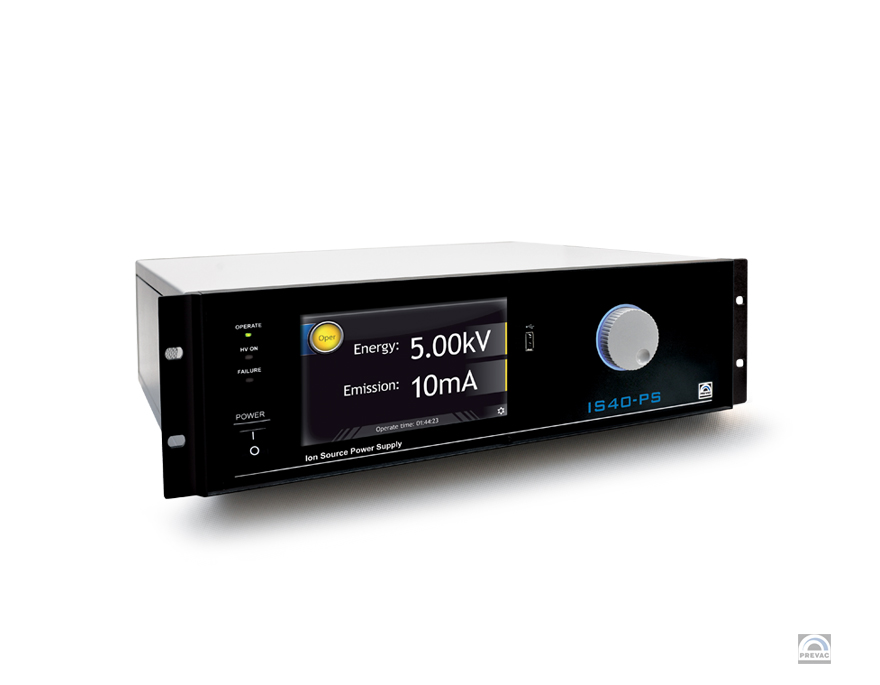

離子源電源IS40-PS

高穩定性和低噪音電源，可配置為與IS40C1或IS40E1離子源配合使用。

離子源 IS 40E1 模式

IS40-PS 電源驅動 IS40E1 掃描離子源。它允許微調主光束能量、離子密度和光束輪廓（通過調整提取器、聚焦透鏡、偏轉和定位元件）。通過數字編碼器最多可改變 4 個參數。每個參數的當前狀態顯示在大型前面板LCD顯示屏上。所有設置都可以手動調整，也可以在設備打開后自動存儲和調用。該裝置還具有內置定時器和自動待機模式。通過 USB 端口輕松更新固件。設備可通過RS232/485或以太網接口進行遠程控制。自動保存功能，用于保存參數/單位預設并在重新啟動后自動應用它們。
提供維恩過濾器選項。

離子源 IS 40C1 模式

IS40-PS 電源驅動 IS40C1 離子源，用于大面積 UHV 樣品清潔和制備。IS40-PS 電源允許通過數字編碼器微調光束能量和離子密度。所有設置都可以手動調整，也可以在設備打開后自動存儲和調用。該裝置還具有內置定時器和自動待機模式。通過 USB 端口輕松更新固件。設備可通過RS232/485或以太網接口進行遠程控制。自動保存功能，用于保存參數/單位預設并在重新啟動后自動應用它們。

技術規格：

電源電壓100V – 240V，50-60Hz
（最大功耗250W）
定時器雙模式定時器，0 秒 – 99 小時 59 分鐘
真空測量（可選）CTR90， TTR91， TTR211， PTR225， PTR90， ITR90， ITR100， Baratron， 模擬輸入， MKS937A， PG105， MG13/14， PKR251/360/361， PCR280， ATMION
用戶界面7“ TFT 顯示屏，帶觸摸屏，數字編碼器
通信接口RS232/485，以太網
通信協議MODBUS-TCP
界面語言英語， 德語， 波蘭語
尺寸 [毫米]483 x 133 x 437 mm（寬 x 高 x 深），19“ 機架安裝

規格（IS40E1 模式）

光束能量 （E）0 – 5 keV，分辨率 0.01 keV，紋波 < 0.2 VPP
發射電流（Ie)0.01 mA – 10 mA，分辨率 0.01 mA
焦點 （1，2） 電壓0 – 5000 V，分辨率 1 V，紋波 < 0.2 VPP
提取器電壓（Ex）60 – 100% 能量，分辨率 0.1%，紋波< 0.2 VPP
光束位置（像素、像素）-5 毫米至 5 毫米，分辨率 0.01 毫米
掃描區域（Δx、Δy）10 毫米 x 10 毫米，分辨率 0.01 毫米
掃描速度（時間/點）20 μs – 30 ms
重量（大約）12 公斤

規格（IS40C1 模式）

光束能量（U英)0.00 keV – 5.00 keV，分辨率 0.01 keV，紋波< 200 mV
發射電流（Ie)0.01 mA – 10 mA，分辨率 0.01 mA
重量（大約）9.2 千克

選項：

– 軟件控制（專業版、擴展版或庫模塊）

– 用于真空測量的模擬量 I/O 卡（1 個儀表）
