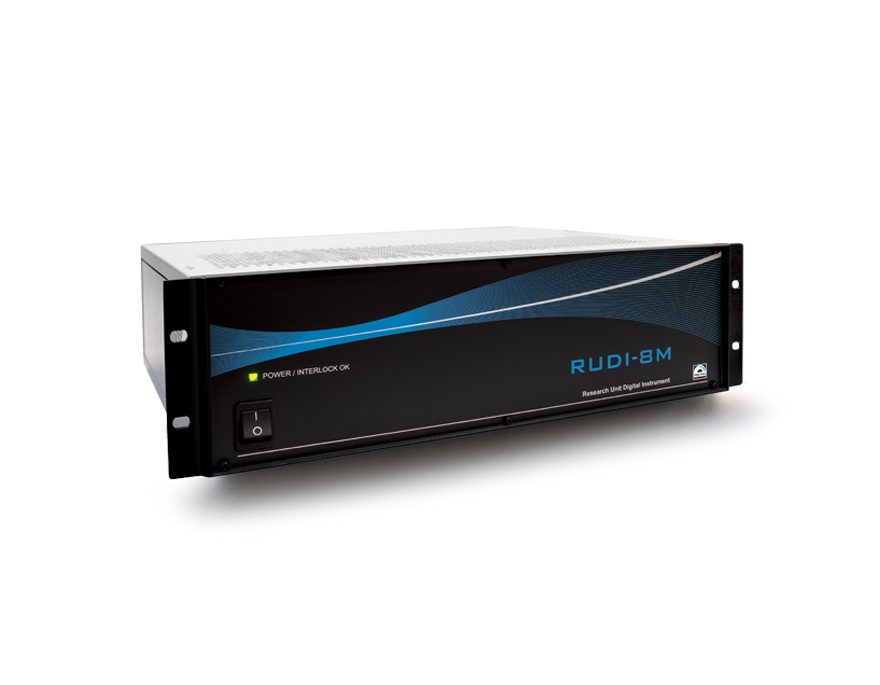

研究單元數字儀器 RUDI-8M

模塊化、緊湊的高壓電源，適用于光電子發射等應用。

描述

電子元件具有完全校準、獨立作的模塊，采用最新的電子元件和軟件技術。電壓電源由高精度 16 位數模轉換器控制，具有高線性度和極高的溫度穩定性。自動低電壓和高壓范圍設置以及輸出極性完全由用戶控制。

高規格和系統靈活性的結合使 RUDI-8M 成為許多分析應用的明顯選擇，在這些應用中，需要穩定的高壓電源，并且最終用戶也可以輕松配置。

設備隨附全面的串行通信協議描述，可以很容易地實現以滿足單個控制需求（從而消除了對特定的、通常令人望而卻步的供應商軟件的依賴）。

技術數據

電源100-240 V 50/60 Hz，最大 150 VA，取決于模塊數量
3U 機架中的最大模塊數8 （8HP 寬） 或 4 （12HP） + 2 （8HP），從 DAC 和 HV 中選擇
高壓模塊高達 6 kV 的不同版本，雙極，浮動輸出
DAC 模塊高精度 16 位 +/-12.5 V
絕緣所有 HV 和 DAC 模塊均具有 6 kV 電源和接地完全絕緣
溫度穩定性所有模塊< 0.5 ppm/°C
外部聯鎖當聯系人關閉時處于活動狀態
通信接口MODBUS-TCP 460 千字節/秒
機架尺寸448.8 x 132.5 x 437 毫米（寬 x 高 x 深），機架 3U 高，84Hp 寬
重量（大約）6 千克


高壓模塊

模塊輸出電壓最大輸出電流
高壓 100V~0 – 100 V，16 位，步長 ~1.6 mV~600 微安
高壓 600V~0 – 600 V，16 位，步長 ~9.2 mV~300 微安
高壓 600/100V低量程 ~0 – 100 V，16 位，步長 ~1.6 mV
高量程 ~0 – 600 V，16 位，步長 ~9.2 mV		~300 微安
高壓 1900/100V低量程 ~0 – 100 V，16 位，步長 ~1.6 mV
高量程 ~0 – 1900 V，16 位，步長 ~23 mV		~200 微安
高壓 2200V~0 – 2200 V，16 位，步長 ~34 mV~150 μA
高壓 4000V~0 – 4000 V，16 位，步長 ~61 mV~100 微安
高壓 6000/600V低量程 ~0 – 600 V，16 位，步長 ~9.2 mV
高量程 ~0 – 6000 V，16 位，步長 ~92 mV		~100 微安


DAC 模塊

輸出電壓0… +/- 12.5 伏
精度16 位
步長200 微伏
保護浪涌保護器 23 kV

特征

▪ 已使用特殊技術實現快速溫度穩定。系統開機后僅需 3 分鐘
▪即可使用 每個獨立電壓模塊在每攝氏度
▪電壓范圍的 0.5 ppm 以下實現溫度穩定性 使用 16 位 AD 轉換器，可將 6 kV 電源的<分辨率設置為 100 mV
▪ 每個模塊均可通過 MODBUS-TCP 460 Kbit/s 有線接口
獨立控制▪ 每個模塊都有一個浮動輸出，這意味著可以進行多種配置，使該裝置真正具有通用性（串行配置）

▪ 可根據要求提供
▪高達 6 kV 的任何其他電壓 高線性度控制，精度為 16 位
▪ 3U 機架
▪中最多可容納 8 個模塊 電壓偏差在最小和最大電壓下通過 10 點校準計算
