PD200 – 60瓦電壓放大器

PD200 是一款寬帶、低噪聲線性放大器，用于驅動壓電致動器及其他負載。其輸出電壓范圍可以是單極性、雙極性或不對稱，范圍從 50V 到 200V。通過橋接配置，可實現最高 ±200V 的輸出。PD200 可驅動任何負載阻抗，包括無限電容性負載，如堆疊式致動器、標準壓電致動器、雙線彎曲致動器以及需要偏置電壓的三線壓電彎曲致動器。

可配置選項包括電壓范圍、極性和輸出電流。電壓范圍還可以通過兩個用戶可調電位器進行限制。PD200 適用于廣泛的應用場景，如電光控制、超聲、振動控制、納米定位系統以及壓電電機等。

該設備配有四種輸出連接器，包括 Lemo 00、Lemo 0B、BNC 和螺絲端子，可直接連接幾乎所有市售的壓電致動器。后面板還設有溫度輸出、過載監控和外部關斷輸入接口。

PD200 – 60瓦電壓放大器

PD200 – 60瓦電壓放大器

電氣規格

輸出電壓范圍100 Vp-p150 Vp-p200 Vp-p
有效值電流1.2 A0.91 A0.57 A
脈沖電流10.0 A（所有范圍）
功率帶寬470 kHz310 kHz230 kHz

  • 增益：20 V/V

  • 轉換速率（Slew Rate）：150 V/μs

  • 信號帶寬：680 kHz

  • 最大功耗：60 W

  • 可驅動負載：任意類型

  • 噪聲：714 μV RMS（10μF 負載，0.03 Hz 至 1 MHz）

  • 保護功能：持續短路保護、熱保護

  • 電壓監控：1/20 V/V（BNC 輸出）

  • 電流監控：1 V/A（BNC 輸出）

  • 模擬輸入：±10 V（BNC，輸入阻抗 27kΩ）

  • 輸出連接器：LEMO 0B、LEMO 00、螺絲端子、BNC

  • 電源輸入：90 Vac 至 250 Vac

機械規格

  • 工作環境：0–40°C（32–104°F），非冷凝濕度

  • 尺寸：275 x 141 x 64 mm（10.8 x 5.5 x 2.5 英寸）

  • 重量：1 kg（2.2 磅）

兼容致動器類型

致動器類型電壓范圍
堆疊式壓電致動器50V 至 200V
壓電板和壓電管±100V 以內
雙線彎曲致動器±100V 以內
三線彎曲致動器0 至 +200V（使用 200V 偏置）
±100V（使用 ±100V 偏置）

輸出電壓范圍說明

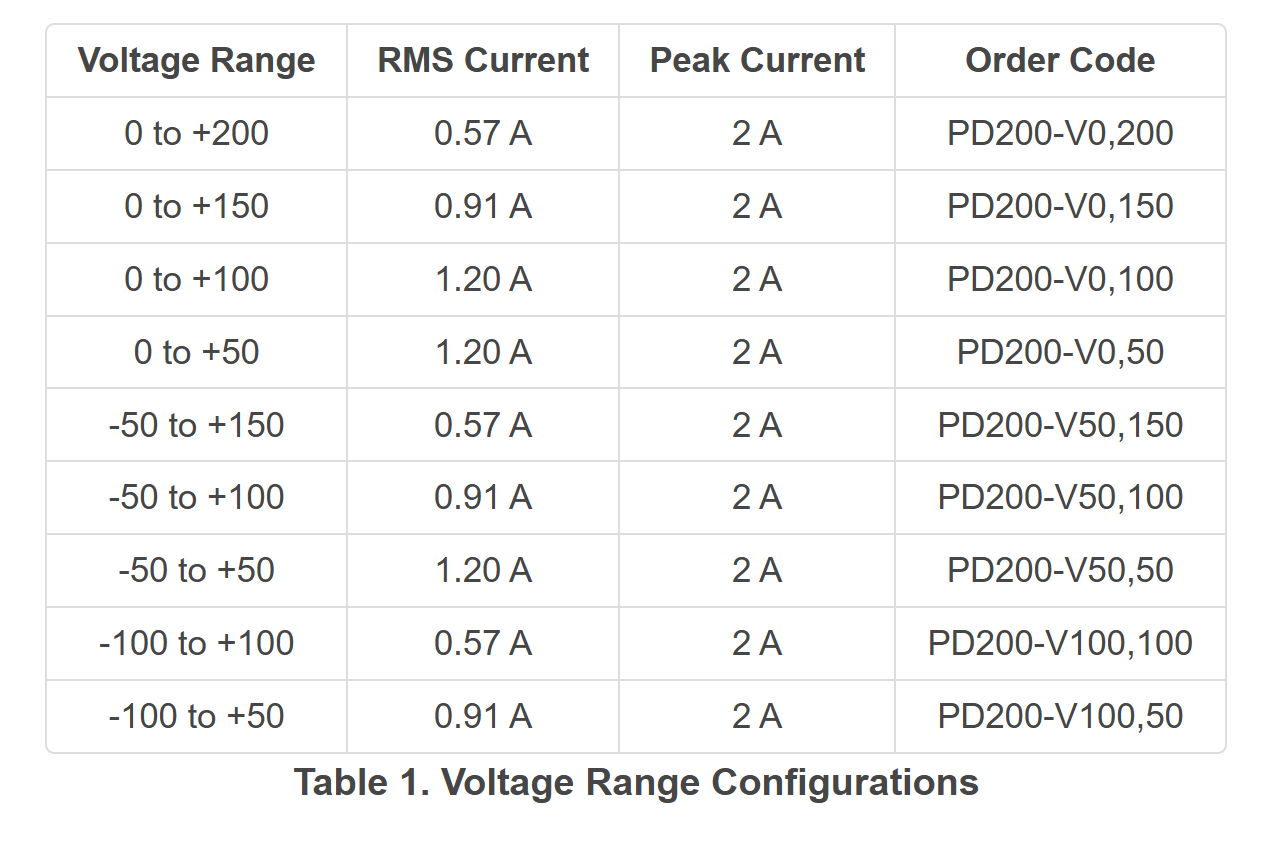

所需的輸出電壓范圍應在訂購時指定。默認輸出電壓范圍為 0V 至 +200V（型號 PD200-V0,200）?？蛇x的電壓范圍及其相應電流限制詳見下表。電壓范圍也可以通過“電壓限制”功能進行微調，詳見用戶手冊相關章節。

輸出電流

PD200 的峰值電流和平均電流限制如表 1 所示。RMS（有效值）電流限制決定了在電容性負載下可實現的最大工作頻率，此主題在“功率帶寬”部分中進行了詳細說明。

在短路狀態下，輸出電流會被限制在額定最大值。峰值電流最多可持續 5 毫秒，隨后輸出將被關閉 3 秒鐘。平均電流限制的時間常數為 30 毫秒，并在先前電流脈沖后的 100 毫秒后復位。該行為在“過載與關斷”部分中有詳細描述。

電壓限制

輸出電壓范圍可通過底部面板上的兩個孔中可訪問的兩個電位器調整為任意正負電壓值。使用 2 毫米一字螺絲刀順時針緩慢旋轉電位器，即可開啟最大電壓范圍。逆時針旋轉則會縮小電壓范圍。

  • 靠近前面板的孔控制負電壓范圍；

  • 靠近后面板的孔控制正電壓范圍。

脈沖電流選項

對于需要更高峰值電流的應用，可在訂購型號后添加“-PULSE”后綴（例如：PD200-V0,200-PULSE）來啟用脈沖電流增強模式。

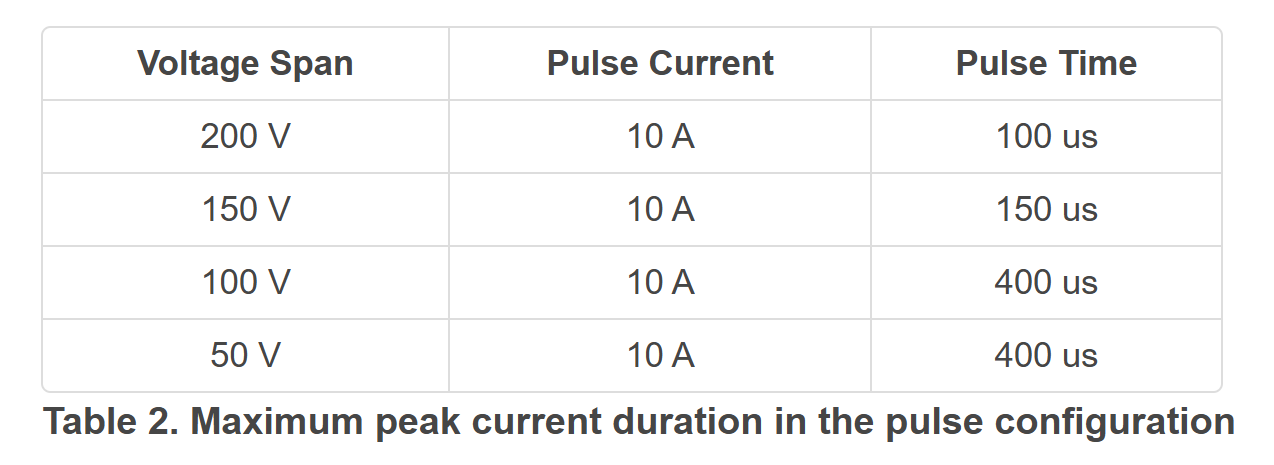

在此配置下，平均電流限制保持不變，但峰值電流限制提高至 8 安培，同時最大脈沖持續時間縮短，具體時間參見表 2。
