PD32 多通道壓電陶瓷驅動電源是一款高帶寬、低噪聲放大器，可驅動多達32個壓電致動器。電壓范圍可從+50V至+/-140V進行配置，包括-20V至+120V等不對稱電壓范圍。PD32 壓電陶瓷驅動器與常見的多通道DAC卡無縫工作，易于與LabView和Simulink一起使用。小巧的尺寸和19英寸的機架兼容性為驅動數十、數百或數千個壓電致動器提供了全面的現成解決方案。
PD32 多通道壓電陶瓷驅動電源設計用于苛刻的應用，如自適應光學、聲束成形、材料測試、天文學、超聲波和振動控制。每個通道的輸出電流為150mA，可以在高頻下同時驅動大量壓電致動器。還包括正負高壓偏置輸出，以與壓電彎曲致動器兼容。
每個通道都有單獨的短路和熱過載保護。前面板上的狀態指示燈提供對所有通道的單獨監控。數字狀態信號和外部關閉命令也可從輸入連接器訪問，以允許遠程監控和控制。輸入和輸出連接器是行業標準的37針D-Sub連接器，可直接組裝。適配器可用于工業標準32通道DAC卡。
PIEZODRIVE PD32 壓電陶瓷驅動器主要規格：
| 接地負載 | 浮動負載 | |
| 輸出電壓 | +45 V to +140 V | +/-90 V or +/-140 V |
| 峰值電流 | 150 mA per channel | 75 mA per channel |
| RMS 電流 | 106 mA per channel | 53 mA per channel |
| 功率帶寬 | 50 kHz (120 Vp-p) | 50 kHz (240 Vp-p) |
| 信號帶寬 | 120 kHz | 120 kHz |
| 斜率 | 19 V/us | 38 V/us |
| 增益 | 15 V/V | 20 V/V |
| 輸入阻抗 | 53 kOhm | 6.25 kOhm |
| 輸入偏移 | +/- 5 mV | +/- 5 mV |
| 負載 | Unlimited | Unlimited |
| 輸出噪音 | 200 uV RMS (1uF) | 300 uV RMS (1uF) |
| 保護 | 短路和過熱 | |
| 輸入 | 32個模擬輸入，停機命令 | |
| 輸出 | 32 HV模擬輸出，過載監視器 | |
| 接口 | Industry standard DB-37 (input) and DD-78 (output) | |
| 電源 | 85 Vrms to 305 Vrms, 50 or 60 Hz, IEC C14 connector | |
PD32 壓電陶瓷驅動器主要特點包括：
靈活的輸出電壓范圍，+50V至+/-140V
高輸出電流，每通道150mA
卓越的功率帶寬，50 kHz
卓越的信號帶寬，120 kHz
1uF負載下的噪聲小于200uV RMS
無限電容負載
與多通道DAC卡無縫集成
帶停機的全面過載保護

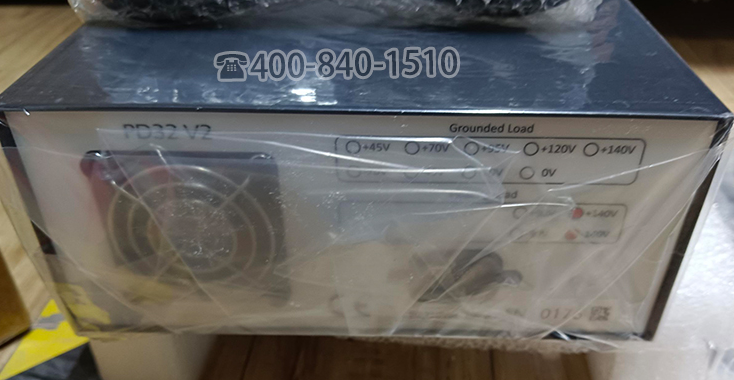

可以從下表中選擇所需的輸出電壓范圍：
| Min Voltage | Max Voltage | Order Code |
| 0 | +140 | PD32-V0,140 |
| 0 | +120 | PD32-V0,120 |
| 0 | +95 | PD32-V0,95 |
| 0 | +70 | PD32-V0,70 |
| 0 | +45 | PD32-V0,45 |
| -20 | +120 | PD32-V20,120 |
| -20 | +95 | PD32-V20,95 |
| -45 | +45 | PD32-V45,45 |
| -70 | +70 | PD32-V70,70 |
Grounded Load Voltage Ranges
| Min Voltage | Max Voltage | Order Code |
| -140 | +140 | PD32-V140,140 |
| -95 | +95 | PD32-V95,95 |
Floating Load Voltage Ranges

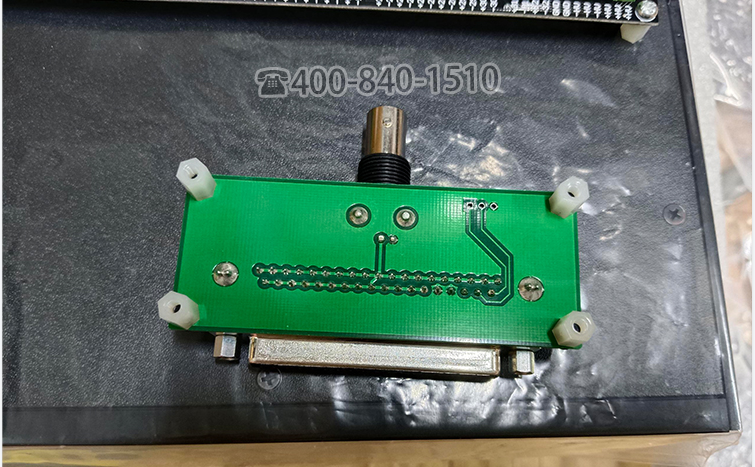

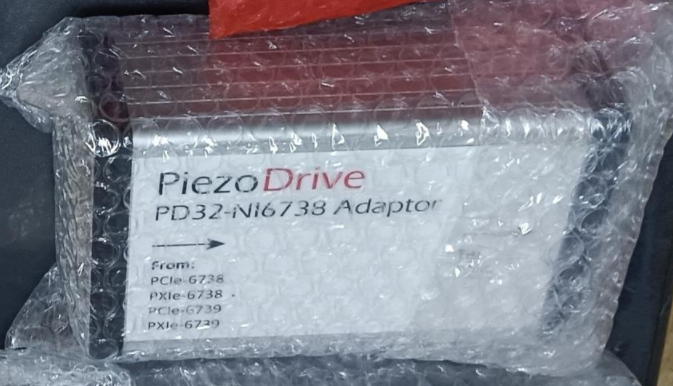

信號適配器

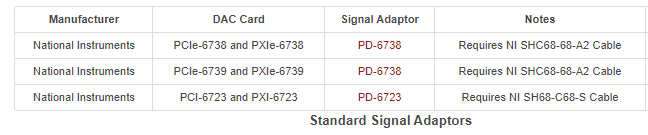

信號適配器允許直接連接到通用多通道DAC卡。標準適配器如下所示，也可以創建自定義適配器。
