SB 系列堆棧式執行器是高性能多層堆棧式執行器，采用熱塑性封裝，可提高可靠性并防塵和防潮。PiezoDrive 促動器專為需要長距離、高力、納米分辨率和高速的應用而設計。SB 促動器與 PiezoDrive 放大器和驅動器模塊系列完美匹配。
應用包括：納米定位、顯微鏡、精密加工、振動控制、液壓泵、閥門和光學。
Specifications
| Order Code | Range +/- 10% | Length | Dimensions | Cap. +/-20% | Mass | Blocking Force | Stiffness | ||
| SB050510 | 14 um | 10 um | 5 x 5 mm | 450 nF | 2.3 g | 700 N | 120 N/um | ||
| SB050520 | 28 um | 20 um | 5 x 5 mm | 900 nF | 4.3 g | 700 N | 60 N/um | ||
| SB050540 | 56 um | 40 um | 5 x 5 mm | 2.1 uF | 8.1 g | 700 N | 28 N/um | ||
| SB070720 | 28 um | 20 um | 7 x 7 mm | 2.2 uF | 7.5 g | 1400 N | 102 N/um | ||
| SB070740 | 56 um | 40 um | 7 x 7 mm | 4.5 uF | 15 g | 1400 N | 51 N/um |
安裝

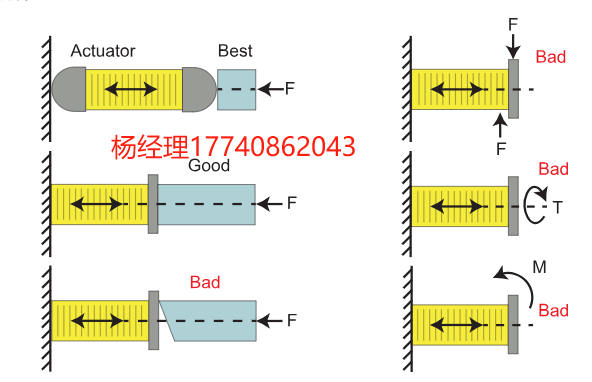

堆棧執行器不應承受較大的拉伸載荷、分布不均的載荷、離軸載荷、彎矩或扭矩。為了減少安裝誤差，可以使用陶瓷或不銹鋼球端將堆棧執行器連接到負載。還推薦使用彎曲機制。
最大推薦拉伸載荷為鎖緊力的 10%。在需要雙向力或高速運動的應用中，建議使用大于最大拉伸載荷的預緊力。這保證了執行器始終處于壓縮狀態。建議的最大預緊力為鎖緊力的 50%。
球頭
PiezoDrive 堆疊式促動器可配備 Saphire 球頭，以改善負載分配，簡化安裝，并減少維修期間的彎矩?？梢酝ㄟ^(guò)在訂貨代碼中添加以下后綴之一來指定一個或兩個球頭：-TBE（頂部球端）、-BBE（底部球端）或 -2BE（兩個球端）。例如 SA070718-2BE。
| Actuator Width | Ball End Diameter | Additional Length |
| 3 mm | 3 mm | 3?mm |
| 5 mm | 5 mm | 5?mm |
| 7 mm | 6.5 mm | 6.5?mm |
