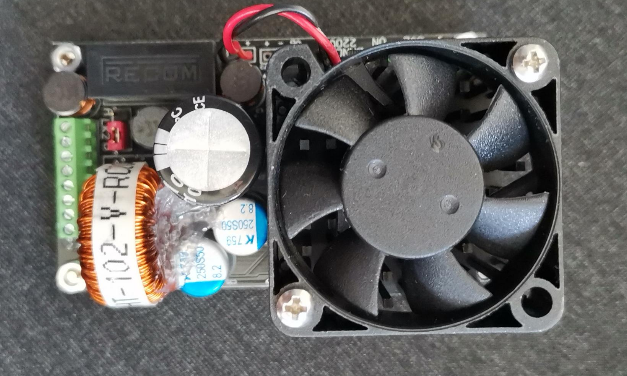

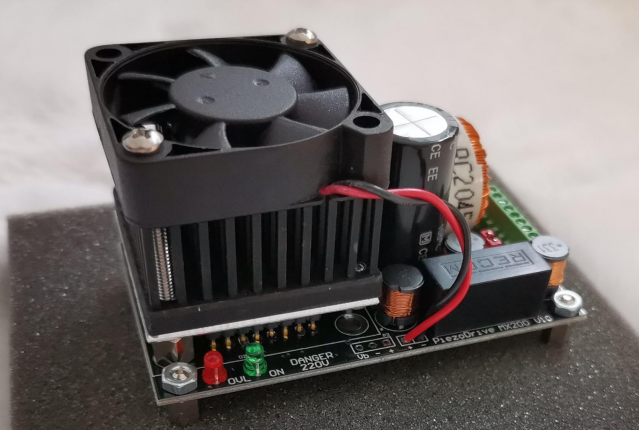

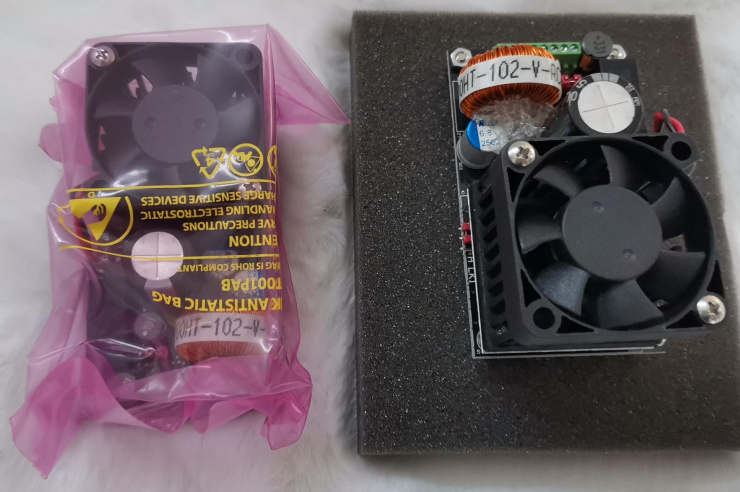

MX200是一個完整的電源和高性能的線性放大器模塊，用于驅動壓電致動器。MX200可以驅動疊層執行器；標準壓電執行器；兩線彎曲器；以及需要偏置電壓的三線壓電彎曲器。高達1安培的輸出電流在高達100千赫的頻率下產生。

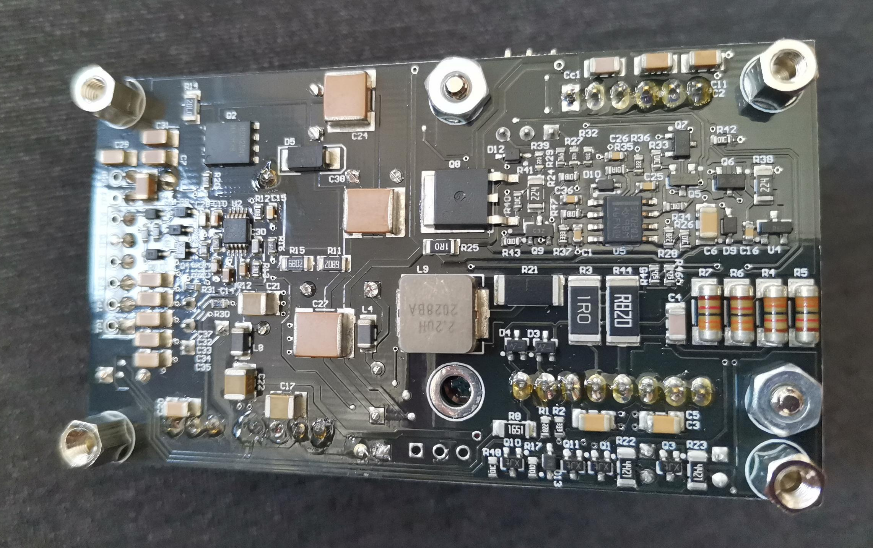

MX200可防止短路、平均電流過載和欠壓供電。MX200可以用作獨立模塊，也可以用四個M3螺釘安裝在底座上。PCB安裝版本（MX200-PCB）提供了用于直接安裝到主機主板上的報頭。
| Stack Actuators | 60V, 100V, 120V, 150V, 200V |
| Plates and Tubes | up to +/-200V |
| Two Wire Benders | 0 to 200V with 200V bias |
| Three Wire Benders | +/-100V with +/-100V bias |
規格
| 電源 | 24 V (18 V to 36 V) |
| 電壓范圍 | +100 V, +150 V, +200 V |
| 均方根電流 | 550mA, 330 mA, 220 mA |
| 峰值電流 | 1 Amp |
| 功率帶寬 | 106 kHz (180 Vp-p) |
| 信號帶寬 | 200 kHz (100 nF Load) |
| 斜率 | 60 V/us |
| 增益 | 20 V/V |
| 輸入阻抗 | 33 kOhm (In+), 1.6 kOhm (In-) |
| 輸入偏移量 | +/- 5 mV |
| 負載 | Unlimited |
| 輸出噪音 | <1 mV RMS (1uF Load) |
| 保護 | Over-current and under-voltage |
| 靜止電流 | 0.3 A (30 mA in shutdown) |
| 尺寸 | 80 x 46 x 40 mm (L x W x H) |
| 環境 | -40C to 60C (-40F to 140F) |
| 重量 | 95 gram |
接線
操作
升壓變換器產生高壓電源和負軌。輸出電壓范圍可以設置為+100V、+150V或+200V。配置選項將在下一節中討論。高壓放大器具有增益為20、輸入電壓范圍為10 V的差分輸入。負輸入可以接地或連接到差分電源。它不應該漂浮。負載連接在輸出和接地之間。偏壓輸出用于三線雙晶片彎曲驅動器。
應用電路
