PDu100B 微型壓電驅動器
PDu100B 是一款完整的小型化電源和線性放大器，用于驅動壓電致動器。PDu100B 提供可變增益和偏移、可切換電壓范圍以及單極和雙極輸入和輸出選擇。PDu100B 可以驅動高達 +/-100 V 的兩線壓電執行器和彎曲器，以及高達 +100 V 的三線壓電彎曲器和堆疊執行器。應用包括壓電閥、電機、泵、MEMS 以及超低功耗定位和作系統。
PDu100B 具有電流過載和過熱保護功能。此外，該器件還提供了一個關斷引腳，當拉低時，可將電源電流降至 1 mA。PDu100B 可用作獨立模塊，或安裝在帶有四個 M2.5 螺紋墊片的底座上。PCB 安裝版本 （PDu100B-PCB） 隨附接頭，可直接安裝在主機主板上。
兼容的執行器
| 堆棧執行器 | 60V、100V |
| 板和管 | 高達 +/-100V |
| 兩個彎管器 | 高達 +/-100V |
| 三根彎管機 | 0 至 100V，帶 100V 偏置 |
規格
| 電源 | 3 V 至 5.5 V | ||
| 最大單極輸出 | +60 伏 | +90 伏 | +100 伏 |
| 最大雙極輸出 | +/-60 伏 | +/-90 伏 | +/-100 伏 |
| RMS 輸出電流 | 89 毫安 | 60 毫安 | 33 毫安 |
| 平均直流電流 | 40 毫安 | 18 毫安 | 15 毫安 |
| 功率帶寬 | 5.3 赫茲 | 3.5 千赫 | 3.2 赫茲 |
| 峰值輸出電流 | 100 毫安 | ||
| 信號帶寬 | 60 kHz（空載） | ||
| 尺寸 | 39 x 25 毫米（1.5 x 1 英寸） | ||
| 重量 | 5.5 克（0.2 盎司） | ||
| 獲得 | 27.5 伏/伏 | ||
| 單極輸入 Z | 100 歐姆 | ||
| Biipolar Input Z | 20 千歐姆 | ||
| Input Offset | +/-100 毫伏 | ||
| 負載電容 | 無限 | ||
| 過載保護 | 熱和電流 | ||
| 噪聲 | 70mV RMS （10uF 負載） | ||
| 環境 | 0 至 70 C（32 至 158 F） | ||
| 靜態電流 | 25 mA（關斷時 1 mA） | ||

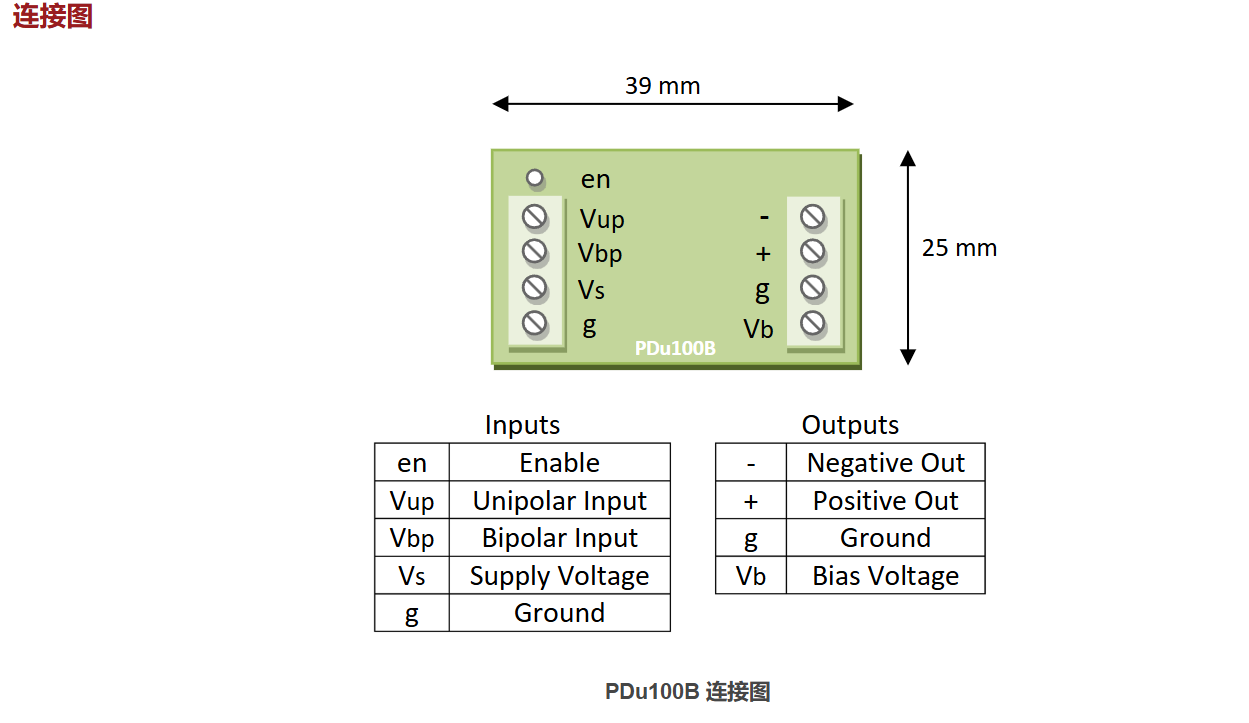

操作

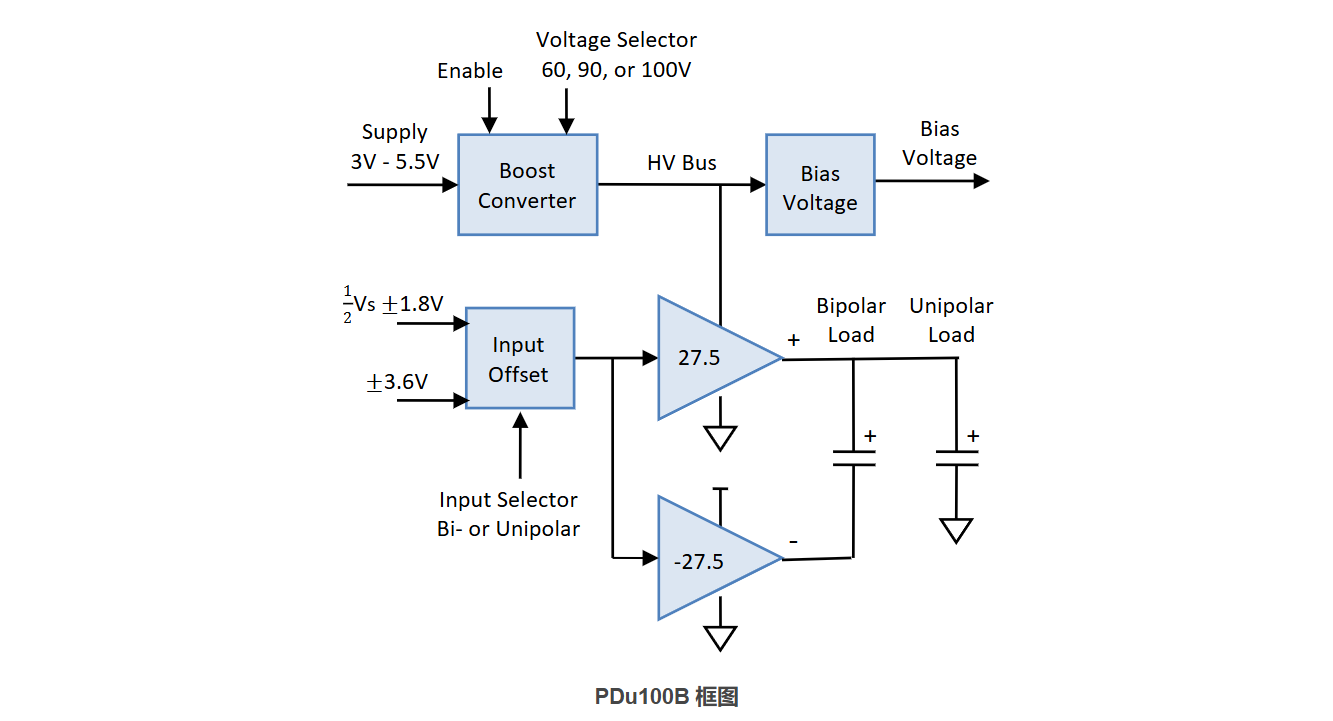

放大器的作由下面的框圖說明。一個 boost 轉換器產生一個高壓軌，為一對互補放大器供電。單個輸出可用于驅動高達 +100 V 的單極負載，或者兩個輸出都可用于產生 ±100 V。
輸入可選擇偏置電源電壓一半的單極信號或雙極信號。放大器增益為 27.5，因此 3.6 Vp-p 輸入將產生 100 Vp-p 輸出。兩個放大器通道都在輸出范圍的一半處偏置，例如 100 V 范圍內為 50 V。

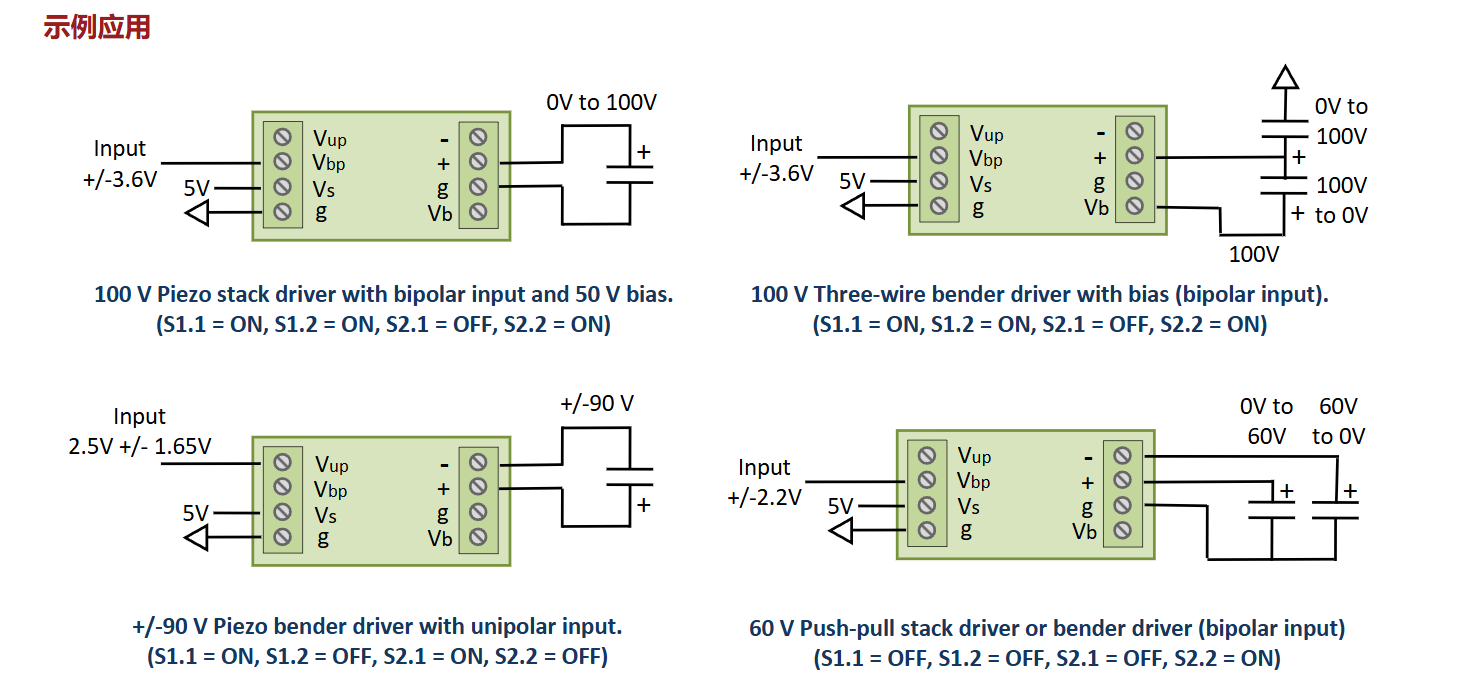

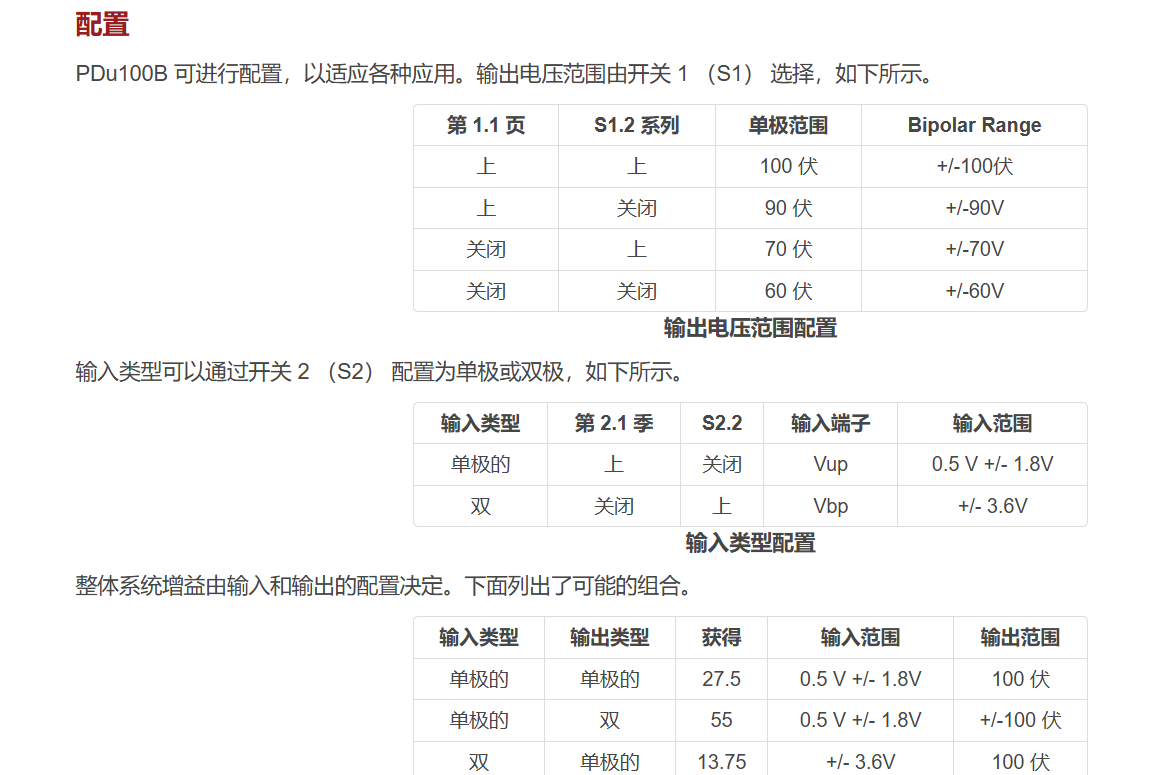

示例應用
