澳大利亞Piezodrive,PDm200,微型高壓放大器,用于驅動壓電執行器,電壓范圍為 +100V 至 +/-200V
PDm200 微型高壓放大器

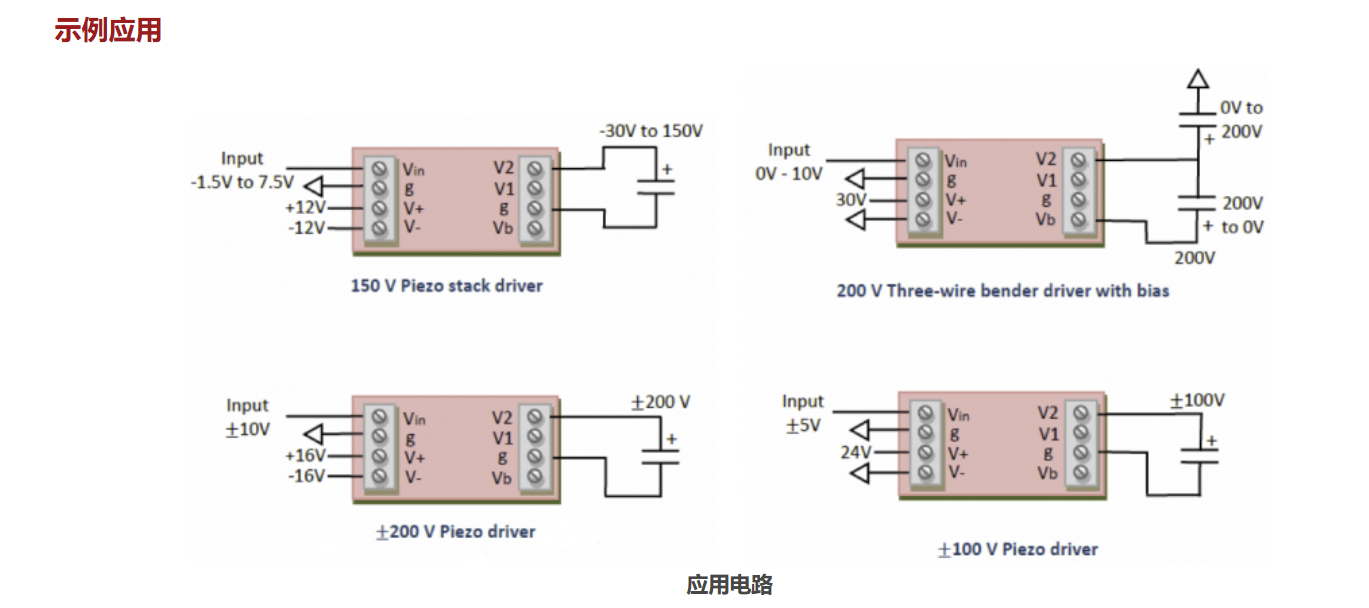

PDm200 是一款高性能電源和線性放大器模塊，用于驅動壓電致動器和其他負載。輸出電壓范圍可以在 100V、150V 或 200V 的雙極或單極模式之間切換。在單極模式下，負輸出范圍固定為 -30V，用于堆棧執行器。PDm200 可以驅動堆棧執行器;標準壓電致動器;兩個彎線機;以及需要偏置電壓的三線壓電彎曲器。
PDm200 適用于廣泛的應用，包括：光學、超聲波、振動控制、納米定位系統和壓電電機。有電流過載和過熱保護。它可以用四個 M2.5 螺釘安裝到底座上。PCB 安裝版本隨附接頭，可直接安裝到主機主板上。
兼容的執行器
| 堆棧執行器 | 60V、100V、120V、150V、200V |
| 板和管 | 高達 +/-200V |
| 兩個彎管器 | 高達 +/-200V |
| 三根彎管機 | 0 至 200V，帶 200V 偏置 |
| 電源 | +/-12 V 至 +34 V |
| 最大單極輸出 | -30V 至 200 V |
| 最大雙極輸出 | +/-200 伏 |
| 峰值輸出電流 | 300 毫安 |
| RMS 輸出電流 | 120 mA（+/-100 V 輸出） |
| 功率帶寬 | 63 赫茲 （100 Vp-p） |
| 信號帶寬 | 200 kHz |
| 轉換速率 | 20 伏/微 |
| 尺寸 | 71 x 38 毫米 |
| 重量 | 50 克 |
| 獲得 | 20 伏/伏 |
| Input Impedance | 200 千歐姆 |
| Input Offset | +/-10 毫伏 |
| 負荷 | 任何 |
| 過載保護 | 熱和電流 |
| 噪聲 | 1 mV RMS（1uF 負載） |
| 環境 | 0 至 60C（32 至 140F） |
| 靜態電流 | 100 mA（關斷時為 7.5mA） |
