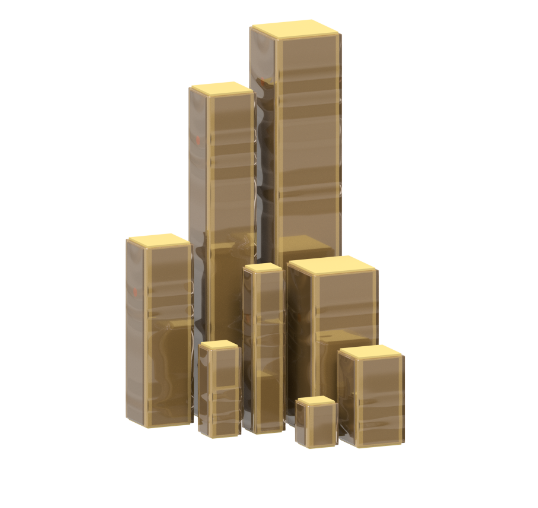

外部絕緣

SA 致動器可配備熱塑性套管，提供額外的機械保護并隔離電極觸點。對于此選項，請?jiān)诹慵幪?hào)中添加“-B”，例如“SA050510-B”。最低訂購量和交貨時間適用，SA050510-B 和 SA050536-B 除外，它們有現貨供應。

安裝

堆棧執行器不應承受較大的拉伸載荷、分布不均的載荷、離軸載荷、彎矩或扭矩。為了減少安裝誤差，可以使用陶瓷或不銹鋼球端將堆棧執行器連接到負載。還推薦使用彎曲機制。

合適的膠粘劑氰基丙烯酸酯，例如強力膠凝膠，以及通用的雙組分環氧樹脂，例如 Loctite 3430。在需要散熱或在高溫下運行的應用中，建議使用 Loctite 9466。

最大推薦拉伸載荷為鎖緊力的 10%。在需要雙向力或高速運動的應用中，建議使用大于最大拉伸載荷的預緊力。這保證了促動器始終處于壓縮狀態。建議的最大預緊力為鎖緊力的 50%。

球頭

PiezoDrive 堆疊式促動器可配備陶瓷球頭，以改善負載分配，簡化安裝，并減少使用過程中的彎矩。可以通過在訂貨代碼中添加以下后綴之一來指定一個或兩個球頭：-TBE（頂部球端）、-BBE（底部球端）或 -2BE（兩個球端）。例如 SA070718-2BE。

范圍

該范圍規定用于 -30V 至 +150V 的外加電壓。如果輸入電壓為單極（0V 至 +150V），則指定范圍將減少 0.75 倍。當堆疊平動電機驅動剛性彈簧時，范圍會因
kpkp+kL哪里kp是平動電機剛度，而kL是載荷剛度。

也可以通過約束端板來減小行程范圍，例如通過將促動器粘合到堅硬的底座上。這種效果在長度小于寬度兩倍的致動器中最為明顯。

電容

促動器電容是在室溫下測得的小信號電容。由于磁滯，有效電容隨著施加的電壓而增加。當在全范圍下工作時，有效電容大約是小信號電容的兩倍。電容也隨溫度的增加而增加。溫度升高約 50 °C 將使有效電容增加一倍。

推薦驅動程序

連接電線

所有連接線均為 100mm AWG26 PTFE 絕緣線，SA030306 執行器除外，其引線為 15mm?？筛鶕?jù)要求提供其他長度。紅色表示正極端子。

真空兼容性

SA 執行器配有 UV 固化環氧樹脂涂層，帶或不帶熱塑性套筒。涂層和布線絕緣均符合 NASA SP-R-0022A 的脫氣要求。

選項 / OEM 定制

• 陶瓷球頭 （訂單后綴 – 2BE）
• 自定義范圍和尺寸
• 定制布線安排/連接器
• 預緊或機械放大器機構

尺寸

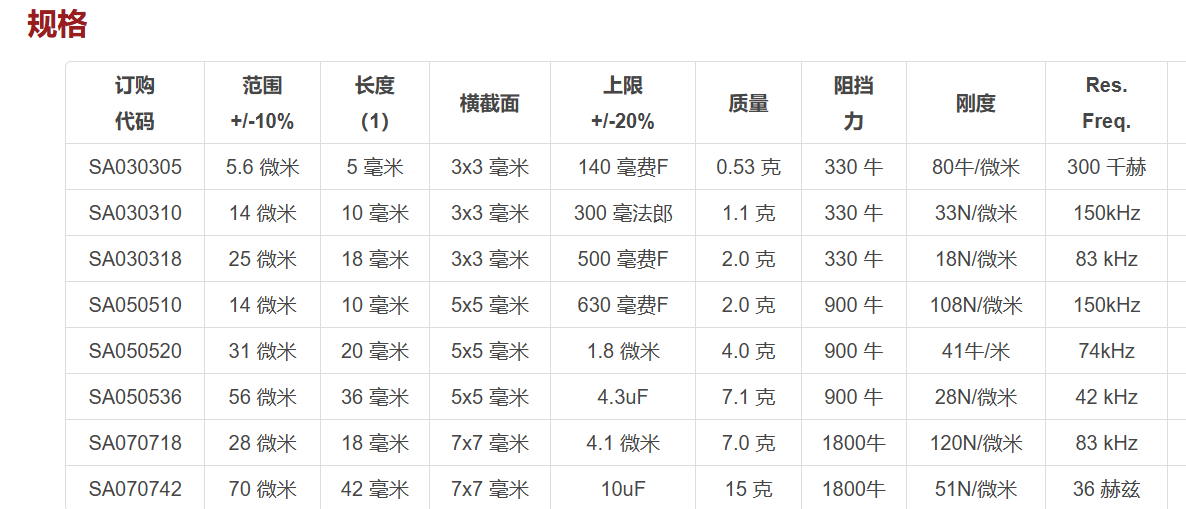

總堆疊尺寸基于規格中列出的陶瓷的寬度和長度。長度規格包括壓電堆棧和兩個 1 mm 厚的陶瓷端板。長度公差為 +/- 0.05 毫米。

壓電特性

壓電材料類似于 PZT-5H 和 Navy Type VI。
