MX200 - High Performance Piezo Driver

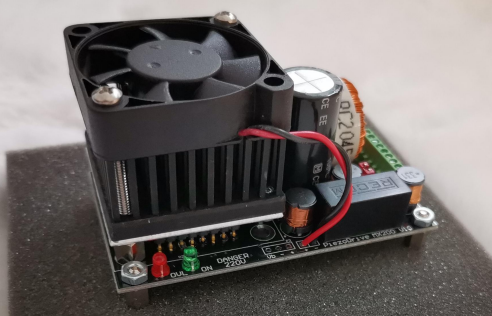

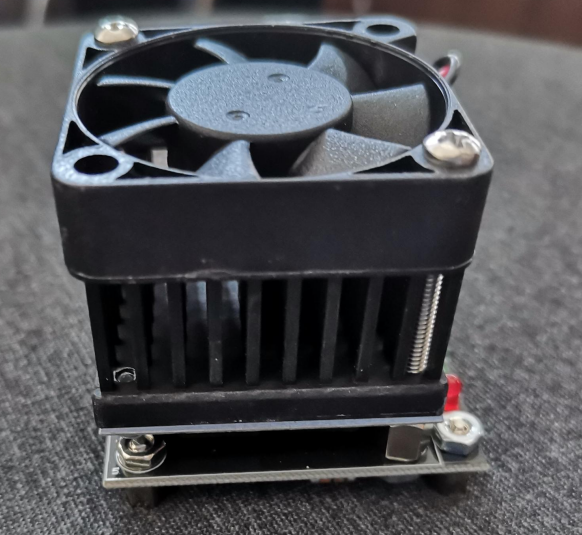

澳大利亞Piezodrive MX200 高性能PZT 驅動器是用于驅動壓電促動器的電源和高性能線性放大器模塊。MX200 高性能PZT 驅動器可以驅動疊堆陶瓷、標準壓電致動器、雙線壓電彎曲片以及需要偏置電壓的三線壓電彎曲片。在高達100 kHz的頻率下產生高達1Amp的輸出電流。



MX200 高性能PZT 驅動器具有短路保護，平均電流過載保護和欠壓保護。MX200 高性能PZT 驅動器可以用作獨立模塊，也可以用四個M3螺釘安裝到底座上。 PCB安裝版本（MX200-PCB）隨附有用于直接安裝到主機主板上的接頭。

mx200 connection diagram

MX200 高性能壓電驅動器主要特征：
電源24 V（18 V至36 V）
電壓范圍+100 V、+150 V、+200 V
均方根電流550mA、330mA、220mA
峰值電流1安培
功率帶寬106 kHz（180 Vp-p）
信號帶寬200 kHz（100 nF負載）
回轉速率60 V/us
增益20 V/V
輸入阻抗33千歐姆（In+），1.6千歐姆（In-）
輸入偏移+/-5 mV
無限制加載
輸出噪聲<1 mV RMS（1uF負載）
過電流和欠電壓保護
靜態電流0.3 A（停機時為30 mA）
尺寸80 x 46 x 40毫米（長x寬x高）
環境溫度0C至60C（-40華氏度至140華氏度）
重量95克
