Optogama UAB 光束傳輸器件 激光功率衰減器 電動激光功率衰減器 LPA 1064 nm 1030 nm 532 nm 515 nm 355 nm 343 nm 257 nm 266 nm

光束傳輸器件

將您的激光應用提升到全新高度，讓每一束光都體現技術與創新的融合。
Optogama 光束傳輸器件融合前沿設計與精密工藝，為您帶來一系列緊湊而強大的解決方案。我們的產品組合包括激光光束擴束器/縮束器、發散度補償器、光束對準附件、固定架以及激光功率衰減器，每一款都經過精心設計，助力您的激光應用實現最佳性能。

光束擴束器可用于放大激光光束，控制其直徑和發散角。與之相對，我們的縮束器可精確調整光束尺寸，滿足各種應用需求。

激光功率衰減器

4Lasers 設計并制造電動式激光功率衰減器（LPA），用于精確控制激光功率。LPA可應用于紫外（UV）、可見光和近紅外（NIR）波段，覆蓋波長范圍為250 nm至2000 nm。該設備具有大通光孔徑，適用于大光束應用場景。

所有光學元件均采用高激光損傷閾值（LIDT）材料制造，即使在高功率工業激光應用中，也能保證性能穩定可靠。

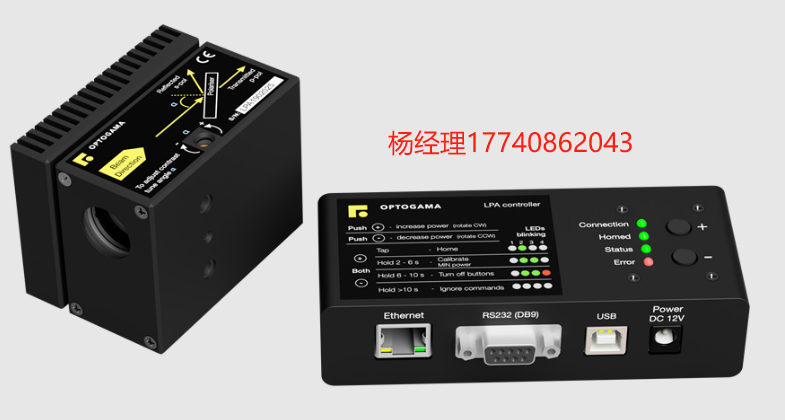

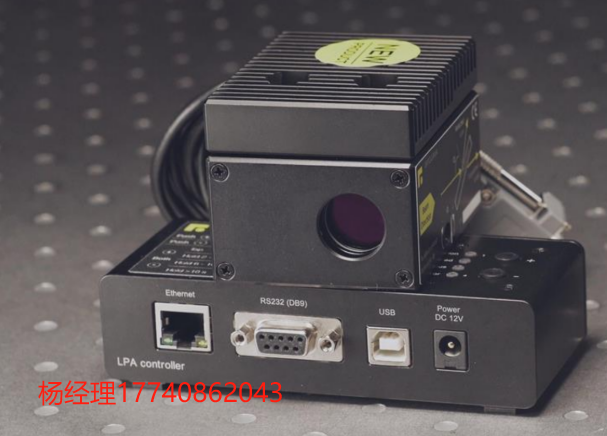

電動激光功率衰減器 LPA

主要特點

  • 工業級堅固設計
  • 高激光損傷閾值：10 J/cm2（10 ns @ 1064 nm）
  • 偏振片角度可調：±2°
  • 通光孔徑達 18 mm，適用于大光束應用
  • 外置控制器
  • 提供直觀的軟件界面
  • 整圈細分達 175,543 步（高分辨率）
  • 激光功率調節精度：±0.05%
  • 調節響應時間快：< 0.2 秒（從最小至最大功率）

應用示例

  • 激光加工
  • 激光功率調節與控制
  • 科研實驗

4Lasers 設計并生產用于激光功率調節的電動式激光功率衰減器（LPA），適用于紫外（UV）、可見光和近紅外（NIR）光譜范圍（250 nm 至 2000 nm）。產品采用大通光孔徑設計，適配大光束工業激光器。

所有光學元件均采用高 LIDT 材料，確保在高功率應用場景下依然具有可靠穩定的性能。

為避免熱效應或殼體應力，LPA 裝置中未被利用的激光束通過輸出窗口引導至外部光束吸收器（選配）。主光束輸出偏移量為 2.25 mm。

包裝清單

  • 電動激光功率衰減器主體
  • 控制器
  • 控制軟件
  • 12V DC電源適配器
  • USB 連接線（1.5 米）

可選配件

  • 附加光束吸收器（帶鍍膜保護窗，<6W）
  • 外接光束吸收器（<30W）
  • RS232 通信線纜（1.8 m / 5 m / 10 m / 15 m）
  • DIN35 導軌適配器

技術參數

光學參數

參數數值
輸入/輸出通光孔徑?18 mm
光學結構λ/2 ZO 波片 + Brewster 型高對比薄膜偏振片
功率調節范圍0.1% – 98%
激光損傷閾值（LIDT）>10 J/cm2（10 ns @ 1064 nm）
全開至全閉時間< 0.2 秒
分辨率175,543 微步/圈（0.002°，7.4 角秒，0.035 mrad）
重復性（10,000 次定位，無需歸零）±10 微步（±0.02°，小于 ±0.05%）
鍍膜可選波長1064, 1030, 532, 515, 355, 343 nm，可定制
光學帶寬5 – 10 nm

光束對比度

波長對比度
1030 / 1064 nm1:1000
515 / 532 nm1:1000
343 / 355 nm1:500
257 / 266 nm1:200

機械尺寸

部件尺寸（高 x 寬 x 長，單位 mm）
LPA 主機76 x 36 x 58 mm
LPA + 光束吸收器76 x 52 x 58 mm
控制器125 x 53 x 31 mm

電子參數

參數數值
通信接口USB, RS232, Ethernet
通信協議ASCII 命令（詳見手冊）
LPA 與控制器線纜長度1.5 米
輸入電壓12 V DC
軟件界面LPA 專用軟件

使用條件與其他

  • 工作溫度：10 – 40 ℃
  • 安裝螺孔：兩側為 M6，底部為 M4
  • 光束吸收器（可選）：最大平均功率消耗 <6W（室溫條件下）
  • 外殼材質：陽極氧化鋁
