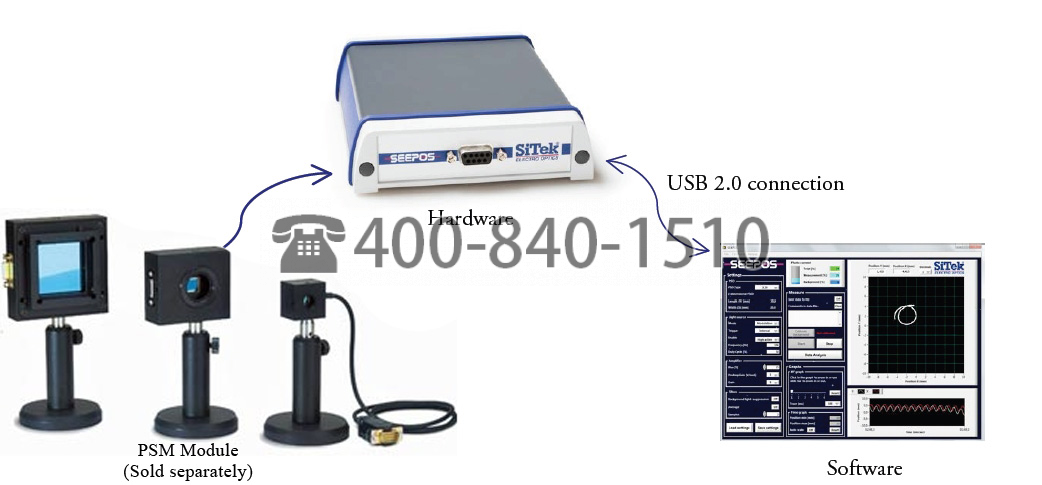

SEEPOS 是一款多功能的 PSD 信號處理工具，針對 PSD 系統的開發進行了優化。高速 PSD 電子元件與數字信號處理和高速 USB 數據傳輸相結合，構成了強大的測量系統。憑借其大動態范圍，它可以處理來自直流光源和調制光源的 nW 到 mW 的光功率。
所有參數，如 PSD 偏置電壓、放大器增益、模擬和數字濾波器的使用等，都可以通過隨附的軟件輕松控制，并且光點位置在 XY 和 X-t、Y-t 圖表上連續顯示。優化的繪圖算法確保即使在全速測量中也能在屏幕上直觀地看到所有數據。隨附的數據分析和可視化工具簡化了對大型數據集的掃描，以便找到感興趣的特定部分。
技術規格
模擬
- 輸入照片電流范圍：50 nA – 5 mA
- 前置放大器增益：1000 伏/安，50 000 伏/安
- PSD 偏置電壓：0-30 V（無級變速）
- HP 濾波器截止頻率：150 Hz（開/關）
數字
- A/D 轉換：16 位
- 采樣頻率：1MHz（并聯）
- 光源觸發頻率 （TTL）：直流 – 250 kHz
- 計算機接口：USB2.0 接口
其它
- 外部光源頻率 （TTL）：直流 – 100 kHz

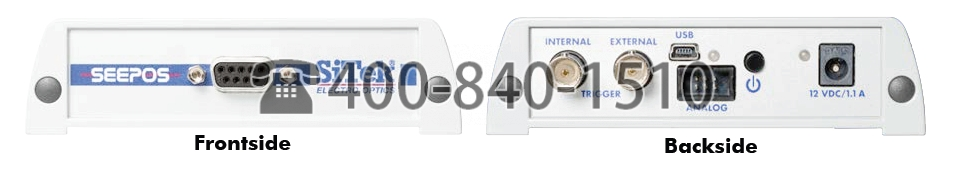

- PSD 接口：DB9型
- 尺寸 寬 x 高 x 長：0-30 V（無級變速）
主要特點
- 用途廣泛 – 所有重要參數都可以輕松調整。
- 最高性能 – 1 MHz 的 16 位 A/D 轉換和全速 USB 數據傳輸。
- 基于 LabView 的用戶友好直觀交錯
- 適合所有用戶 – 包括簡單的設置和高級分析功能
應用實例
- 發展測量
- 光束對準
- 光學系統質量控制
- 監測振動偏轉和運動
- 目標旋轉和位移
- 快速轉向鏡測量
