OLIS偏振工具箱（Polarization Toolbox）是用于DSM 172、DSM 245、CPL Solo及NIR CPL Solo光譜儀的樣品室組件。

該樣品室的獨特之處在于可讓用戶自主調節偏振硬件的位置——包含一至兩個偏振片和一個調制器，這些組件可靈活布置在樣品前或樣品后。通過這種設計，單個樣品室即可同時滿足圓二色性（CD）和圓偏振發光（CPL）1兩種測量模式的配置需求。

在兩種測量模式下，系統均采用”直接減除算法”進行數據采集和處理。DSM軟件支持使用單一探測器及固定位置的偏振片，從而免除了發光測量中的G因子校正（注：該技術同樣免除了圓二色性測量的電子校準需求，相關細節另有技術文檔專門說明）。

偏振態的高速切換功能（50 kHz）還可支持停流光譜等動力學研究。

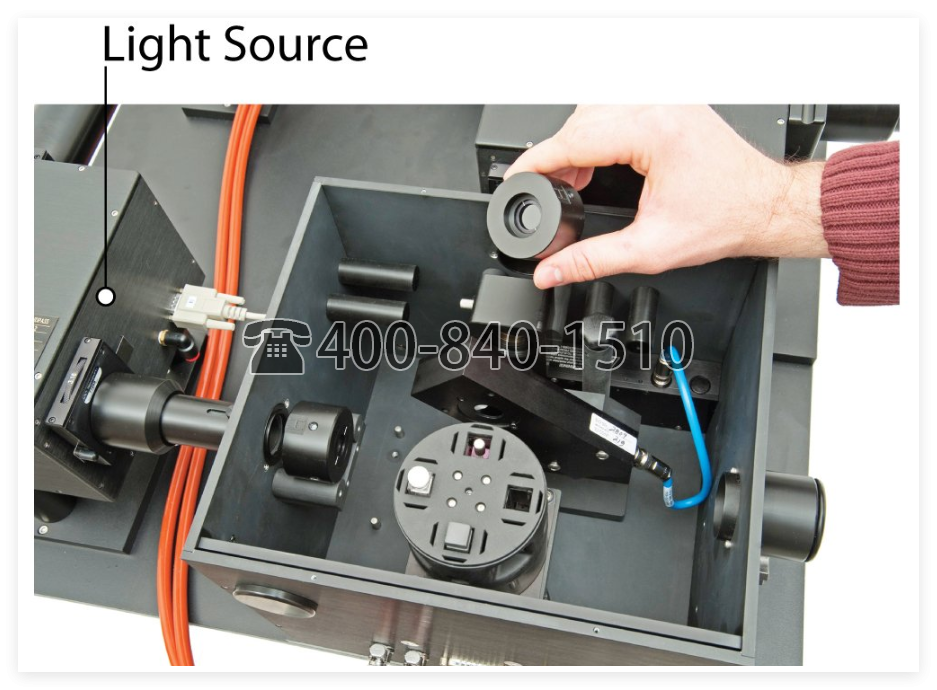

偏振工具箱（Polarization Toolbox）需外接光源，可選擇主機分光光度計（含光源和掃描單色儀）或LED光源。具體配置如下：

? 支持圓二色譜（CD）和圓偏振發光（CPL）測試的DSM 172/245型號：采用氙弧燈和雙單色儀組成的分光光度計系統
? CPL Solo型號：采用特定波長LED光源。經優化選型的LED光源在光強和穩定性方面均優于氙弧燈結合雙單色儀的光源系統

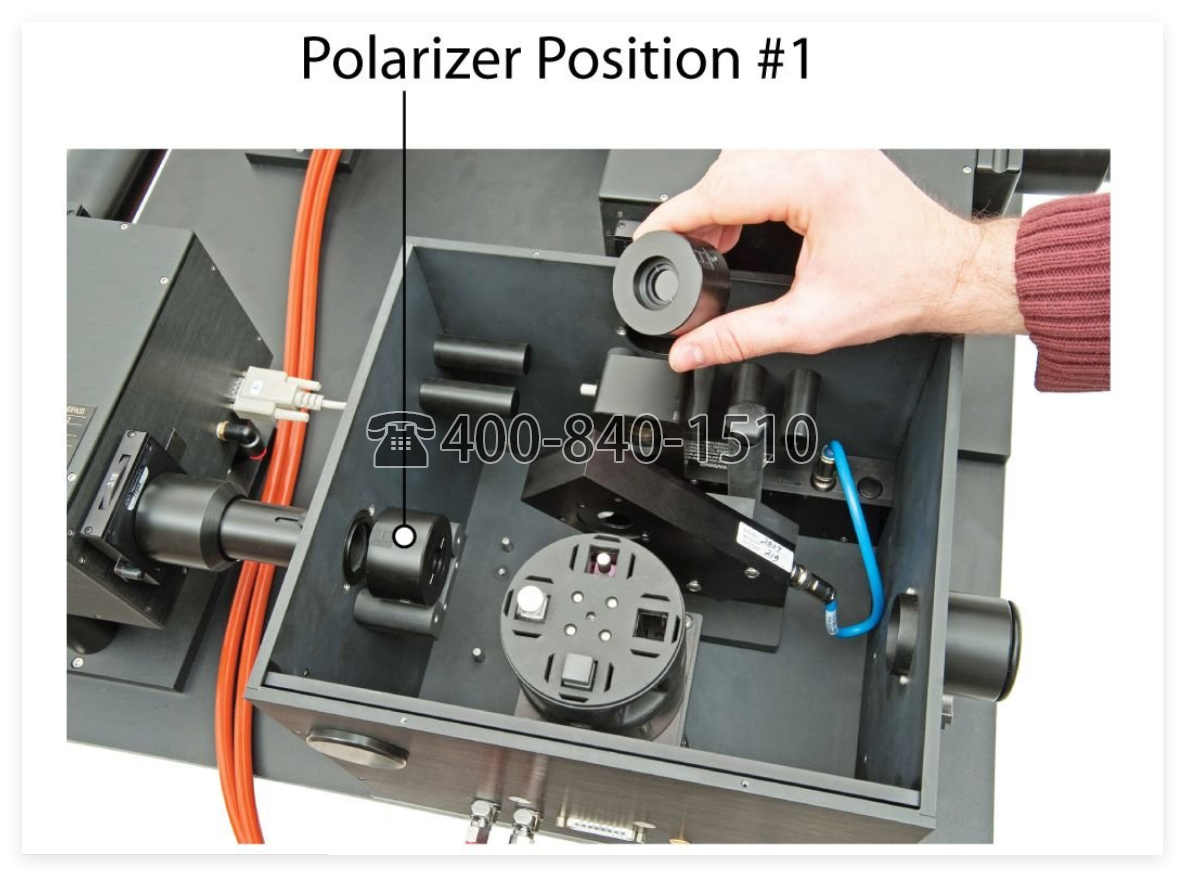

偏振片位置一：在偏振工具箱的入射光入口處設有一個偏振片安裝位。
? 圓二色性（CD）測試：需使用圓偏振光進行測量，因此入射光需通過該位置的偏振片進行偏振化。在此配置下，測量光為偏振光。
? 圓偏振發光（CPL）測試：用于檢測樣品的圓偏振發射光。僅在需要研究偏振激發效應時，才對激發光進行偏振處理。通常情況下不建議偏振化激發光，原因包括：
偏振片會吸收部分激發光，導致檢測靈敏度降低
樣品發射光特性可能不受激發光偏振狀態影響
用戶可根據實驗需求自主選擇激發光的偏振/非偏振狀態。

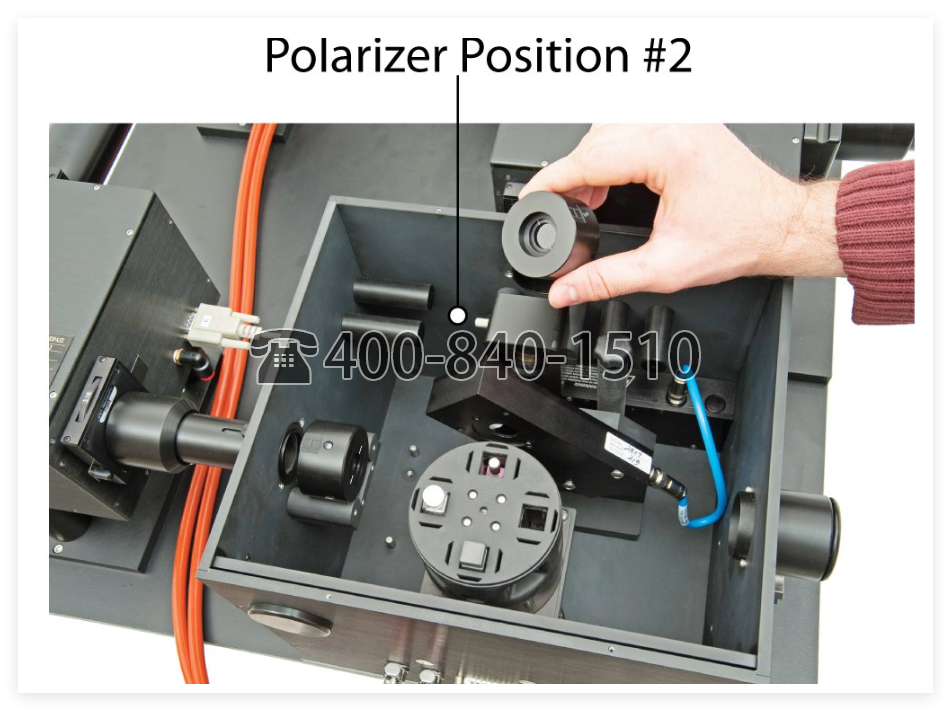

偏振片位置二：偏振工具箱出射端口處設有一個偏振片安裝位（位于樣品室出口與發射光檢測硬件之間）。

? 圓二色性（CD）測試：樣品后光路不配置偏振片。檢測光路呈180°直接進入（吸光度）檢測器，該位置無需使用偏振片。
? 圓偏振發光（CPL）測試：必須在樣品后配置線性偏振片，用于分析樣品的偏振發射信號。CPL信號=左旋圓偏振發射光強度(L)-右旋圓偏振發射光強度(R)。如文獻2所述：”CPL通過測量左右旋圓偏振光的發射強度差，為手性分子體系的激發態特性提供關鍵信息”。該位置必須始終安裝偏振片。

檢測硬件說明：檢測系統獨立于偏振工具箱外置：
CD檢測：采用高速高靈敏度光電倍增管（PMT），將標記的abs(L)/abs(R)原始光子信號傳輸至16位A/D轉換卡，由OLIS軟件處理
CPL檢測：采用高通量單色儀與門控光子計數探測器，精準捕獲flu(L)/flu(R)信號并由OLIS軟件處理。由于檢測光偏振態始終為水平方向，單色儀內偏振效應（包括Wood異常）不會影響光強，故無需進行G因子校正

技術優勢：
本模塊無機械運動部件，實驗過程中無需旋轉偏振片。
技術注解：
1 CPL技術主要應用于：
過渡金屬配位絡合物（僅當與手性配體結合時產生信號）
三價鑭系絡合物
手性內酯
生物大分子（通過Tb3?、丹磺?；?、吖啶或色氨酸等探針檢測，其中色氨酸對蛋白質三級結構變化敏感。未折疊蛋白質無CPL信號）
2 文獻索引：https://pubs.acs.org/doi/10.1021/acs.jpclett.5b01452
