NM Laser激光安全聯鎖LST400 激光快門薄型機身8 mm 孔徑光閘
LST400?保證可靠的性能和 50 W 的光束控制。
??光功率處理：50 W
??孔徑：8 mm
??開關速度：20 ms
??邏輯位置傳感器
??光學元件：金屬或電介質
LST400 激光快門
邏輯位置傳感器
光學元件：金屬或電介質
應用
安全 聯鎖
加工
分叉梁
狹小區域
OEM 集成 頂部裝載器
光學規格
| 孔徑直徑 | 8.0 毫米 |
| 典型光束直徑 | 2.0 至 6.0 毫米 |
| 最大光功率處理能力 | 50 W （介電光學器件） |
| 光學元件選項 | 金、鋁或電介質 |
| Dielectric Optics 后綴 | 1064 nm （-1）、532 nm （-2）、355 nm （-3）、 266 nm （-4）、532/1064 nm （-12） |
| 金屬光學元件后綴 | CO2 （-C2）、IR （-IR）、STD （-AL） |
| Laser Induced Damage Threshold（激光誘導損傷閾值） | 500 mJ/厘米2在 10 ns （自定義 2 J/cm2在 10 ns） |
性能規格
| Open Delay Time | 5 毫秒 |
| 開放上升時間 | 15 毫秒 |
| 打開總時間 | 20 毫秒 |
| 關閉延遲時間 | 5 毫秒 |
| 關閉 Fall Time | 15 毫秒 |
| 關閉總時間 | 20 毫秒 |
| 最小 FWHM 曝光 | 30 毫秒 |
| 最大快門重復率 | 5 赫茲 |
| 輩子 | 5000 萬次循環 |
散熱規格
| 熱功率耗散保持打開 | 4 瓦 |
| 熱功率耗散循環 | 5 Hz 時為 10 W |
| 用于散熱的安裝表面 | 基準 A、基準 B |
自定義選項
| 孔徑大小范圍 | 8 mm、10 mm、 8 x 12 mm 長圓形 |
| 光學元件選項 | 金、鋁或電介質 |
| 線長 | 任何長度 |
| 電線/電纜類型 | 特氟龍或乙烯基 |
| 連接器 | 任何 6 針連接器 |
| 鑒定 | 雕刻、標簽 |
電氣規格
| 電源 | 24 VDC，1 安培額定值 |
| 電氣驅動電路 | 升壓開路 = 24 V，+45 ms 保持開路 = 7 V 延遲關閉 = 8 ms 制動器關閉 = 24 V，持續 6 ms |
| 推薦控制器 | CX4000B |
| 繞組電阻 | 15 歐姆標稱 |
| 繞組電感 | 10 毫秒 |
| 位置傳感器 | 邏輯 TTL，需要 5 VDC @ 30 mA |
| 電纜/電線類型、編號、長度、端接 | 22 克，六根線，18 英寸， MTA-100，AMP，部件號 643813-60 |
| 用戶驅動電路/帽放電 | 24 V，C=4700 mmF，R=50 歐姆， 使用反激二極管 1N4001 |
| 用戶驅動電路/PWM 型 | 24 V 持續 50 ms，然后降至 7 V 保持，使用反激二極管 1N4001 |
LST200SL
Wire Pin # – 顏色
| 1 – 紅色 | 功率繞組 （+） |
| 2 – 黑色 | 功率繞組 （-） |
| 3 – 紫羅蘭色 | 傳感器電源，5 VDC（+） – 30 mA |
| 4 – 黃色 | 常開傳感器 （HI – Open） |
| 5 – 橙色 | 常閉傳感器 （HI – Close） |
| 6 – 藍色 | 5V 回路和傳感器接地 |
屬性
| 尺寸 | 3.80 英寸x 2.06 英寸x 0.64 英寸 |
| 重量 | ~4 盎司 |
| 分類 | 安全/流程 |
| 重力注意事項 | 底座向下時的對稱開/關速度。 倒置安裝使用更多功率 |
描述

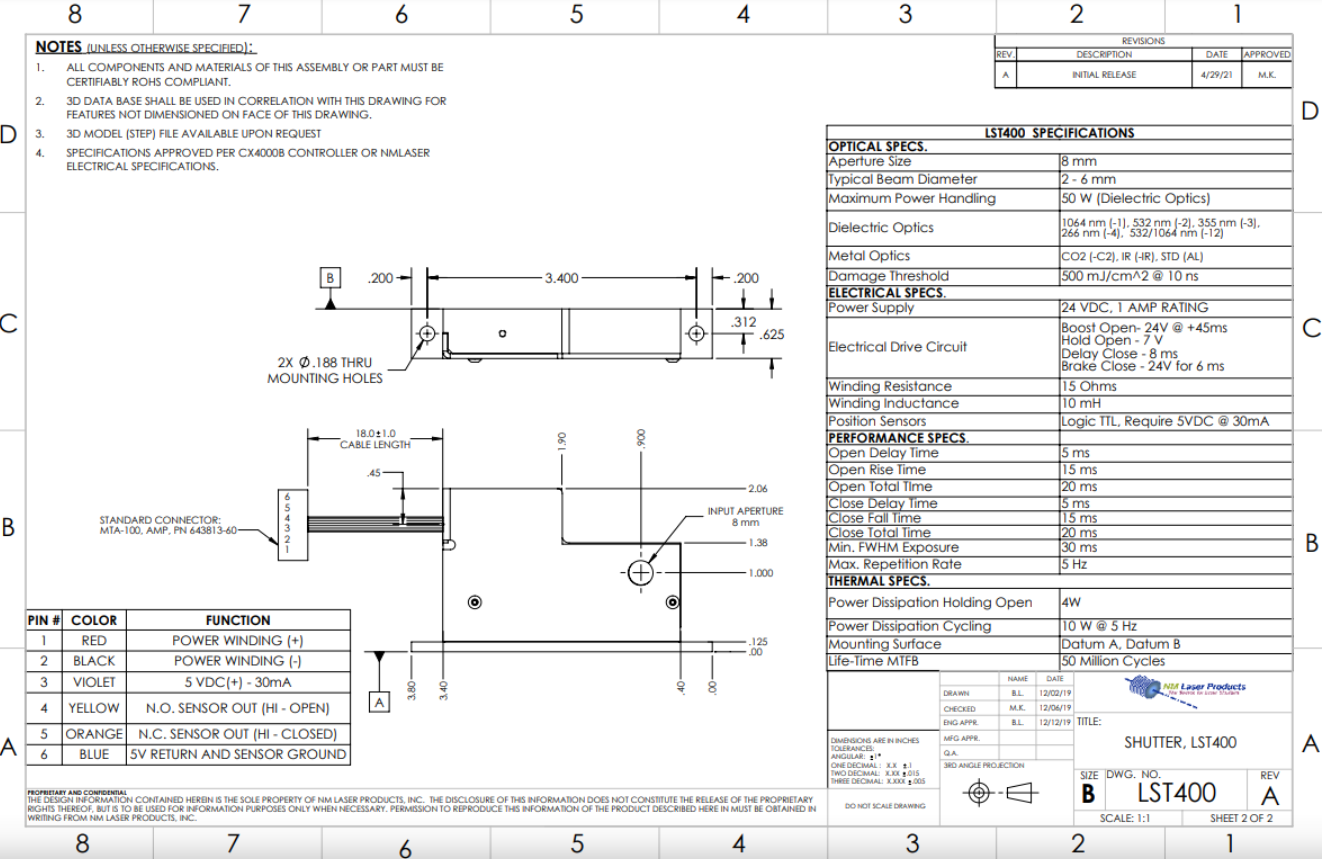

LST400?激光快門型號設計用于激光安全聯鎖和加工應用。LST400 標配用于打開和關閉狀態的 TTL 輸出位置傳感器。薄型機身和 8 mm 孔徑可容納許多流行的激光源。兼容的系統控制器是圍繞 24 VDC 設計的CX4000B或用戶構建的電路。選項使用后綴代碼系統可用。許多選項在制造后無法安裝，因此請謹慎選擇。選擇 -C2 用于 CO2 激光器（參見?LST400-C2）。選擇 –IR 后綴以供 IR 使用，從大約 700 nm 開始。–IR 后綴將鍍膜的鋁鏡替換為金色。標準在深紫外到約 700 nm 范圍內都很好（參見 LST400-AL）。特殊的介電鏡可用于 OEM 應用（參見?LST400-123?或?LST400-4）。還提供電纜選項，請致電了解詳情。 此模型的特殊注意事項包括損傷閾值評估。該快門不適用于高能量、低重復率、焦耳級 Q 開關激光器（有關這些應用，請參見?LST800?或?LST500）。如果光功率耗散接近額定值的上限，則必須特別注意熱安裝。對于更小的封裝或高速處理，請考慮?LST4WBK2?或?LST200SLP。 此型號的限制使用僅限于損傷閾值和波長考慮。它可以在重力的任何方向上使用;標準安裝中的開關更對稱。有關尺寸，請參閱 Mechanical 圖紙。另請參閱技術信息菜單中的應用說明，了解重要的作問題，包括：熱安裝、用戶構建的電路、極化、壽命、抖動、真空作和污染。請參閱產品列表頁面以比較激光快門型號。
