美國NM Laser激光快門驅動程序CX4000B PCB級驅動器調節保持電流
激光快門驅動程序

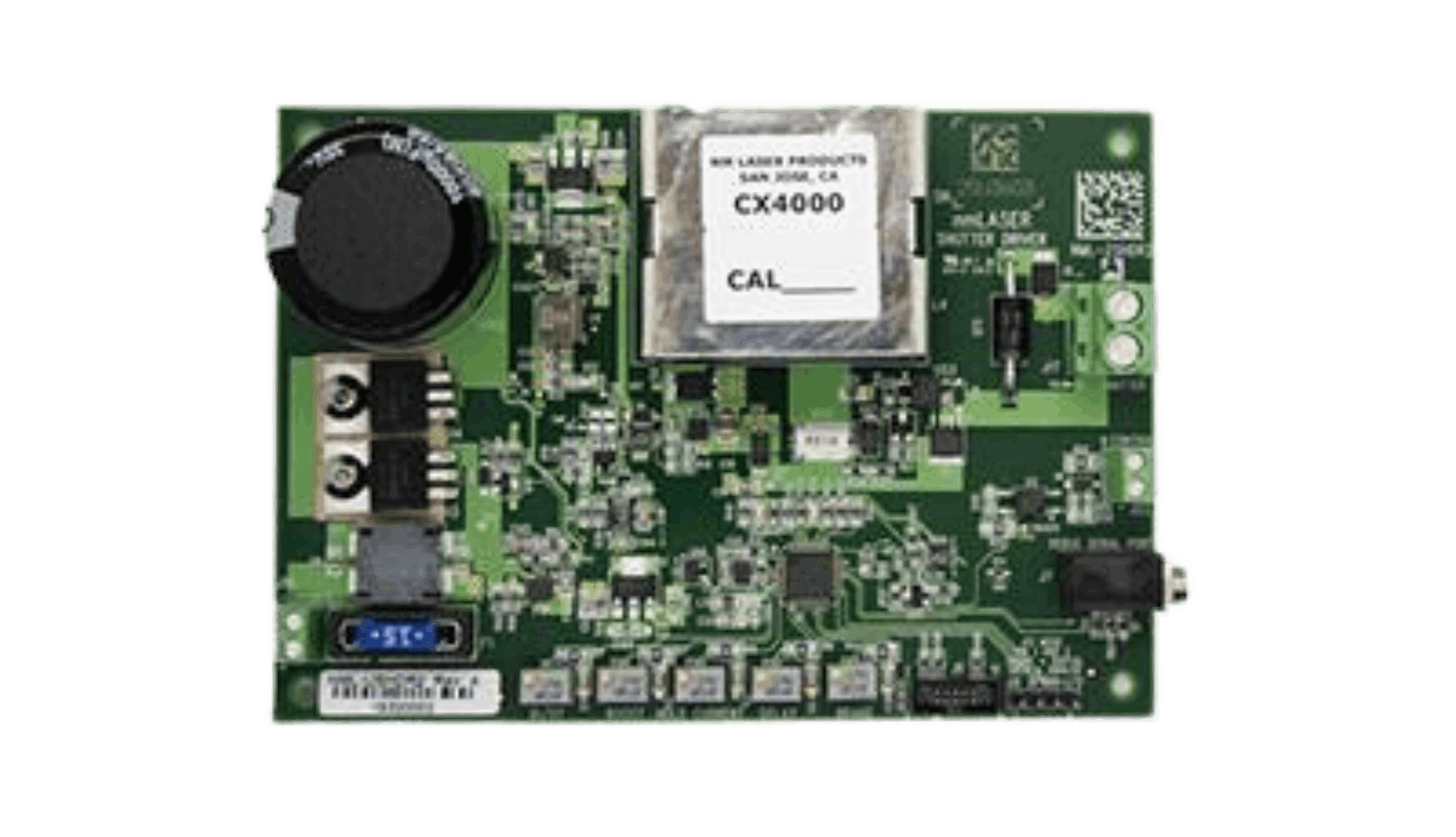

CX4000B 激光快門控制器是由直流電源供電的 PCB 級驅動器。它為感應快門負載提供定制的功率波形。該驅動器提供高速和高功率性能，甚至可以驅動最苛刻的快門。
控制器通過五個磁力參數管理運動阻尼。它斜坡軟開電流，提高通電開路，調節保持電流，應用延遲功能，并激活制動關門阻尼。它包括電源和控制端子的反極性保護。光隔離可降低控制信號中的噪聲。所有組件均符合?RoHS（無鉛）合規標準。
CX4000B
CX4000B
的特點?CX4000B 激光快門驅動器集成了創新功能，可實現流暢的作和增強的性能：
??可編程參數：可定制的設置，以實現定制性能。
??快速開關速度：在要求苛刻的應用中實現精確計時。
??高峰值電流能力：輕松處理大功率百葉窗的能源需求。
??模擬/數字作模式：為各種控制要求提供靈活性。
??外殼盒：安裝更輕松，保護更強。
美國NM Laser激光快門驅動程序CX4000B PCB級驅動器調節保持電流特點
最快的開關速度
高峰值電流
模擬/數字模式
帶外殼盒的可編程參數
美國NM Laser激光快門驅動程序CX4000B PCB級驅動器調節保持電流應用
OEM集成
快速原型設計
研發
教育
CX4000B 激光快門控制器規格
| 電源要求 | 24 ± 0.5 VDC，額定電流 3 A |
| 控制信號要求 | 3 – 24 VDC 方波 |
| 軟開路 （穩壓） 電流斜坡上升 | 0-50 毫秒 |
| 升壓脈沖時間 （全電流開路） | 0-200 毫秒 |
| 峰值升壓電流 （來自板載浪涌電容器的短脈沖） | 一個 10 |
| 保持開路電流 （穩壓） | 0 – 5 安 |
| 延遲時間（阻尼功能） | 0-50 毫秒 |
| 制動脈沖時間 （Close Damping） | 0-50 毫秒 |
| 連接 （全部） | 2 針螺絲端子 |
| 鑒定 | 型號/校準標簽 |
| 合規 | RoHS，IPC-A-610 2 類 |
CX4000B 快門控制器波形
CX4000B 激光快門控制器 電氣驅動
Power–Up 注意事項：用戶的電源應能夠?qū)⒗擞侩娏饕隒X4000B浪涌電容器。在作中，驅動激光快門負載所需的浪涌電流來自CX4000B電容器。如果可用電源的額定電流最小，則可能無法達到快門最大速度。

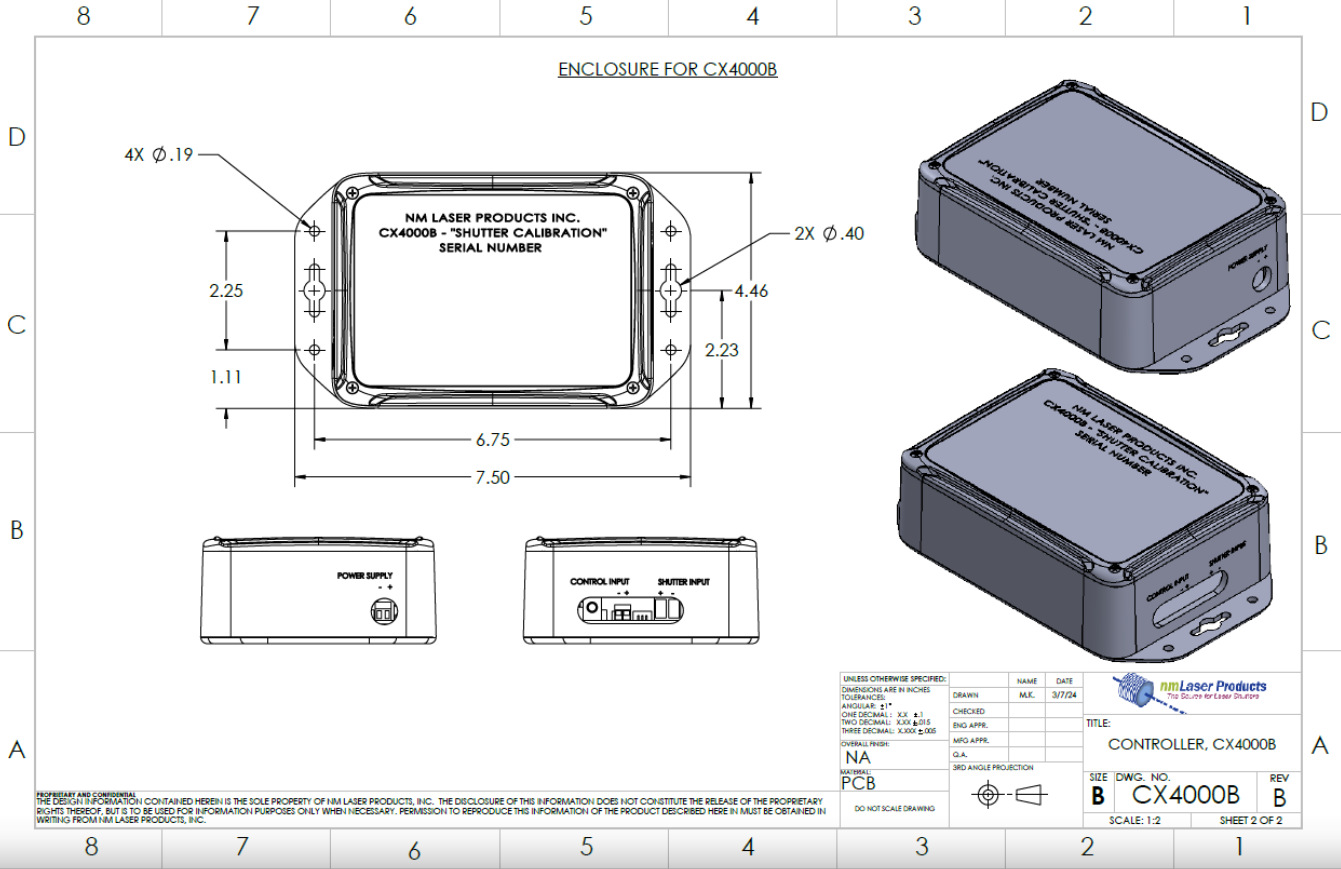

連接和作程序：有關安裝孔的位置和間距以及連接極性，請參見機械圖。
- 將 PCB 安裝在板底部，最小 0.25 英寸的支座。將支座、墊圈和螺釘頭的直徑保持在限制范圍內，以避免接觸板上的痕跡。
- 將 24 VDC 電源連接到電源端子。內置熔斷器。
- 將信號源連接到控制信號輸入接頭。
- 將快門線連接到輸出接頭。確保百葉窗是熱安裝的！
- 打開直流電源的電源，施加輸入/控制信號，快門將開始以控制信號設定的頻率運行（不超過快門額定值）
電力驅動
有可能的使用：在開關性能至關重要的情況下，尤其是在大孔徑和高速激光快門上，CX4000B提供了在用戶構建的電路上難以實現的性能參數。它可以驅動所有安全/過程激光快門和所有調制激光快門。
校準：該裝置通過微控制器和/或微調電位器進行工廠編程，用于每個相應的激光快門型號，如果是大型光學快門，則額外校準重力定向效果。產品上的標簽表示配套激光快門型號。
快門兼容性：我們所有的激光快門都可以用 CX4000B 驅動。在更高性能的快門中，通常只有通過仔細的波形開發和校準才能使用 CX4000B 來實現最終的性能、切換速度和重復率。
OEM 集成注意事項：
電氣安全：?24 VDC 標準電源輸入便于在集成系統中進行電氣安全認證。
控制信號和連接：?輸入控制信號通常為 TTL 或高達 24 VDC。正極性打開快門。極性標記顯示在機械圖紙和 PCB 絲網標簽上。輸入為電阻式輸入，通過具有 1 V 壓降的光隔離器 LED，約為 2.4 KΩ。您的信號源必須能夠提供所需的電流，在 TTL 電壓下通常小于 2 mA，在 24 V PLC 下通常高達 10 mA。
輸出功率和連接：激光快門控制器輸出針對每個快門型號優化的感應負載波形。通常，將 24 V 施加到負載預設時間，然后控制器將使用 PWM 將電壓降低到長期保持水平。CX4000B 具有調節保持電流的額外好處，可在快門的額定工作溫度范圍內實現最佳性能。快門電感器不是 PWM 開關電路的一部分，只是一個感性負載，降低了開關噪聲。
美國NM Laser激光快門驅動程序CX4000B PCB級驅動器調節保持電流描述
CX4000B?激光快門控制器是由直流電源供電的 PCB 級驅動器，可為感應快門負載提供自定義功率波形。該控制器旨在提供高速、高功率波形，適用于驅動我們最苛刻的快門。主要功能包括通過磁力管理的 5 個參數（軟開路電流斜坡、通電開路升壓、調節保持電流和延遲/制動關閉阻尼功能）進行運動阻尼、電源和控制端子上的反極性保護（熱插拔）、用于噪聲隔離的控制信號光隔離?？刂破髦惺褂玫乃薪M件均符合 RoHS（無鉛）標準。
