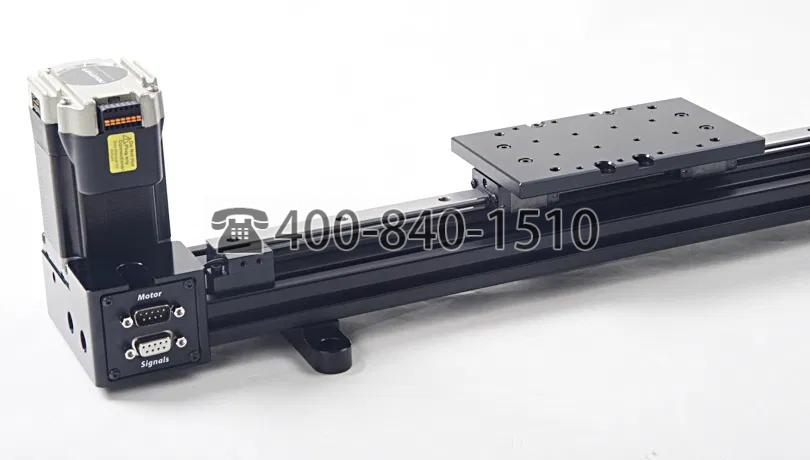

Newmarks DB系列長行程導軌，直線滑軌，行程滑動導軌，皮帶驅動長行程直線滑軌，行程長度從400毫米到1500毫米不等, 皮帶驅動-滑軌導向直線運動模組, 適用于高速度、高加速度、低維護以及平穩運轉的動態應用單元
DB系列皮帶驅動線性滑軌的行程長度從400毫米到1500毫米不等。DB系列標配高扭矩NEMA 23步進電機或可選的MDrive智能步進電機。兩個電機也可選配旋轉編碼器。可選的5:1齒輪箱可用于需要更高軸向力和更低速度的應用。行程末端限位開關是DB系列線性級的標準配置。

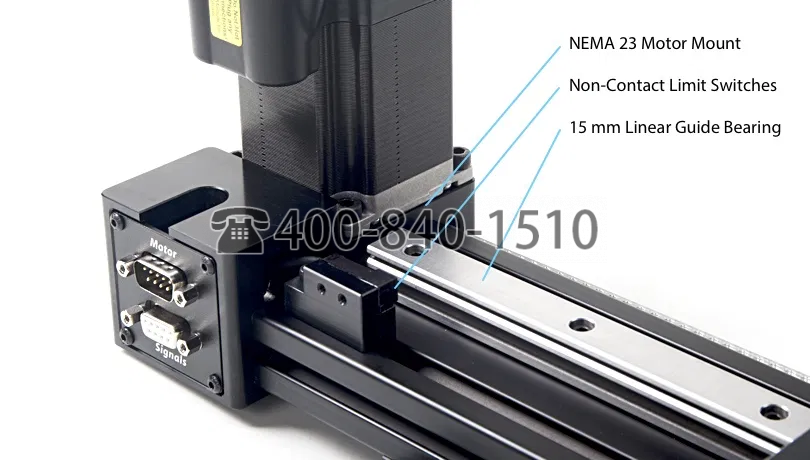

驅動系統采用16毫米寬的鋼加固正時皮帶來移動托架。車廂騎在15毫米直線導軌軸承螺栓固定到一個硬鋁擠壓底盤。
所有DB系列直線滑軌均由6061鋁合金加工而成，黑色陽極氧化。
DB系列直線滑軌主要參數：
行程長度 | 400 mm, 600 mm, 800 mm, 1000 mm, 1500 mm |
分辨率 | 4 μm @ 125 microsteps |?0.8 μm with 5:1 gearbox |
編碼器 | 安裝光電旋轉編碼器，讀取電機，4000 CPR，帶索引 |
每轉電機直線行程 | 100.53096?mm/rev |
單向重復性 | 10 μm |
雙向重復性 | 75 μm |
精度 | ±100 μm |
最大速度 | 1000 mm/sec | 300?mm/sec?with 5:1 gearbox |
最大有效載荷 | 22.6 kg (50 lb.) |
重量 | DB-400: 5 kg (11 lb.) | DB-600: 5.9 kg (13 lb.) | DB-800: 6.8 kg (15 lb.) | DB-1000: 7.5 kg (16.5 lb.) | DB-1500: 9.5 kg (21 lb.) |
限位開關 | 行程兩端的感應開關 |
材料和表面效果 | 鋁合金，黑色陽極氧化 |
操作溫度 | 0°C to 50°C |
DB系列直線滑軌帶步進電機尺寸圖：
Newmarks DB系列–長行程導軌介紹視頻：
