美國Mercury Scientific 粉體流變儀 REVOLUTION 粉末分析儀
REVOLUTION 粉末分析儀可以通過測量粉末在轉鼓中的功率、時間和能量變化來測量粉末的流動、固結、顆粒、結塊、包裝和流化的能力。這些數據可用于量化粉末在混合、壓片、混合和運輸?shù)裙に噾?yīng)用中的顆粒行為。
REVOLUTION 粉末分析儀易于加載且可自動完成，消除了人為錯誤的機會。
儀器是如何工作的？

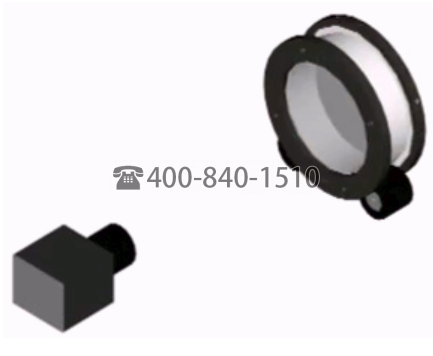

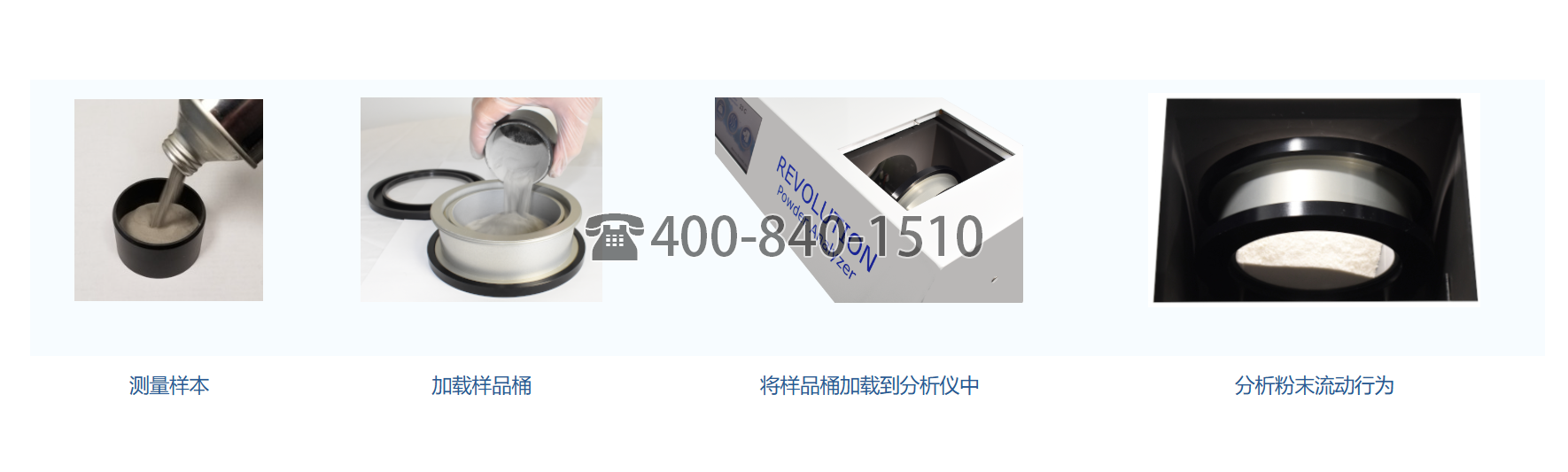

REVOLUTION 粉末分析儀由一個旋轉鼓組成，用于測量顆粒和流化材料的流動特性。有多種桶尺寸可供選擇，從需要 10 cc 樣品的桶到使用 500 cc 的桶。該儀器非常易于使用。使用提供的樣品杯收集測量體積的測試粉末。然后將樣品裝入樣品桶中，將樣品桶放在儀器內部機器視覺相機前面的兩個滾輪上。滾筒是后燈或前燈，具體取決于所需的測量值。開始測試，用相機拍攝樣品粉末的圖像，并在滾筒轉動或振動時使用圖像分析軟件進行分析。分析軟件可定位粉末并自動測量每張圖像的多個粉末參數。
步進電機轉動高精度硅膠輥，而硅膠輥又使?jié)L筒旋轉。操作員可以設置分析的轉鼓轉速（范圍 0.1 至 200 RPM）和準備時間（范圍 0 至 999 秒）。在背光照明的幫助下，數碼相機在旋轉過程中拍攝粉末的數字圖像。圖像可以以每秒 500 幀的速度累積。
該軟件使用專利算法，從由于滾筒旋轉而收集的圖像中測量粉末的行為，以及這種行為如何隨時間變化。然后，這些數據用于計算代表粉末質量和加工能力的各種參數。
測試以低速、中速和高速以及振動能量運行
慢速? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?中速? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?速度塊? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?振動
以精確的間隔和高速拍攝樣品粉末的圖像，以捕捉粉末的行為。粉末流動不是隨機的，而是按時間順序的，因此必須以足夠快的速度拍攝圖像以捕捉真實的粉末行為。幀速率通常為每秒 10 到 500 幀，完整測試使用 5,000 到 10,000 張圖像。實時分析每個圖像，并測量與粉末流動特性相關的參數。然后在粉末開始流動、停止流動和流動期間提取數據。
慢速成像速率 每秒 1 幀
Just random images – 速度太慢，無法確定粉末的作用
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
慢速成像速率 每秒 1 幀? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 快速成像速率 每秒 20 幀
Just random images – 速度太慢，無法確定粉末的作用? ? ? ? ? ? ? ? ? ? 時間序列 – 可以看到粉末何時開始和停止流動
用戶可以執行以下類型的分析：?結塊、流動性、流化、造粒、多流和堆積。
粉末流動性定義為粉末在一組指定條件動的難易程度。其中一些條件包括：粉末上的壓力、粉末周圍空氣的濕度以及粉末流經或流出的設備。對于某些應用，流動性的難易程度只是由粉末是否流動來定義，即所謂的“不通過”方法。唯一的問題是：粉末是否會流經系統？對于其他應用，粉末流動的速率和一致性很重要。
以下是一些流速和稠度很重要的工藝示例：粉末模具每次都必須填充相同數量的粉末，或者消費品必須順利地從小容器中流出。
任何用于測試粉末流動性的設備都必須考慮應用問題和加工條件，以便向用戶提供相關數據。測試設備中的粉末必須與所研究過程中的狀態相同。這可確保流分析適用于問題。
REVOLUTION 粉末分析儀是測量以下物質的完美粉末測試儀：
a.)粉末在低應力情況下的流動性
b.)研究粉末在所有應用中流動后的行為
c.） 確定粉末在過程中移動時的狀況。
| 流動性方法是根據評估的工藝條件選擇旋轉時間和速度來創建的。將 10-500cc 的樣品放入測量鼓內。該儀器針對一定數量的雪崩或數據點運行。 |
被測樣品 |
該儀器可測量與鼓中樣品行為相關的 20 個參數，包括雪崩能量、斷裂能量、表面分形、樣品密度、雪崩角等。此外，還將計算所有這些測量值的標準差。圖 A?顯示了樣品桶中粉末隨時間變化的能量水平。 |
圖 A?– 樣品能量與時間的關系 |
? ? ? ? ? ? ? ? ?

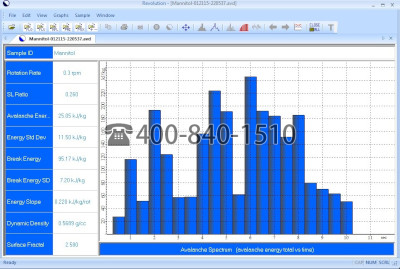

| REVOLUTION 粉末分析儀通過測量每次雪崩的粉末功率變化來計算功率平均值。雪崩頻譜以圖形方式顯示了圖 B?中每個雪崩頻率下的總功率幅度。
|
圖 B?– Avalanche Spectrum |
| REVOLUTION 粉末分析儀還可以測量每次雪崩的雪崩角和靜止角。圖 D?中顯示的角度圖表示開始和繼續粉末流動所需的角度。靜止角通常非常接近材料的靜止角。RPA?的優勢在于，這些測量可以進行數百次，為每個測量參數提供可重復的平均值和范圍。
|
圖 D?– 雪崩角和靜止角 |
REVOLUTION 粉末分析儀可測量許多參數，以幫助確定粉末之間的差異并建立預測粉末性能的參數。這些測量包括分形尺寸、粉末體積和表面線性度。流動性測試完成后，軟件將為用戶提供統計分析。
