LUXIMA TECHNOLOGY LUX2810 CMOS圖像傳感器

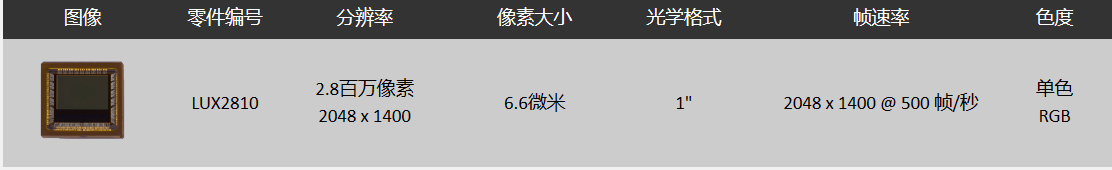

LUXIMATM?LUX2810?圖像傳感器是一款 280 萬像素 500 FPS?全局快門?CMOS 數字傳感器，適用于 3D 掃描、口腔內掃描、牙科、運動分析、激光三角測量、線性輪廓分析和晶圓檢測市場。它采用片上 12 位模數轉換器和 32 路并行數據 LVDS 輸出，易于集成并降低系統噪聲。它還可以縮小窗口，以實現更快的幀速率。傳感器支持同時 8 個區域讀出，窗口位置靈活。用戶可通過 X、Y 窗口獲得更快的幀頻。彩色和單色均采用 238 uPGA 陶瓷封裝，占地面積小，僅為 23 mm × 21.5 mm。
| 規范 | 描述 |
|---|---|
| 光學格式 | 1” |
| 主動解析 | 2048 x 1400 像素 |
| 像素 | 6.6 um 間距 PPD 全局快門像素 |
| 滿阱（線性） | 13,700 E- 典型值 @ 模擬增益 1.7 5,500 E- 典型值 @ 模擬增益 4 |
| 讀取噪聲 | 26 E- 典型 @ 模擬增益 1.7 23 E- 典型 @ 模擬增益 4 |
| 響應 | 11.0 V/Lux-s @ 525 nm，無彩色濾光片 7.56 V/Lux-s @ 525 nm，帶彩色濾光片 |
| 轉換增益 | 68 伏/e- |
| 動態范圍 | 54.3 dB 典型值 @ 模擬增益 1.7 47.86 dB 典型值 @ 模擬增益 4 |
| 高動態范圍模式 | 支持雙斜率和三斜率響應 |
| 幀率 | 1,000 幀/秒 @ 2048 x 1400 1,400 幀/秒 @ 1920 x 1080 2,000 幀/秒 @ 1280 x 1024 4,000 幀/秒 @ 640 x 512 更快的幀速率和更小的 X，Y 窗口尺寸 |
| 感興趣區域 | 支持窗口化和多達 8 個同步 ROI |
| 分箱 | 2 x 2 |
| 模數轉換器 | 12 位、10 位、8 位 |
| 模擬增益選項 | 1 倍 – 8 倍 |
| 時鐘速率 | 95 MHz（最大） |
| 數據輸出 | 32 個 LVDS 通道 多路復用模式（16、8 或 4 個 LVDS 通道） 每通道 1,140 Mbps @ 95 MHz @ 12 位模式 每通道 950 Mbps @ 95 MHz @ 10 位模式 每通道 760 Mbps @ 95 MHz @ 8 位模式 |
| 電源 | 3.3V 模擬、1.8V 模擬、1.8V 數字 |
| 功耗 | 1.676W @ 1,000 FPS 全分辨率 |
| 封裝類型 | 238 陶瓷 uPGA，基底面為 23 mm × 21.5 mm |
| 顏色濾鏡 | 彩色或單色 |
