諧振式光學相位調制器
適用于單頻應用的高效調制器

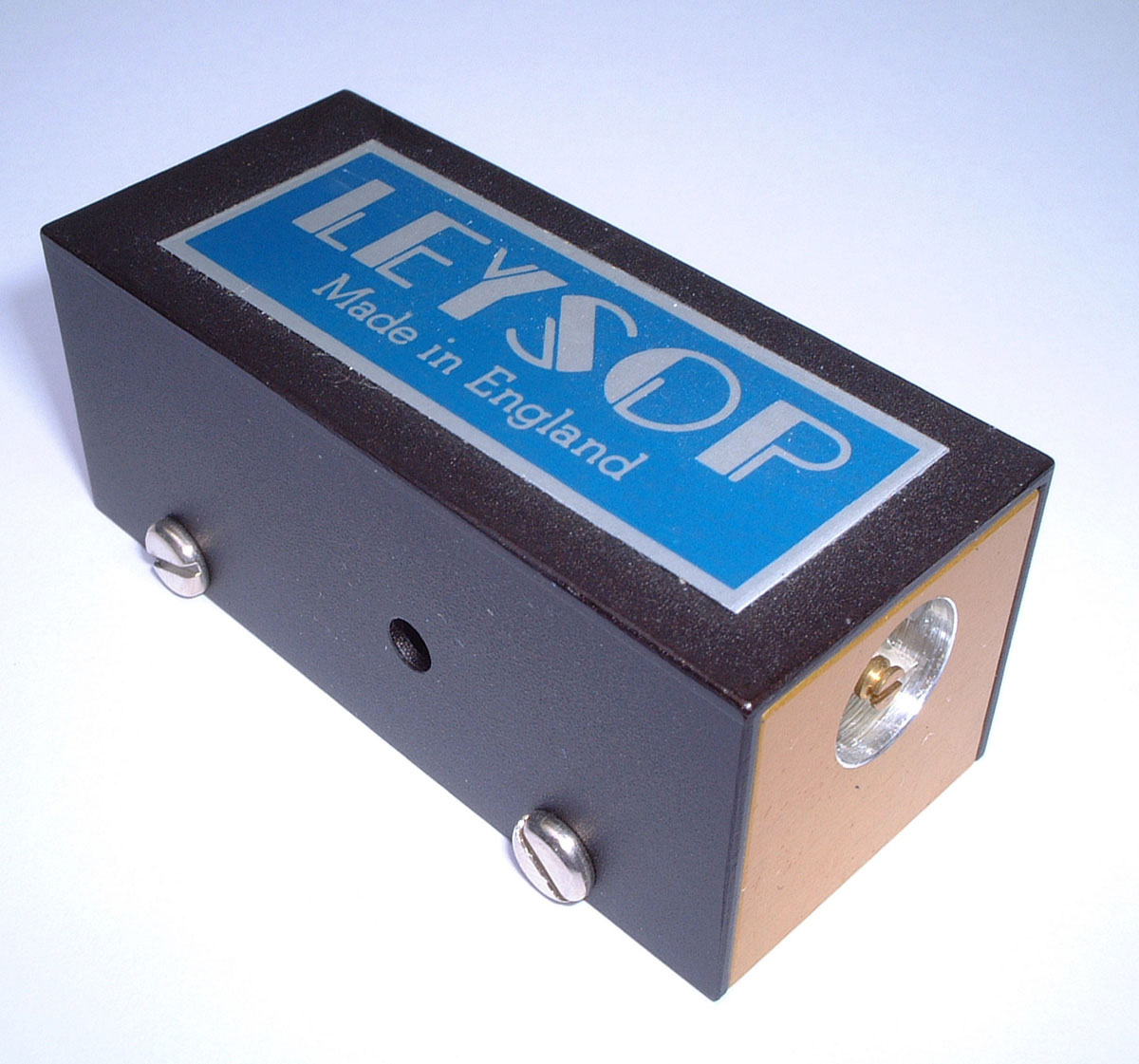

諧振式相位調制器PM4-100（可選4 MHz至100 MHz版本）
通過將電光晶體置于調諧電路中，該器件能以較低驅動電壓實現高達π弧度的相位調制。在50 MHz至100 MHz頻率范圍內，諧振電路可使晶體兩端電壓增益達到50Ω輸入驅動電壓的約10倍；低頻版本的電壓增益可進一步提升至輸入電壓的20倍左右。

對于調諧電路結構，通常僅需1-2瓦驅動功率即可實現最大化一階邊帶調制的效果（約1.8弧度相移）。

當前供貨版本不含驅動源，但可適配絕大多數50Ω輸出阻抗放大器驅動。

典型性能參數
光學波長范圍：600-1300 nm（鉭酸鋰晶體）
晶體配置：布魯斯特角切割或AR鍍膜垂直入射棒
通光孔徑：2mm
射頻驅動功率：最大2瓦（π弧度調制）
光學頭調諧范圍：中心頻率±15%
諧振電路電壓增益：>10倍
光學頭輸入阻抗：?50Ω
注：以上數據基于70MHz工作樣機測得

布魯斯特角切割 vs 直角切割晶體
我們提供布魯斯特角切割和直角切割（AR鍍膜）兩種晶體方案。布魯斯特角切割晶體電容更低，更易通過常規電路元件實現中高頻諧振，而短尺寸直角切割晶體亦有應用。低頻場景則更適合采用高電容特性的長晶體，其與串聯諧振電路匹配性更佳。

非諧振式方案（擴展說明）
雖然本頁主要介紹諧振式相位調制器，但在需要寬帶寬調制或載波相位數據編碼（脈沖相位調制）時，窄帶特性的諧振器件并不適用。此時可選用我們橫向場調制器系列的EM200或RTP調制器（詳見側邊欄）。需注意：相位調制優化需在制造時調整晶體取向排列。常規偏振調制器雖可充當相位調制器使用（靈敏度降低50%），但專為相位調制設計的器件若用于偏振調制會出現熱穩定性問題（缺乏雙折射補償結構）。

應用場景
我們最初開發的布魯斯特角切割80MHz調制器用于某激光制造商的飛秒激光鎖模系統——其超低插入損耗和零雜散背反射特性曾是理想選擇（近年逐漸被新技術替代）。當前主要應用于諧振腔與原子參考躍遷的相位鎖定（即Pound-Drever-Hall技術），以實現光源頻率穩定。
