leysop法拉第旋轉器、leysop法拉第隔離器
法拉第效應（磁致旋光效應）是指當光束在軸向磁場存在的情況下通過某種材料時，其偏振面會發生旋轉的物理現象。該效應與光線通過石英等旋光性物質時產生的現象類似，但其本質區別在于：法拉第效應的旋轉方向與光波傳播方向無關。
舉例說明：當光線單向通過磁光介質時，觀察者會看到偏振軸發生順時針旋轉；若光線被反射后再次通過同一介質，觀察者將看到偏振軸繼續疊加相同的順時針旋轉（而在旋光性介質中，光線會先順時針旋轉再逆時針等角度旋轉恢復初始狀態）。具有這種特性的器件稱為法拉第旋轉器。
實際器件的基本設計采用光學材料棒（置于永磁體產生的軸向磁場中，通常為端面磁化的環形磁體）。雖然某些光學玻璃（如SF57及根據維爾德常數優選的特種玻璃）也可使用，但我們僅采用最高品質的單晶鋱鎵石榴石（TGG）。這種材料在可見光至近紅外區域具有最高的維爾德常數，并能實現高功率承載與低光學畸變。

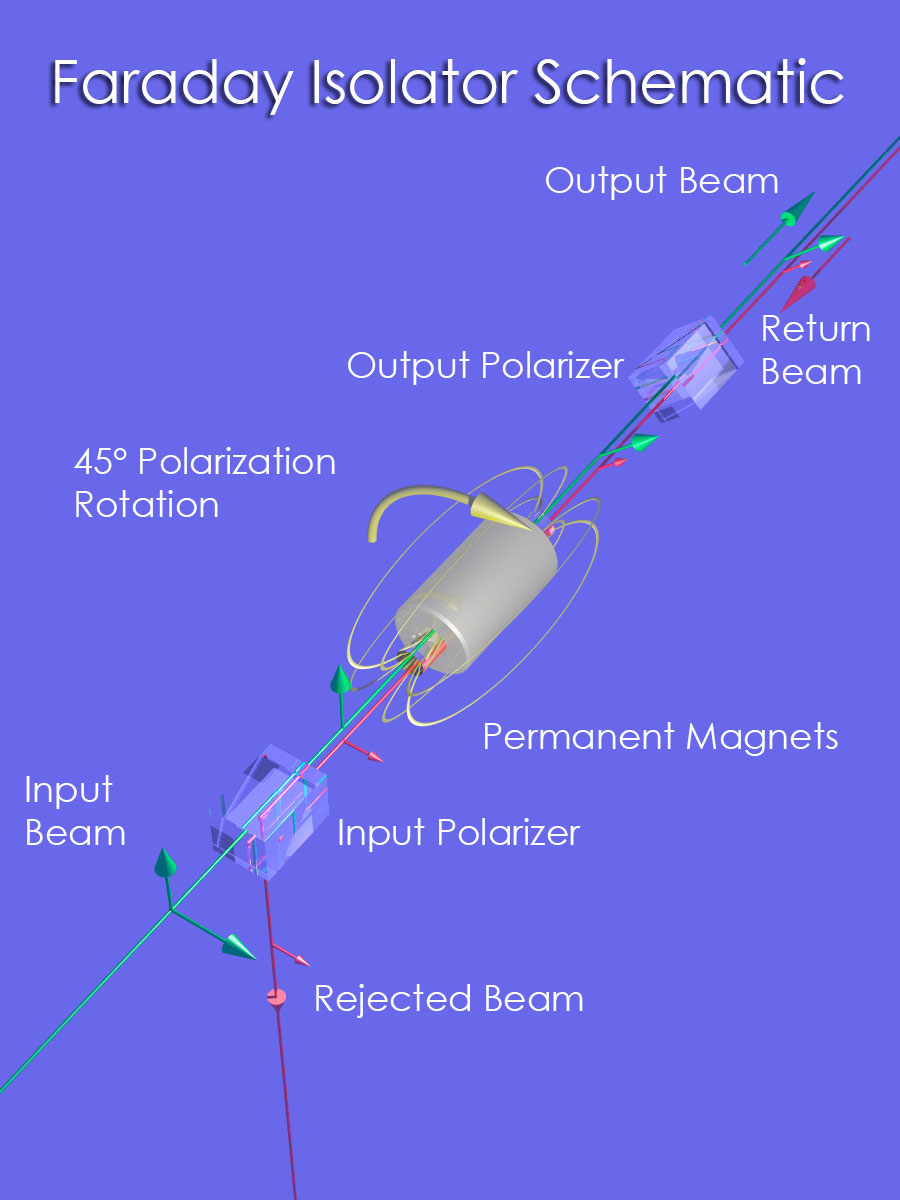

法拉第隔離器工作原理示意圖
構建法拉第隔離器需在旋轉器基礎上添加一對偏振片，并將旋轉角度設定為45°。反射光再次通過隔離器時旋轉角度會疊加，使得輸入光與反射光在隔離器入口處的偏振態產生90°差異，從而被輸入偏振片阻擋。輸出偏振片則用于凈化返回光線的偏振態（見圖示），確保即使光線在返回過程中發生退偏振仍能維持良好的隔離效果。
即便使用TGG晶體，法拉第效應仍較微弱，因此需要強磁場。由于維爾德常數（性能指標參數）與波長密切相關，該效應還具有波長敏感性。波長越長，為實現45°旋轉角所需的磁場強度就越高。為此我們提供兩種基本設計：針對短波長的FOI 5/57型采用常規永磁體排列，體積略小于長波長型號；而FOI 5/711型采用特殊磁體排列以產生超高強度磁場，滿足在約1μm波長實現45°旋轉的要求。5/57型可通過螺紋調節TGG棒插入磁組件的深度來調諧波長（需卸下輸入偏振片進行操作，重新安裝簡便）。
FOI 5/711型采用對向磁體排列，通過調整磁極間距改變TGG棒固定區域的磁場強度。整個外殼通過螺紋機構進行調節，同樣建議操作時移除偏振片。一般而言，F(xiàn)OI 5/57型可調諧約100-150nm波長范圍，而FOI 5/711型只能在出廠設定波長±5%范圍內調節。相比其他廠商常用的旋轉輸出偏振片角度的調諧方式，我們的方法雖顯繁瑣，但能避免非45°對準導致的附加插入損耗，更有效提升系統正向/反向波的相對對比度。
關于隔離度指標：宣稱器件能提供＞-40dB反向光隔離度很容易，但若無條件說明則毫無意義。我們?yōu)?mm孔徑器件標注＞-30dB的最低保證值，適用于光束直徑≤3.5mm且在常規無溫控實驗室環境下的溫度波動范圍。不參與”參數競賽”而提供更現實的指標是我們的原則——當然在精心調試和溫控下＞-40dB完全可實現。
偏振片可作為整體組件安裝于隔離器。標準配置為自主研發的優異格蘭-泰勒型方解石偏振器，也可根據需求安裝其他類型或單獨提供旋轉器單元。
產品規格
FOI 5/57法拉第隔離器 | FOI 5/711法拉第隔離器
型號 | FOI-5/57 | FOI-5/711
通光孔徑 | 5 | 5
波長范圍 | 500-900 | 900-1100
隔離度(dB) | ＞30 | ＞30
插入損耗(dB) | ＜0.5 | ＜0.5
調諧方式 | 三段調諧范圍：500-750/750-850/800-900 | 固定波長±5°旋轉
尺寸
不含偏振片 | Φ60×58 | Φ75×75
含偏振片 | Φ60×100 | Φ75×120
另可提供8mm孔徑型號（如FOI-8/57和FOI-8/711），但TGG晶體成本隨直徑小幅增加而顯著上升，且需配備更大更重磁體，故價格高于小孔徑型號。
鈦寶石寬帶旋轉器/隔離器
上述可調諧隔離器適合固定波長或偶爾需要波長調整的應用。但對于染料激光器、鈦寶石等振動模態激光器的寬帶快速調諧需求，傳統調整方式效率低下。為此我們推出新型寬帶器件：在TGG棒基礎上加入石英旋光片，使輸出偏振相對輸入恒定保持90°。更重要的是，這種組合能在700-900nm（鈦寶石激光典型波段）寬帶范圍內維持＞27dB隔離度，無需重復調校。代價是波段內透射率因復合旋轉與輸出偏振片匹配度變化而略有波動，價格與可調諧型號相當。
超寬調諧法拉第隔離器

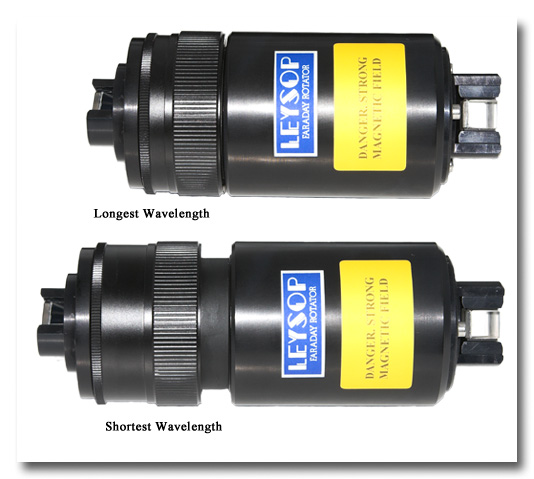

為滿足日益增長的寬帶需求，我們基于FOI5/57設計推出新型號：采用加長TGG棒與強化磁組件擴展工作波長上限，并配備創新的螺旋式調諧機構（見圖）。該裝置通過純平移（非旋轉）精密調節TGG棒位置，可在單臺設備中實現650-1,100nm超寬波長范圍的優化隔離。
