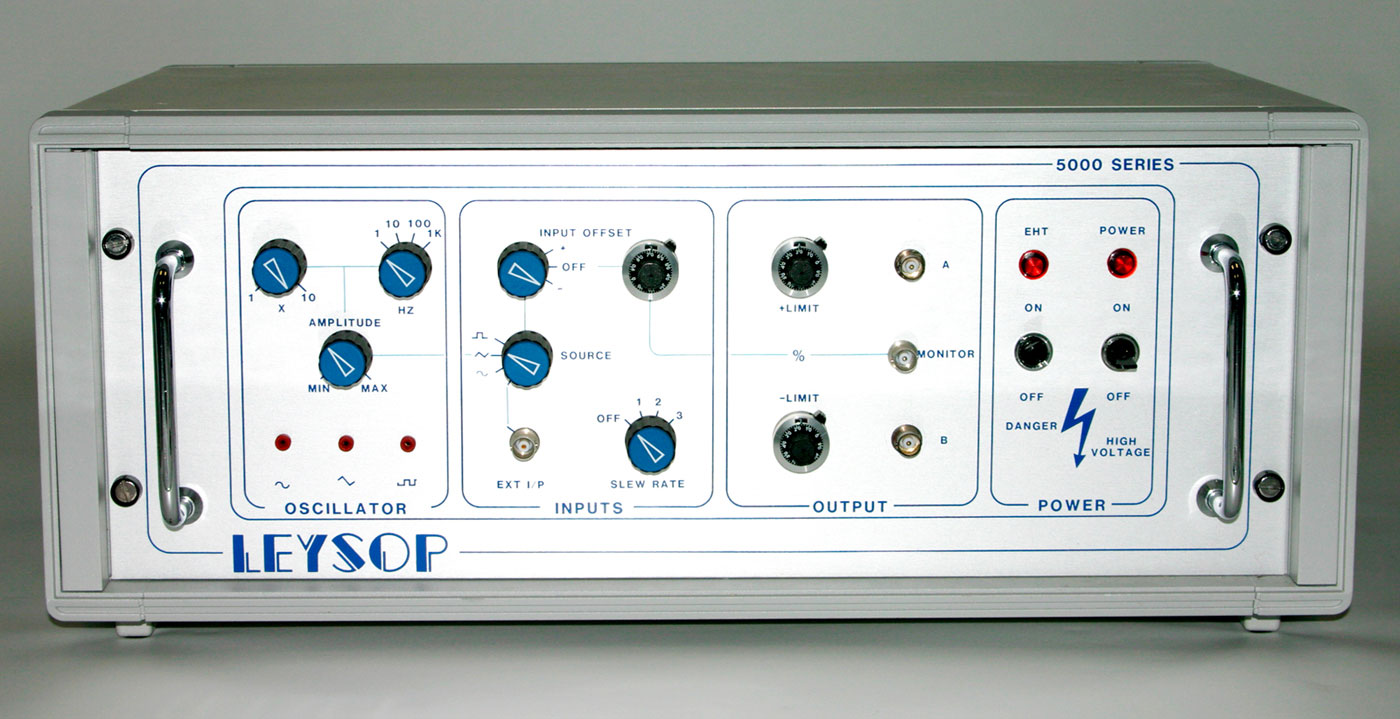

LEYSOP 5000V 系列線性放大器設計用于驅動大孔徑電光調制器。它由兩個 0.4 – 3.0 kV 線性放大器組成，它們共同產生可連接到調制器任一側的差分輸出。這會產生相當于單面 5000V 單元輸出的光學相變。
LEYSOP放大器具有 14KHz 的帶寬和大約 4μs 的上升和下降時間。
它包含一個 1 – 10KHz 的內部振蕩器，可提供正弦波、三角波和方波。對于方波調制應用，可以精確控制方波輸出的正負偏移。這種差分驅動技術通過在其端子上保持零平均電壓來延長調制器的使用壽命。
規格
| 輸出電壓范圍 | 400 – 3000V（每側） |
| 全振幅頻率響應 | 14 赫茲 |
| 小信號頻率響應 （10% 全振幅） | 100KHz |
| 上升和下降時間 | ~4μsec |
| 信噪比 | 50dB |
| 輸入電壓 | -2.5V 至 +2.5V |
| 輸入阻抗 | 1000 ohm |
| 機柜尺寸（毫米） | 220（高）、530（寬）、340（長） |
| 電源電壓 | 110/200/240ac 50-60Hz |
應用
LEYSOP M5000 已被證明非常適合的一項應用是拉曼光譜，其中必須生成超精確和穩定的左旋和右旋圓偏振。由 Hecht 和 Barron 開創的系統使用我們的溫度控制縱向場 KD*P 調制器，該調制器由四分之一波電壓的交替極性驅動，該電壓由放大器的限幅功能非常準確地生成，該放大器與精密帶隙相關以確保穩定性。
