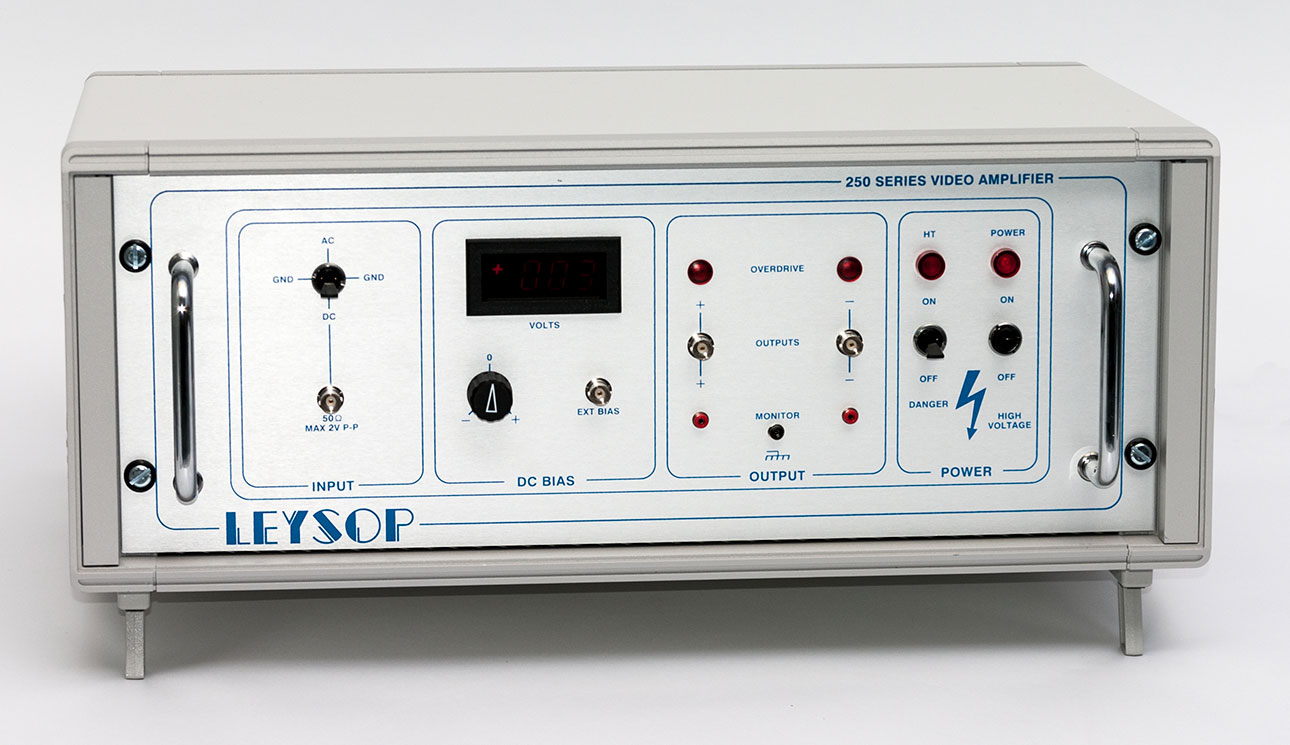

英國LEYSOP Ltd M250 High Voltage Video Amplifier,線性放大器
該放大器主要設計用于驅動 Leysop EM200 系列的電光調制器,其中負載為純電容且不超過 100pf。輸出短路保護。
規格
信號輸出電壓范圍 | 275Vdc – 6MHz 帶寬 |
使用 100pf 負載的放大器方波上升和下降時間 | < 65 納秒 (10% – 90%) |
偏置電壓范圍 | +250V 至 -250V |
滿輸出的輸入電壓 | ±1Vdc 或 2Vpp., 交流 |
輸入阻抗 | 標稱 50 歐姆 |
機柜尺寸(毫米) | 高 220,寬 530,長 340 |
電源電壓 | 110/200/240ac 50-60Hz |
溫度范圍 | 0° – 40°C 環境溫度 |
應用
多年來,Leysop Ltd M250 放大器的一個廣泛應用領域是驅動用于 CW 激光器強度降噪的調制器,即所謂的“噪聲消耗”應用。放大器的高帶寬與低諧振調制器(如 EM200A)相結合,提供了理想的控制元件,以應用由合適的光學拾取電路確定的所需強度校正信號。
