設備的說明及操作：
油水含水率OIW40，用于油水和溫度的連續過程測量。
設備具有本質安全型電路ia級，內爆保護標志ATEX II 1/2G Ex ia IIB T4;符合EN 60079-0:2012+A11:2013;EN 60079 – 11:2012;標準，并能在危險區域操作。電子零件用熱固性化合物密封。設備只能在危險區域內與Zener barrier S933POS結合使用。
本質安全電路實現通過:
l??電路具有本質安全率(電壓和短路電流有限制);
l??輸出電路提供限流電阻;
l??通過二極管提供給濾波電容器的電源;
l??傳感器和齊納勢壘S933POS之間連接電纜的參數、容量和感應系數，直到確保電纜內部的固有安全電流的值。
OIW40用于在純均質液體中的連續過程測量，如:
應用領域:

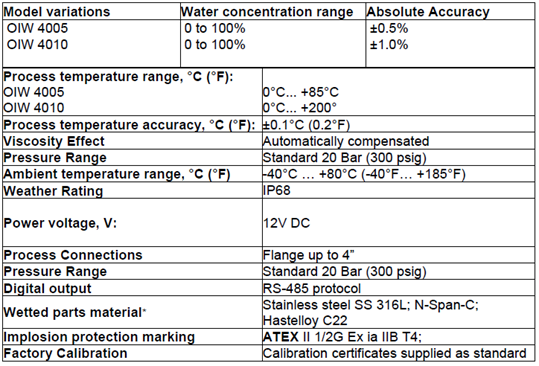

技術參數：
操作條件：
環境溫度范圍-40…+80。
相對濕度20°C 40…80%。
配置：
設備由油水/溫度傳感器OIW40 (hereina fter sensor)、Zener barrier S933POS、DM接口、電源塊組成?？赡艿目蛇x設備(如遠程顯示等)是可選設備，本手冊不考慮。DM接口可以根據預處理的數據輸出產生4- 20ma或RS485信號(兩種數據輸出類型同時存在也是可能的)。

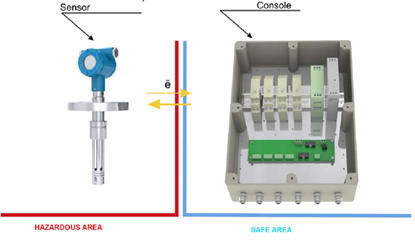

傳感器有內爆保護標志，ATEX II 1/2G Ex ia IIB T4置于危險區域，并與放置在安全區域的其他部件和可選設備有電氣連接。
用于液體設備參數測量在標準溫度范圍-40…+ 50оС。與外部設備的設備連接通過放置在控制臺中的終端塊實現。傳感器連接到Zener barrier S933POS，通過放置在電子塊外殼(電子塊放置在傳感器安全體上)內的終端塊實現。
設備組成：
設計用于油水和液體溫度測量的裝置，根據需要通過RS485通道將數字信號傳輸?shù)教幚?a href="http://ayf.org.cn/lemis/tag/%e7%b3%bb%e7%bb%9f/" title="View all posts in 系統" target="_blank">系統線路或PC上。
在某些應用中，絕對精度不如重復性重要。例如，在一個系統中，控制參數最初是為了獲得最佳性能而調整的，之后只是定期檢查。
正確的安裝是設備穩定、安全的工作狀態。如果安裝不正確，所有測量值都與實際值有顯著差異。
