Laurel 4-20 mA 四環路分路器

工業測量與控制的核心競爭力

勞雷爾電子公司設計和制造用于工業測量、控制和網絡的電子儀器。我們的可編程數字面板儀表、電子計數器、數字控制器、變送器和大位數顯示器在技術特性和性能方面樹立了行業標準。我們的面板儀表、電子計數器和變送器可以使用 Modbus 協議通過 RS485、USB 或以太網聯網。我們還通過新產品繼續支持 4-20 mA 電流環路，例如我們的新型隔離式 QLS 四環路分配器。我們的大部分產品都是在我們位于南加州的總部工廠設計和制造的。

無可比擬的技術經驗

Laurel Electronics 成立于 1990 年，但我們在工業測量和控制方面的工程經驗可以追溯到更遠的地方。我們的創始人 Barry Weekes 還創立了 Newport Electronics， Inc.，并擔任董事長兼總裁 25 年。

安全和EM認證

所有 Laureate 數字面板儀表、計數器、遠程顯示器和變送器均通過 ETL 認證，并通過了與 UL 認證相同的測試。它們還通過了歐洲電磁合規規范 EN 61010-1：1993 認證。所有獲獎者都帶有 CE、RoHS 和 ETL 標志。請點擊下面的標記以獲取更多信息。

QLS 四路輸出 4-20 mA 電流環路分路器/再發射器

標準特性

• 接受 4-20 mA、1-5V、0-5V 或 0-10V 輸入信號。
• 驅動四 （4） 個獨立的 4-20 mA 輸出，與輸入成比例。
• 信號輸入和輸出可以共享一個公共接地。
• 遠程接地與本地信號接地相差高達 ±10V。
• 打開任何輸出循環都不會影響其他循環。
• ±10% 零點和量程微調，適用于每個輸出環路。
• 每個輸出的環路電流測試點，其中 200 mV = 20 mA
• 每個連接輸出的 LED 指示燈。
• 由 85-264 Vac 或 90-300 Vdc（型號 QLS-1）供電。
• 由 10-48 Vdc 或 12-32 Vac（型號 QLS-2）供電。
• 以 24 Vdc 的電流為高達 30 mA 的 2 線或 3 線輸入變送器供電。
• 22.5 毫米（0.9 英寸）寬的外殼卡扣到 35 毫米 DIN 導軌上。
• 僅重 159 克（5.6 盎司）。

串聯電流環路負載問題

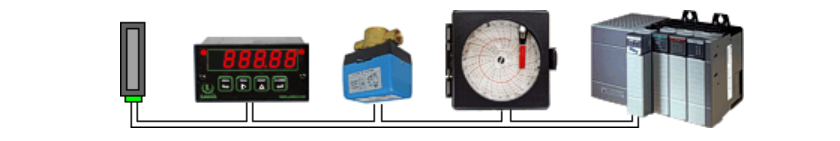

不太好：?來自傳感器的單個 4-20 mA 回路是面板儀表、控制閥、記錄儀和 PLC 串聯的連接器。如果環路打開，環路中的所有設備都將發生故障。

1. 環路中的所有設備不能共享公共接地，但必須是電氣浮動的。這通常是不可能的。
2. 當環路中的任何設備被移除、發生故障或發生接線故障時，環路中的所有其他設備都會失去其 4-20 mA 信號。
3. 可能會超過變送器（信號調節器）的電壓順從限值，因為串聯負載之間的電壓降是累加的。
4. 每個負載設備的 4-20 mA 信號不能單獨調整以進行校準。
5. 沒有針對每個負載的電流的診斷。

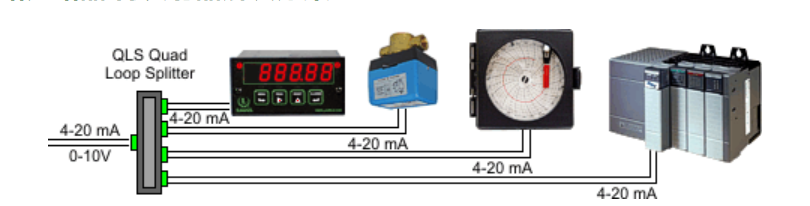

桂冠QLS環路分路器/再發射器解決方案

1. 從單個輸入提供多達四 （4） 個獨立可調的 4-20 mA 輸出，可由跳線選擇 4-20 mA、1-5V、0-5V 或 0-10V。
2. 如果輸出環路中的任何設備從環路中移除或發生故障，或者如果任何環路中發生接線故障，其他環路將繼續正常運行。
3. 信號輸入和輸出可以共享一個公共信號接地。
4. 通過有源電路，輸出環路的共模電壓為 ±10V，因此遠程接地可以變化高達 ±10V。
5. 每個環路僅驅動單個負載，從而避免了電壓順從問題。
6. ±為每個輸出環路提供 10% 的零點和量程調整，以允許獨立的環路校準。
7. 每個輸出環路的診斷由黃色LED燈提供，用于指示環路連續性，并由10Ω串聯電阻上的測試點提供，其中200 mV對應于20 mA。測試點允許萬用表在不中斷環路的情況下測量回路電流。
8. 環路分路器的電源可以是高壓 85-264 Vac 或 90-300 Vdc（型號 QLS-1）或低壓 10-48 Vdc 或 12-32 Vac（型號 QLS-2）。信號輸入側提供激勵輸出，用于驅動 24 Vdc 至 30 mA 的 2 線或 3 線制變送器。

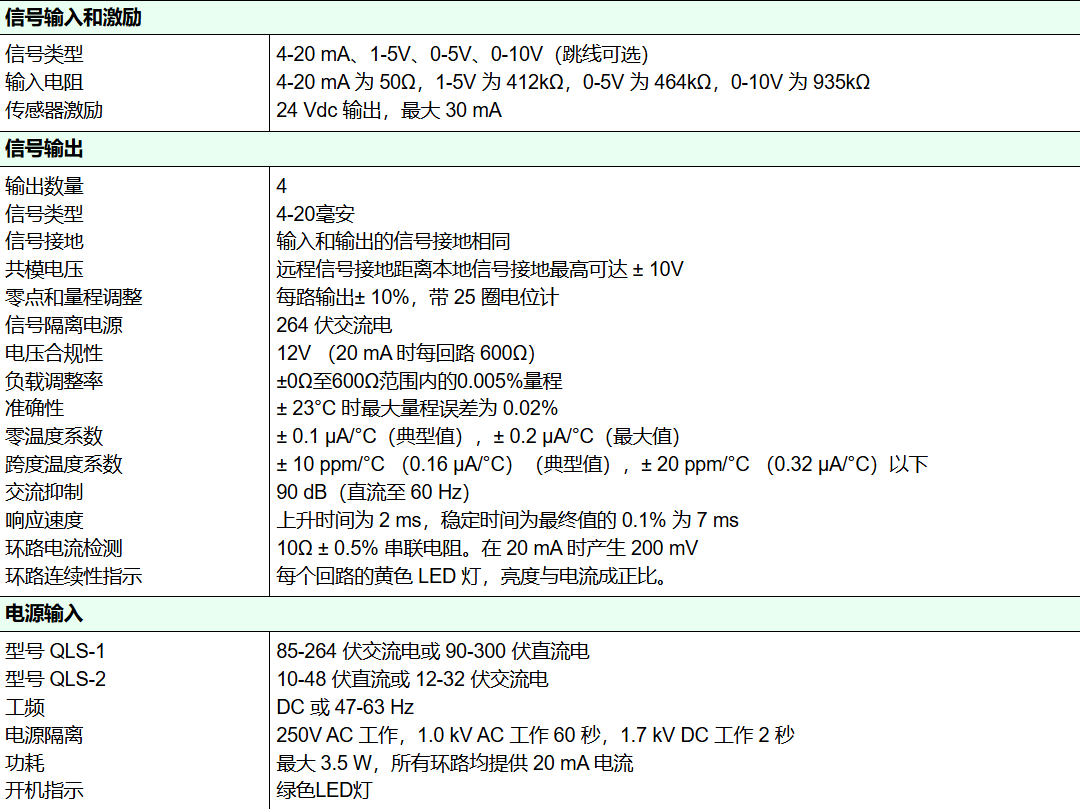

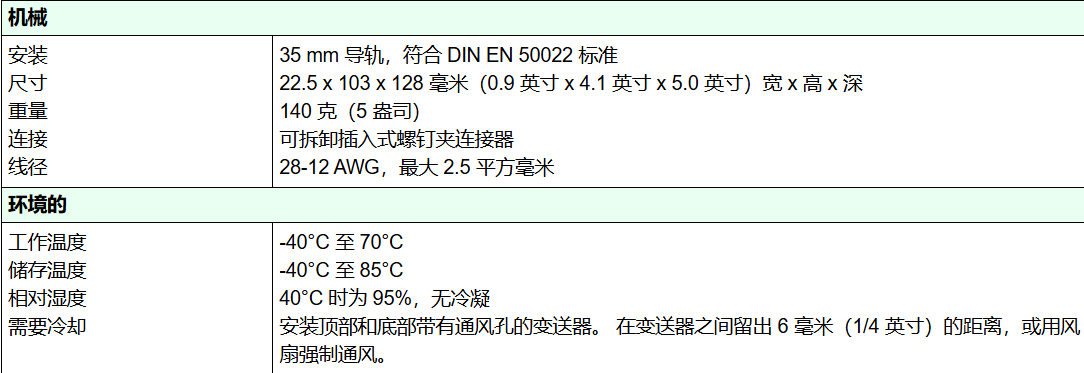

規格:

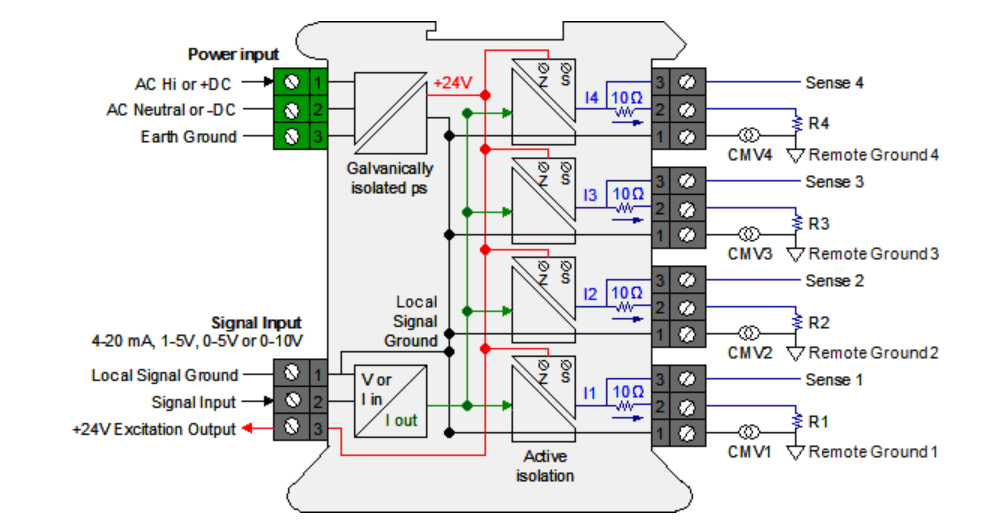

QLS引腳排列和工作原理:

電流和主動隔離：單個輸入電流環路由四個電流發生器分成四個獨立的輸出環路 I1、I2、I3 和 I4。輸入和輸出信號與電源和接地電隔離，最高可達 264 Vac。 有源電路允許本地信號接地（引腳 1 上）和遠程接地之間具有高達 ±10V 的共模電壓。圖中標記為 CMV1 至 CMV4 的每個共模電壓反映了本地信號接地和遠程接地之間的實際電壓差。這種差異可能是由工廠中的電流引起的。

浮載荷：任何浮動的輸出負載 R（未連接到接地或本地接地）都可以連接在電流輸出（引腳 1）和電流返回（引腳 2）之間。電流返回在內部連接到信號接地，信號接地可以是浮動的，也可以連接到接地。

接地負載：任何輸出負載 R 都可以連接到本地接地，而不是電流返回。遠程接地可以不同，但只能通過安全共模電壓CMV與信號接地不同。信號接地應連接到接地，以盡量減少噪聲拾取。

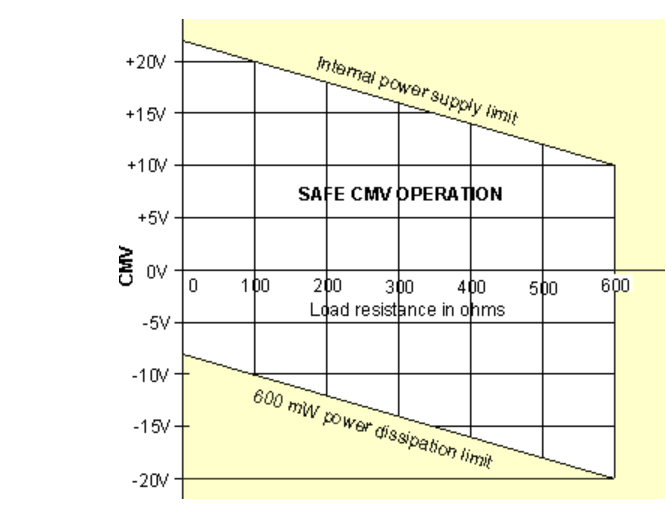

輸入輸出隔離：如果負載R接地至本地接地，則可用的共模電壓CMV在正側受單元內部電源的限制，負極受輸出晶體管600 mW功率耗散限制的限制。上圖顯示了允許的CMV與輸出負載電阻R的函數關系。例如，對于250Ω負載，CMV的電壓范圍為-13V至+17V。在500Ω負載下，CMV的電壓范圍為-18V至+12V。如果超過 CMV 限制或負載電阻大于 600Ω，則設備將無法正常工作。
