KGW-Isotherm(伊索森)KF 29-Z / KFL 29-Z系列 兩段式冷阱

Cold traps complete two-piece KF 29-Z / KFL 29-Z

KGW-Isotherm(伊索森)KF 29-Z / KFL 29-Z系列 兩段式冷阱應用：

  • 通過冷凝凈化氣體，如在真空系統中

KGW-Isotherm(伊索森)KF 29-Z / KFL 29-Z系列 兩段式冷阱優勢：

  • 由硼硅酸鹽玻璃3.3制成
  • 高耐化學性
  • 高熱阻
  • 簡單、經濟高效的設計
  • 可以快速更換
  • 兩部分

KGW-Isotherm(伊索森)KF 29-Z / KFL 29-Z系列 兩段式冷阱設計特點：

  • K =球形接地接頭S29
  • OK =帶O形密封圈的球形接地接頭S29
  • GL=橄欖色玻璃絲GL18
  • NW=真空法蘭
  • 特殊尺寸
  • 特殊連接

簡單的冷阱，也稱為指形冷阱，與真空泵一起用于標準應用。濕氣或溶劑在化學應用區域冷凝出來。冷阱用于保護真空泵。這種設計的特別之處在于用戶不需要三腳架來支撐冷阱。冷阱有一個珠子，用它把冷阱鉤在杜瓦瓶的支撐環上。因此，冷阱可以快速方便地更換。LN2或CO2用于冷卻。冷卻劑應比物質的冷凝溫度低至少50℃。

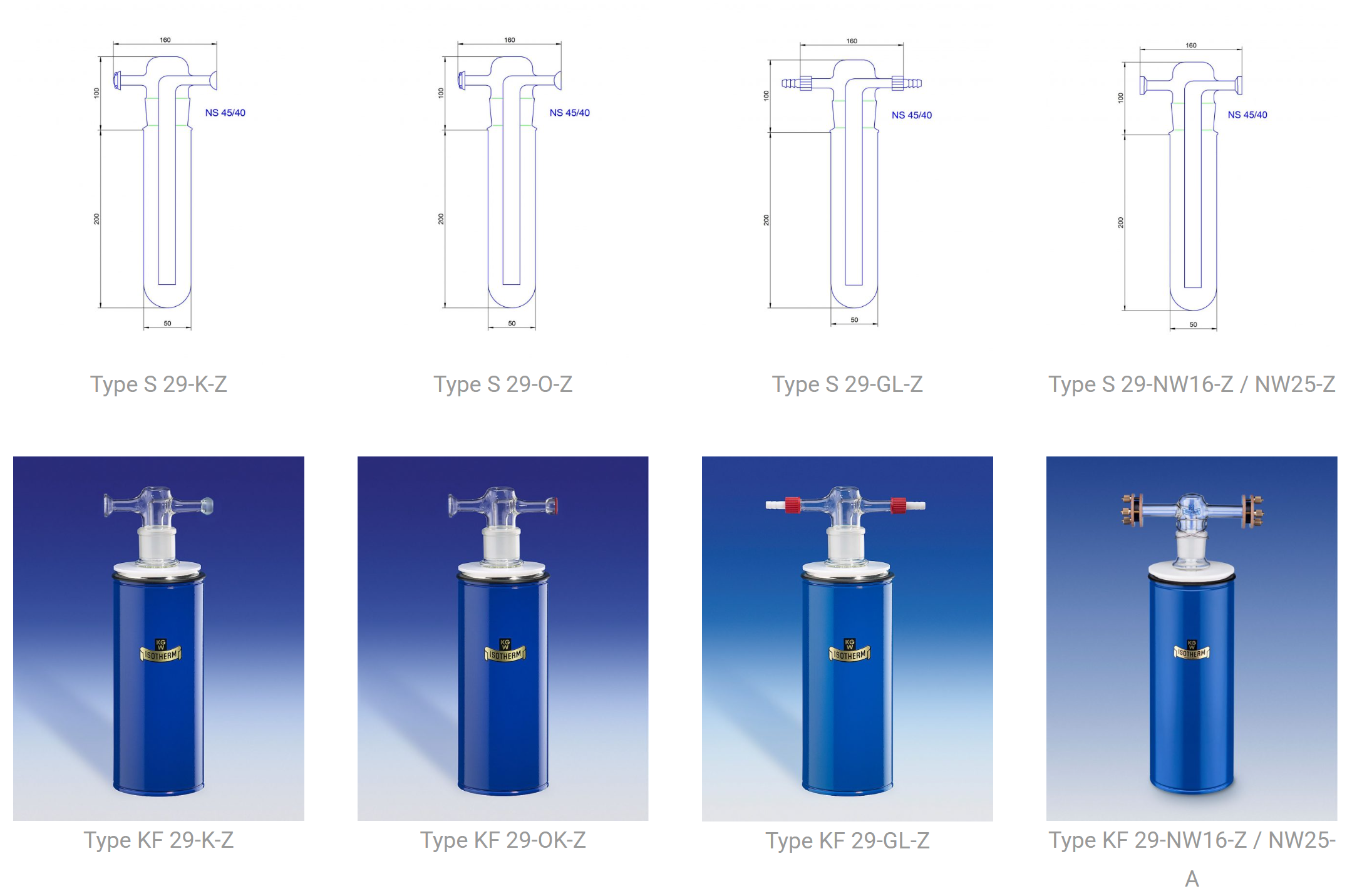

簡短版本S29-Z圖紙：

簡短版本S29-Z規格參數：

型號理論冷凝液容積[ml]理論冷卻劑容積 [ml]適用杜瓦瓶類型連接方式貨號
KF 29-K-Z150100012CSpherical ground joint S2917400
KF 29-OK-Z150100012CSpherical ground joint S29 with O-ring seal17401
KF 29-GL-Z150100012CGlass thread GL18 with olive17402
KF 29-NW16-Z150100012CVacuum flange KF-NW 1617400-NW16
KF 29-NW25-Z150100012CVacuum flange KF-NW 2517400-NW25

簡短版本S29-Z冷阱配件：

DesignationArticle no.
Cooling finger S 29-K-Z17405
Cooling finger S 29-O-Z17406
Cooling finger S 29-GL-Z17407
Cooling finger S 29-NW16-A17405-NW16
Cooling finger S 29-NW25-A17405-NW25
CO2 grid17570
Plastic ring1733
Ground joint safety device NS45/40 (CrNi)17353
GL 18 Olive17331
Cable clamp S2917341
Pertinax screw connection KF 10/1617315
Pertinax screw connection KF 20/2517316
Centering and O-ring KF 10/1617320
Centering and O-ring KF 20/2517321

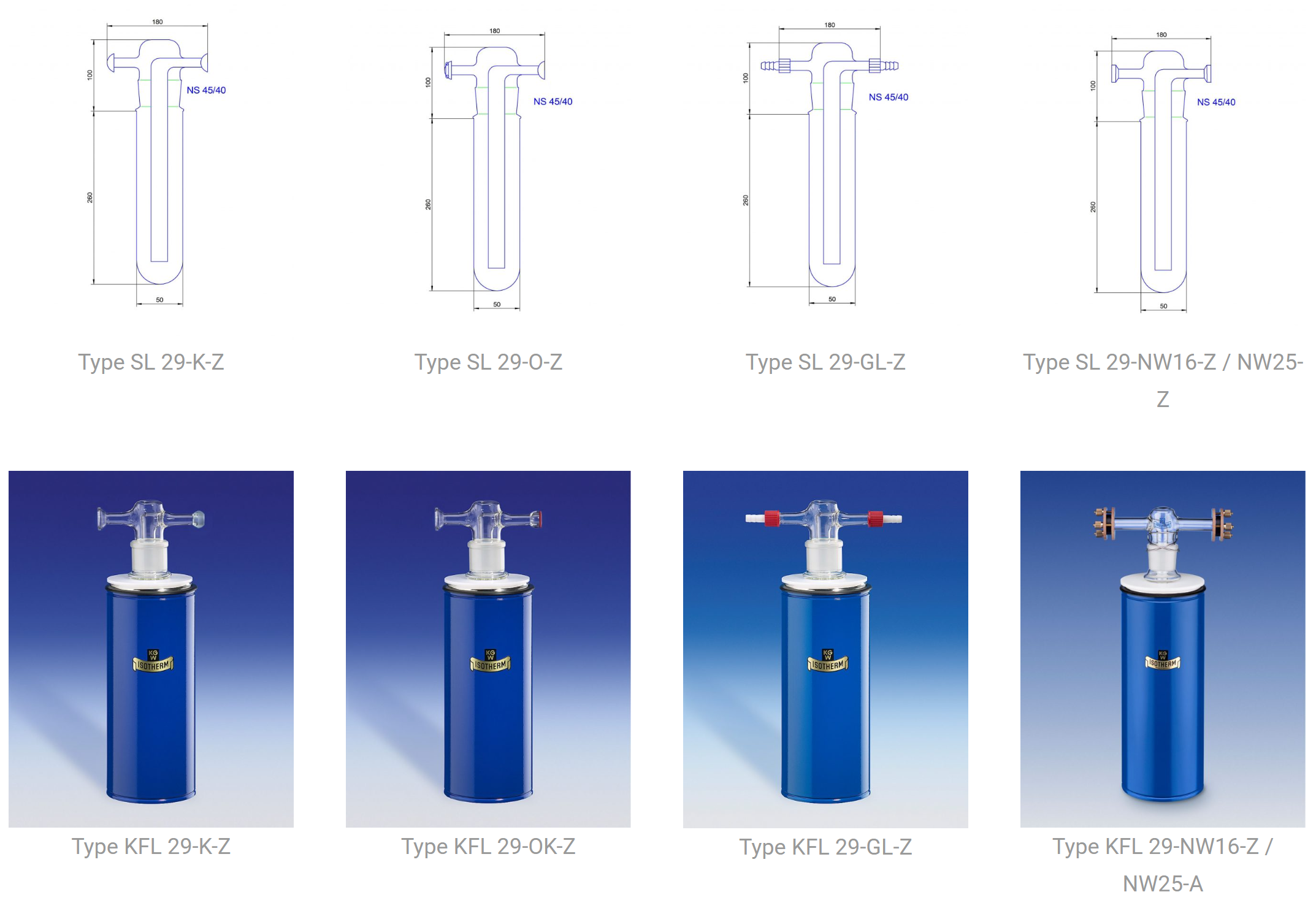

長版KFL 29冷阱圖紙:

長版KFL 29冷阱技術規格：

型號理論冷凝液容積 [ml]理論冷卻劑容積 [ml]
適用杜瓦瓶類型
連接方式貨號
KFL 29-K-Z250200018CSpherical ground joint S2917410
KFL 29-OK-Z250200018CSpherical ground joint S29 with O-ring seal17411
KFL 29-GL-Z250200018CGlass thread GL18 with olive17412
KFL 29-NW16-Z250200018CVacuum flange KF-NW 1617410-NW16
KF 29-NW25-Z250200018CVacuum flange KF-NW 2517410-NW25

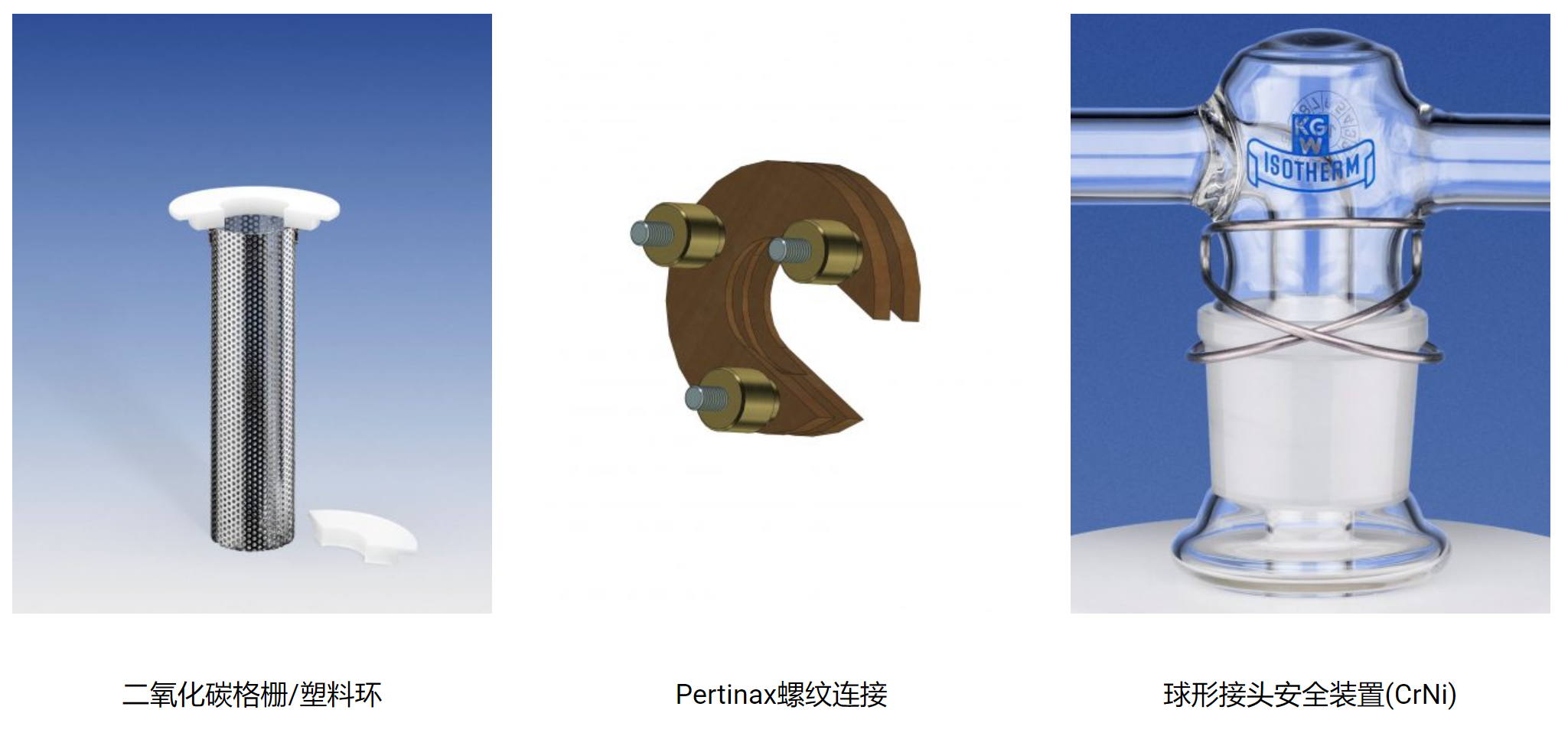

長版KFL 29冷阱配件：

DesignationArticle no.
SL 29-K-Z17415
SL 29-O-Z17416
SL 29-GL-Z17417
SL 29-NW16-Z17415-NW16
SL 29-NW25-Z17415-NW25
CO2 grid17571
Plastic ring1733 -L
Ground joint safety device NS45/40 (CrNi)17353
GL 18 Olive17331
Cable clamp S2917341
Pertinax screw connection KF 10/1617315
Pertinax screw connection KF 20/2517316
Centering and O-ring KF 10/1617320
Centering and O-ring KF 20/2517321
