數字光學測微儀

在“維修還是更換”的決策過程中消除猜測，有助于節省資源——通過識別那些可以安全維修并重新投入使用的部件，避免了不必要的更換成本。

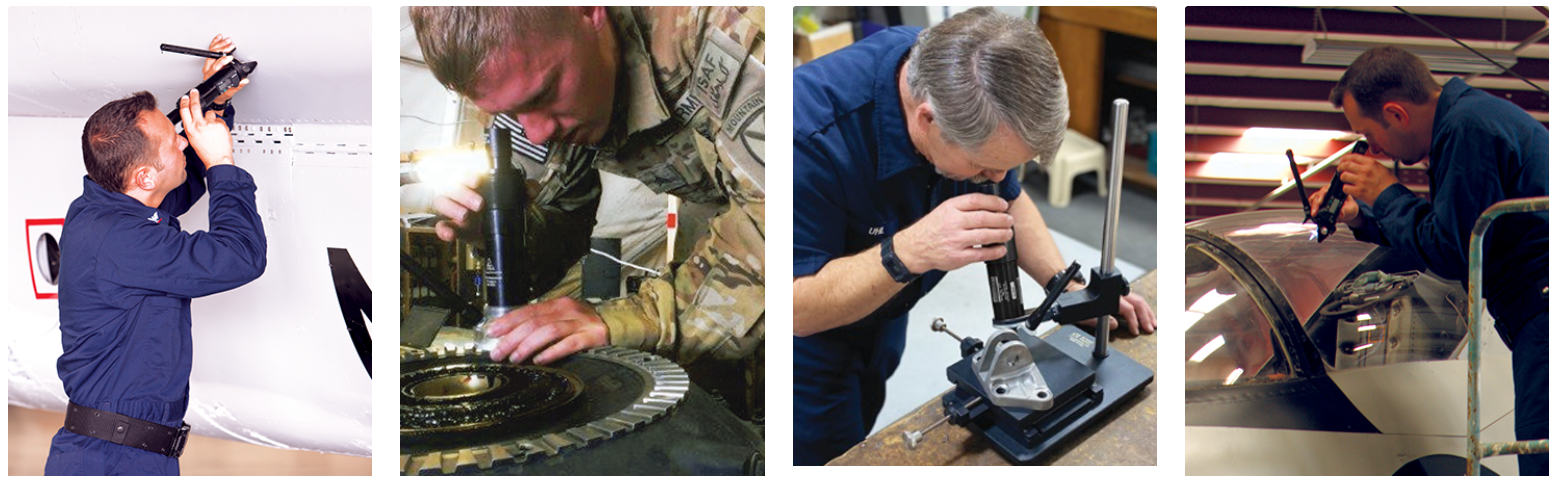

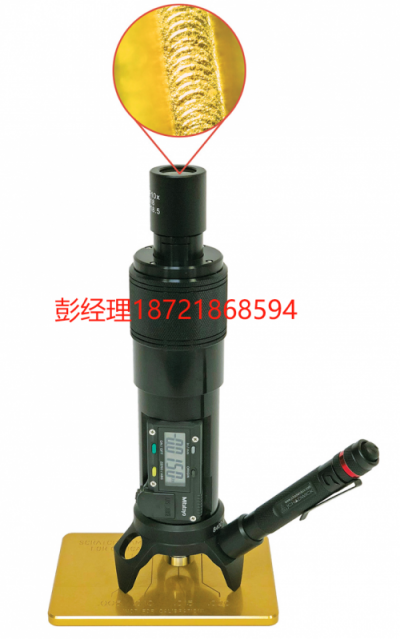

光學測微儀既可作為手持設備使用，也可安裝在實驗室支架上。它適用于平面和曲面，以及所有材料和表面處理，包括復合材料和透明材料?？捎糜跍y量劃痕、缺口、毛刺、腐蝕坑、震紋、刻線、雕刻、標記等的深度。

應用與案例研究

工作原理

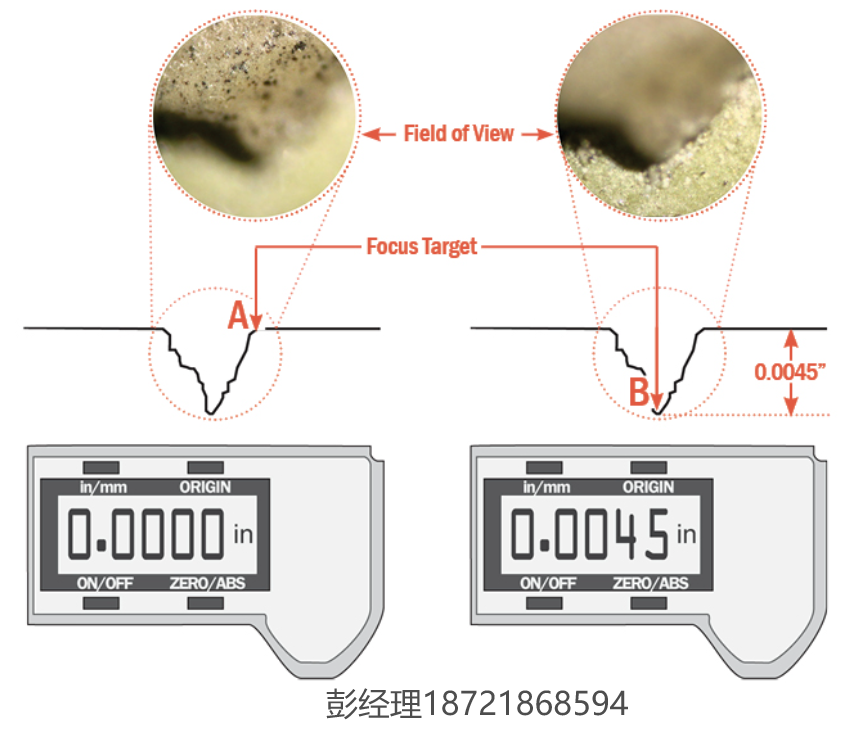

光學測微儀通過“對焦”來測量深度，即兩個點之間的垂直距離。

首先，在受損區域旁邊的完好表面（表面A）對焦，并將此作為測量的參考起點或“零點”。對焦完成后，按下按鈕將數字顯示歸零。

然后，將焦點對準損傷區域的最底部（表面B），從數字顯示屏讀取損傷的深度。

技術信息

• 精度：±0.001 英寸（0.02 毫米）

• 測量范圍：

  • 放大倍數 100X–200X：最大測量深度 0.2500 英寸

  • 放大倍數 40X–80X：最大測量深度 1.2500 英寸

• 視場直徑：0.04″ – 0.18″

J CHADWICK 公司

我們?yōu)橐粋€(gè)可能對維護資源產生重大影響的問題提供了簡單的解決方案：通過測量表面損傷的深度，判斷其嚴重性、是否可修復以及是否符合適航標準。

別讓一道劃痕讓飛機停飛。我們的光學深度測微儀是一款手持式檢測顯微鏡，能夠現場測量表面痕跡的深度。該功能可有效減少AOG（飛機停飛待料）時間和零件更換成本，通過快速識別仍在可修復范圍內的部件，從而避免它們被誤報廢。
