Highland P400 數字延遲發生器，四通道臺式數字延遲和脈沖發生器

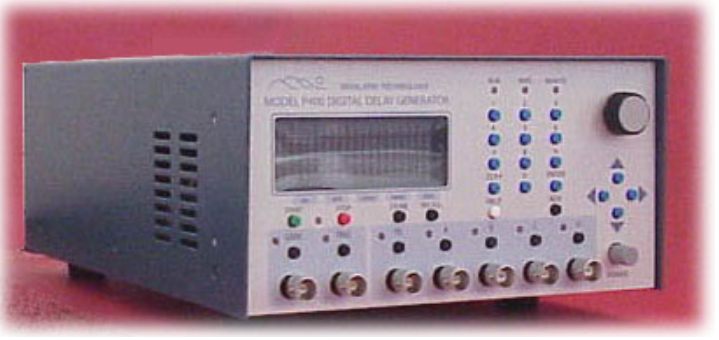

Highland P400 數字延遲發生器

Highland P400 數字延遲發生器可生成四個獨立的可編程延遲和寬度輸出。 P400 數字延遲發生器可以以 1 皮秒的增量產生長達 1000 秒的延遲，并且能夠實現 10 MHz 的高重復率。 P400 數字延遲發生器的應用包括激光定時、ICCD 攝像系統、ATE 系統和雷達測試。

觸發 – P400 數字延遲發生器觸發包括內部、外部、遠程或線路。 內部 DDS 速率發生器可在 0.01 Hz 至 10 MHz 范圍內以 0.01 Hz 步進進行編程。 外部觸發具有可選擇的觸發電平、斜率和終止阻抗。 線路觸發通過外部交流線路適配器啟用。 P400 數字延遲發生器也可以手動觸發或從遠程 RS-232 或以太網接口觸發。 觸發門控和突發設施是標準配置。

時基-標準 P400 數字延遲發生器時基是一個精密TCXO溫度補償晶體振蕩器。可選的移動振蕩器可用于要求極高精度和最低抖動的應用。多個 P400 數字延遲發生器可以彼此同步，或者鎖定到外部10MHz源。

板載幫助-一個廣泛的幫助系統解釋4行前面板顯示器上的每個按鈕、輸入、輸出和設置。

P400 數字延遲發生器主要特征：

● 4個延遲和寬度輸出
● 1皮秒分辨率
● 最多1000秒延遲
● 25納秒插入延遲
● 小于10皮秒RMS典型抖動
● 10 MHz重復頻率
● 可編程觸發閾值
● 可調輸出電平
● 可選以太網
● 車載幫助
