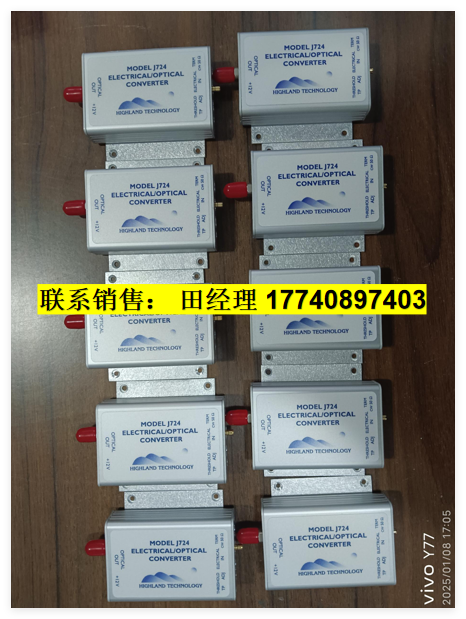

Highland J724光電轉換器是一種緊湊型獨立光電轉換器。它接受數字邏輯電平輸入，并提供快速光纖耦合激光驅動器。
Highland J724-1光電轉換器包括850納米帶ST連接器的VCSEL，適用于驅動62/125微米多模光纖。它可以驅動Highland J730-1單通道O/E轉換器或六通道V730-1 VME O/E轉換器模塊。
Highland? J724-3光電轉換器使用帶有ST連接器的1310 nm法布里-珀羅激光器，用于9/125微米單模光纖，但也可用于62/125微米多模光纖。它可以驅動Highland J730-3光電轉換器獨立O/E轉換器或V730-3 VME六通道接收器。由于單模光纖的低時間色散，1310納米單模系統將在遠距離上表現出優異的時序穩定性和較低的抖動。
Highland? J724-5光電轉換器使用帶有ST連接器的1550納米法布里-珀羅激光器，用于9/125微米單模光纖，但也可用于62/125微米多模光纖。它可以驅動highland J730-5光電轉換器獨立O/E轉換器或V730-5 VME六通道接收器。
所有Highland J724光電轉換器也可使用FC連接器。Highland J724光電轉換器也可以搭配用于T760雙通道100伏輸出光電轉換器。
Highland J724光電轉換器主要特點:
緊湊的直流耦合邏輯電平到光纖轉換器
尺寸小，堅固耐用的陽極氧化擠壓鋁封裝允許e/o過渡
可提供850納米激光器用于多模光纖，1310納米或1550納米激光器用于單模或多模光纖
使用常用的ST或FC連接光纖電纜
可調邏輯電平輸入與TTL, LVTTL, ECL, NIM和大多數其他常見邏輯電平兼容
高抗噪性確保在惡劣的電磁干擾環境下無錯誤的邏輯傳輸
用戶可選擇輸入邏輯閾值和終止
當與兼容的J730或V730光電轉換器一起使用時，定時鏈路抖動通常低于12皮秒RMS
P500臺式數字延遲/脈沖發生器的理想配件
Highland J724光電轉換器主要型號：
Highland J724-1 :850nm帶ST連接器的單通道緊湊型緩沖電-光纖轉換器
Highland J724-3 :1310 nm帶ST連接器的單通道緊湊型緩沖電-光纖轉換器
Highland J724-5 :1550 nm帶ST連接器的單通道緊湊型緩沖電-光纖轉換器
Highland J724-11 :850nm帶FC連接器的單通道緊湊型緩沖電-光纖轉換器
Highland J724-13 :1310 nm帶FC連接器的單通道緊湊型緩沖電-光纖轉換器
Highland J724-15 :1550 nm單通道緊湊型緩沖電-光纖轉換器，帶FC連接器
Highland J724-25 :1550 nm單通道緊湊型緩沖電-光纖轉換器，帶Pigtail FC-APC連接器
Highland J724光電轉換器技術參數：
功能： 單通道電光轉換器
輸入： SMB連接器上的電邏輯電平
可調輸入閾值電平：-4伏至+5伏
可切換輸入終端：50歐姆或HiZ
傳播延遲： 電到光輸出：1.2納秒，典型值
輸出： 1毫瓦標稱光纖耦合功率
850納米、1310納米或1550納米標稱波長版本
FC、FC-APC Pigtail或ST連接器
帶寬： DC至180兆赫重復率
上升時間： 光輸出：<250皮秒，20至80%
抖動： <12皮秒RMS，典型值
工作溫度： 0至60°C；可提供擴展的MIL/COTS范圍
校準間隔： 一年
電源： 12伏至24伏，300毫安，標稱值（最大28伏）
正極性或負極性，電源與機箱和連接器信號隔離

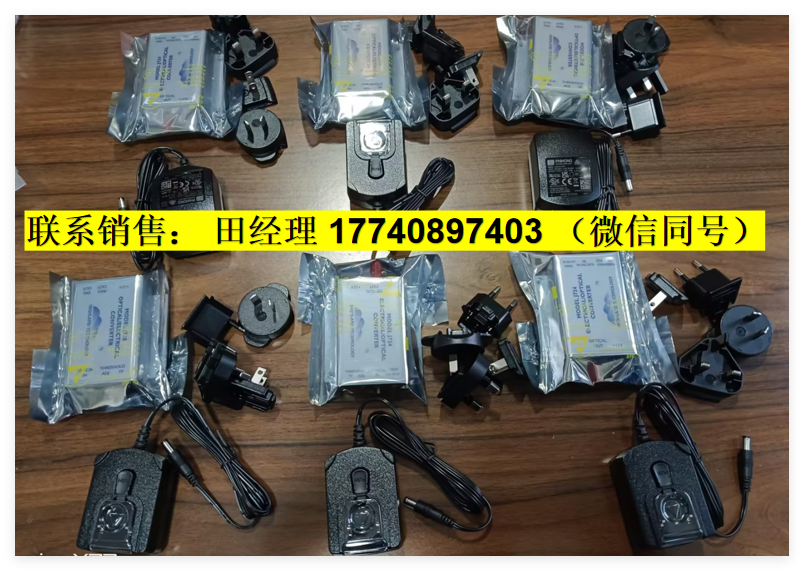

J12 12伏電源適配器配備
連接器： 鍍金SMB電邏輯輸入
ST、FC或FC-APC Pigtail光輸出插座
前面板測試插孔用于閾值測量
2.1毫米X 5.5毫米圓柱電源連接器
指示燈： LED：琥珀色電源
包裝： 3.3英寸（長）x 2.1英寸（寬）x 0.9英寸（高）擠壓陽極氧化鋁外殼，J732安裝法蘭已含
