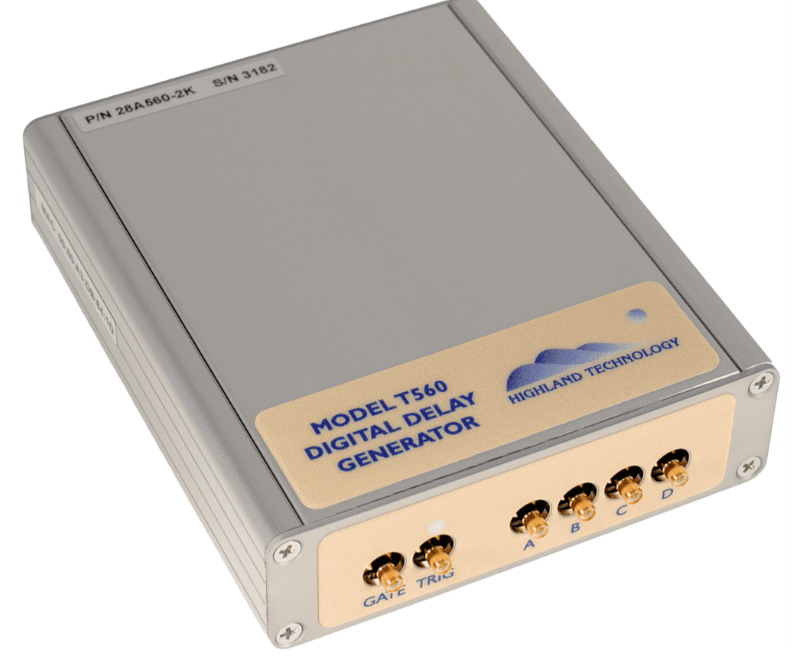

美國Highland ,型號 T560,4 通道緊湊型數字延遲和脈沖發生器,四個TTL 電平延遲輸出,可針對延遲和脈沖寬度進行單獨編程

美國Highland ,型號 T560,4 通道緊湊型數字延遲和脈沖發生器,四個TTL 電平延遲輸出,可針對延遲和脈沖寬度進行單獨編程

特征:
  • 四個 TTL 電平延遲輸出,可針對延遲和脈沖寬度進行單獨編程
  • 10 皮秒延遲和寬度分辨率,10 秒范圍
  • 21 納秒插入延遲,16 MHz 最大觸發速率
  • < 35 皮秒典型抖動
  • 高精度 DSP 鎖相系統提供晶振時鐘延遲精度,異步外部觸發的不確定性為零
  • 內部 10 MHz 晶體振蕩器時基,具有外部鎖定功能
  • 用于內部觸發速率的 0-16 MHz DDS 合成器
  • 可編程電平觸發輸入,具有分頻/突發功能和觸發使能 GATE 輸入
  • 只需來自外部通用電源的 +12 伏電源
  • RS-232 串行接口標準;10/100 Mbps 以太網接口可選
  • 帶可拆卸安裝法蘭的擠壓外殼
  • 可定制的功能包括:
    • OEM 封裝或僅板定制版本
    • 交替計時算法
    • 定時通道數,1 至 8
    • 備用連接器類型和位置
    • OCXO 時基
    • 低阻抗輸出,最小 4 伏至 50 歐姆
    • 擴展溫度范圍和保形涂層
描述:

T560 系列是小型數字延遲發生器系列,適用于嵌入式 OEM 應用。T560-1 是標準的封裝版本,可用于許多 OEM 應用,并可用作定制版本的評估單元。它使用為 Highland 型號 V851(VME 模塊)和 P400(臺式)數字延遲發生器開發的技術,具有基本的 TTL/CMOS 輸入和輸出電平和高級邏輯。

T560 接受內部或外部觸發并生成四個精確的輸出脈沖,每個脈沖的延時和寬度用戶可編程。它非常適合激光排序、雷達/激光雷達仿真或順序事件觸發。它很容易安裝在系統外殼內,允許短電纜敷設和可靠、無人值守的作。

由于其 20 納秒的低插入延遲,T560 非常適合定時和選通激光器、Q 開關、ICCD 和其他光電設備,以及對核、雷達和聲納電纜和儀器應用皮秒級分辨率的時間調整。

T750 4 通道高壓驅動器可將 T560 輸出擴展到高達 100 伏的電壓。

功能
4 通道數字延遲和脈沖發生器
GATE 功能
可編程為電平敏感使能輸入、邊沿觸發突發使能輸入或除數使能輸出
門輸入
可編程端接,50 Ω 或 500 Ω 至 +2.5 V
邏輯低電平 -0.3 V(最小值),+0.7 V(最大值)
邏輯高 +2 V(最小值),+5 V(最大值)
門輸出
邏輯低電平 +0.1 V(典型值),最大 +0.4 V @ 50 mA
邏輯高 +5 V(典型值),+4 V (最小值) @ 50 mA
觸發器源
內部 DDS:0 至 16 MHz,0.02 Hz 分辨率
內部時鐘: 80 MHz
遠程命令或外部信號
扳機分流器
1 至 232-1,最大輸入 125 MHz
外部觸發輸入
可編程端接,50 Ω 或 10 kΩ 接地
可編程觸發電平(+0.25 至 +3.3 伏)和斜率
通道輸出 A、B、C、D
四個脈沖輸出,5 V,50 Ω源阻抗,每個輸出可針對延遲、寬度、極性進行編程
延遲范圍
0 到 10 秒,10 ps 分辨率
寬度范圍
2 ns 至 10 秒,10 ps 分辨率
插入延遲
21 ns ± 400 ps,外部觸發至任何輸出
微分非線性
< 200 ps
抖動
< 35 ps(典型值)RMS(最大值 50 ps),外部觸發至任何輸出或任何輸出之間
為 500 μs 的延遲添加時鐘抖動>
觸發速率
0 至 16 MHz,最大限制為 1/(延遲 + 寬度 + 60 ns)
上升時間
最大 750 ps
FALLTIME (秋季時間)
最大 750 ps
時鐘
內部 10 MHz VCXO,1 ppm 初始精度,< 2 ppm/年漂移
增加了低于每秒 10 ns 延遲的抖動
TC 低于 0.2 PPM/°C
連接器提供時鐘輸入/輸出
鎖定到外部源
時鐘抖動和延遲誤差相對于外部源為零
可選的更高性能 OCXO
計時精度
± 400 ps ± 7.5 ps/°C ±時鐘精度
爆裂
可編程為在每個 M 觸發器中觸發 N 次,其中 N 和 M 為 1 至 232-1
工作溫度
0 至 50°C,無冷凝
儲存溫度
-20 至 80°C
校準間隔
一年
權力
+12 ± 0.25 伏,最大 0.3 安培;最大 0.4 安培,帶以太網
提供通用 AC 適配器
通信
RS-232 標準,38.4 kbaud
可選 10/100 以太網
連接
7 個 SMB,用于觸發器、門、時鐘、輸出
用于 RS-232 的 2.5 mm 立體聲插孔
0.25 英寸電源連接器
用于以太網的可選 RJ45
指標
LED 指示拍攝、通信
包裝
4.75 英寸(長)x 4.0 英寸(寬)x 1.25 英寸(高)擠壓鋁制外殼
一致性
OEM 產品沒有 UL/FCC/CE 合規性要求
專為滿足 UL/FCC/CE 要求而設計
