Grace M5600 HPHT流變儀集成了直接測量扭矩傳感器和單獨控制的應變機構

描述

帶直接耦合扭矩傳感器的旋轉粘度計-無軸承
Grace Instrument M5600 HPHT流變儀是真正的Couette，同軸圓柱體和旋轉流變儀，可在高達2,000 psi的高壓和高達500°F的溫度下運行。該單元在擺錘軸和扭矩傳感器之間采用直接驅動，從而消除了通常與磁耦合扭矩傳感器相關的慣性動量誤差。因此，扭矩傳感器可以快速且始終如一地響應變化的擺錘軸扭矩，從而降低了維護成本，同時允許連續測試腐蝕性樣品。

在壓力下唯一真正的流變學測量
其他流變儀通常利用跨壓力容器的磁耦合器，使用金屬或空氣軸承來使擺線軸上的磁體旋轉，以測量粘彈性。但是，當被測流體與標定流體具有不同的G’/ G“值時，G’/ G”測量將無效。必須正確測試具有已知G’/ G“值的校準液，以提供用于粘彈性測量的基準。M5600 HPHT流變儀也可與可選的粘彈性模塊一起使用，該模塊執行粘彈性測試以得出G’，G”，G *和相角。這大大提高了研究人員預測流體行為的能力，例如其懸浮和攜帶固體的能力（重物下垂，

可用于G’，G“和相角測試
的粘彈性選件?M5600 HPHT流變儀不采用磁耦合，而是直接在壓力容器內進行測量，從而在加壓環境中提供真正的測量。這使我們能夠提供M5600動態選件，它使用戶能夠在壓力下進行真正的G’和G“粘彈性測試，而不必使用已知G’/ G”值的流體進行預測試。

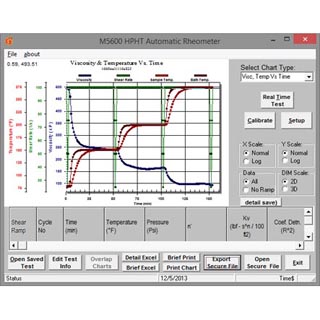

尖端的數據庫軟件可實現自定義搜索和數據比較
該應用程序軟件M5600 PC包括功能強大的數據庫工具，用于搜索，分類和比較測試結果。搜索條件可以包括任何測試結果參數，包括添加劑，描述或其他詳細信息。M5600 PC還允許您重疊任意數量的測試圖。每個測試圖都將顯示帶有自定義圖形的圖形，以使其與其他測試區分開來。

專利的硬件設計和詳細的工程設計導致高度一致的數據
M5600獨特的硬件和軟件設計使其能夠產生極其可重復的測試結果，因?yàn)橥ㄟ^(guò)強大而創新的硬件和軟件配置可以消除工藝錯誤和其他復雜情況。通過消除測試環境中的污染和其他干擾，M5600的測試結果反映了測試液的特性，而不是測試硬件的特性。

特殊的美國專利中空鮑勃可以測試流變并克服魏森伯格效應
M5600還包括美國專利的特殊空心錘，使研究人員可以測試非牛頓流體的流變性，并有助于克服魏森伯格效應。擺錘設計具有偏心的軸向孔，如果由于Weissenberg效應而使杯子中的液體樣品爬出，則可形成一條循環路徑以重新填充測量區域中的間隙。由于杯和鮑勃底部的剪切力不同，并且如果測量間隙為空，則壓力差較大，如果發生魏森伯格效應，被測流體往往會重新充滿測量區，并沿著測量區再循環。因此，中空鮑勃的配置可使用多種測試流體，方法和環境進行可重復且可靠的測試操作。

技術指標

尺寸：?8.5英寸深度x 12.5英寸寬度x 25.5英寸高度
重量：?66磅（帶浴缸）或61磅（帶碳?jí)K）
壓力范圍：大氣壓至2,000 psi
樣品量：?32至78毫升
分辨率：滿量程的0.01％或更高
溫度范圍：環境溫度（帶冷卻裝置的20°F）至500°F
速度范圍：連續0.0001至1,100 rpm
頻率范圍：?0.01至5 Hz（最優化為0.2至3 Hz）
幅度范圍：?0.1％至500％（最優化為0.2％至500％）
剪切速率范圍：?0.00004至1870秒-1
剪切應力范圍：?1至15,000 dyn / cm?2
粘度范圍：?0.5至5,000,000厘泊
扭矩：??14μN(yùn).m至100 mN.m
重復性：滿量程的±0.05％或更高
電源電壓：?120V或240V（帶變壓器）
結構：哈氏合金C濕料
電源頻率：?50 Hz或60 Hz
電腦要求：裝有MS Windows 9X / 2000 / XP / Vista / Win7的PC
  • 允許用戶測試高酸濃度的樣品，包括30％HCl的液體
  • 所有濕潤材料均為Hastelloy C276結構
  • 將多年的研究納入其創新設計

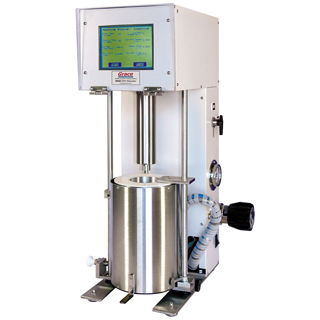

  • 油或干熱選項（上面顯示了油浴）
  • 全數字液晶屏
  • 快速的測試周期：Setup-load-test-clean
  • 如果溫度控制器的溫度超過520°F，它將停止加熱。
  • 獨立的恒溫器與溫度控制回路分開，當溫度超過500°F時，它將切斷浴缸加熱器的電源
  • 包括2個溫度控制器，一個用于控制，另一個用于安全。
  • 過壓溢流閥
  • 具有測試靈活性的可重復結果
  • 包括M5600 PC™軟件，該軟件將M5600與Windows連接?基于PC
  • 測試易于設置和運行
  • 可在測試期間顯示可自定義的圖表和實時數據
  • 可以通過任何指定的測試參數來搜索保存的測試：測試名稱，流體ID，添加劑，研究人員名稱或更多
  • 如果發現溫度過高，設備上的SBC軟件將停止加熱
  • 如果發現溫度過高，PC軟件將發送停止加熱命令。
  • 也可用：M5600 HPHT流變儀便攜包
  • 手提箱包括可伸縮的手柄和輪子，便于運輸
  • 每個M5600單元都具有多個熱電偶，用于過熱關閉的專用恒溫器，特殊的安全閥，集成的N2調節器，所有內部管路額定值為10ksi，以及M5600軟件中的預編程關閉點。
  • 新的碳浴比舊的油浴清潔得多，并且可以2倍的速度加熱。
