BTS256-LED
用于測量單個VIS和NIR LED總光通量的緊湊型BiTec光譜輻射儀LED測試儀
- 創新實施的小型積分球，帶有圓錐狀的測量口和
- 用于替代校正（自吸收校正）的輔助燈
- BiTec傳感器*實現了最高的測量精度
- 測量標準如 光譜輻射功率、色溫、CRI、色度坐標等。
- 即插即用的LED測試
概述：
LED的光度規格通常必須滿足非常高的公差要求，即使是普通和汽車照明等非專業應用。這通常是一個問題，因?yàn)長ED的制造公差可能高于應用中所允許的公差。LED制造商基于強度和顏色的分檔所提供的公差限制，只有在操作條件與分檔測試相似的情況下才適用。因此，將LED納入其產品的制造商需要能夠準確測量LED的精確原位光度測量性能的設備。
緊湊型光譜儀，即LED測試儀
緊湊型BTS256-LED使您能夠方便地測量單個LED的光通量、光譜、顏色和顯色指數。一個特殊的功能是該設備的錐形測量端口。對板載LED進行測量的能力使其有可能在測量中也包括熱效應。一個LED的光通量、顏色、顯色指數和光譜通常都能在幾秒鐘內測量出來。因此，該設備是檢驗進貨產品以及生產過程中質量控制的理想選擇。它在設計部門也非常有用。
BTS256-LED采用緊湊的鋁制外殼，提供精確測量光通量、光譜、顏色和顯色指數所需的所有功能。
*為了獲得最大的準確性和多功能性，該設備基于BiTec公司的光傳感器，該傳感器由一個V-λ過濾的硅光電二極管和一個具有CMOS二極管陣列的光譜儀單元組成。硅光電二極管在動態范圍、線性度和速度方面具有無可比擬的優勢?；贑MOS二極管陣列的光譜儀保證了用于確定顏色值的發光光譜的精確測量數據。兩個探測器的組合實現了相互校正（見關于BTS技術的文章），以獲得更大的精度。這也使得執行精確的、時間同步的測量成為可能，例如，對PWM信號。BTS256-LED的一個尖端功能是其用于陣列暗電流補償?shù)倪b控快門，以及其用于補償測量樣品吸收的光的軟件控制的輔助燈（自吸收校正）。遙控是通過USB2.0接口，使用附帶的S-BTS256軟件進行的。
校準
測光設備的一個基本質量是其精確和可追蹤的校準。BTS256-LED的校準是在Gigahertz-Optik的ISO/IEC 17025校準實驗室進行的，該實驗室根據ISO/IEC 17025的規定獲得了DAkkS（D-K-15047-01-00）的光譜響應性和光譜輻照度認證。該設備有兩個校準：一個是使用專門開發的參考燈，提供2pi照明，可以精確測量漫射型LED的光通量。第二個校準是針對具有較窄照明特性的光源。
BTS256-LED的選項
– 軟件開發包，使用戶能夠在自己的軟件中集成該設備
– 使用其他組件擴展到BTS256-LED Plus Concept（用于照度和光強）。
1) BTS256-LED外殼 2) 帶合成涂層的50mm積分球 3) 錐形測量端口 4) 精密卡口安裝 5) 電路板上的測試LED（被測設備） 6) 遙控輔助燈 7) 帶Si光電二極管的BiTec傳感器，CMOS二極管陣列光譜儀和快門 8) 微處理器 9) USB2.0接口
錐形測量口放在測試LED上，檢測2pi空間內的所有輻射。
S-BTS256 user software with modular desktop setup
CIE 1976色度表與分選字段
CRI條形圖

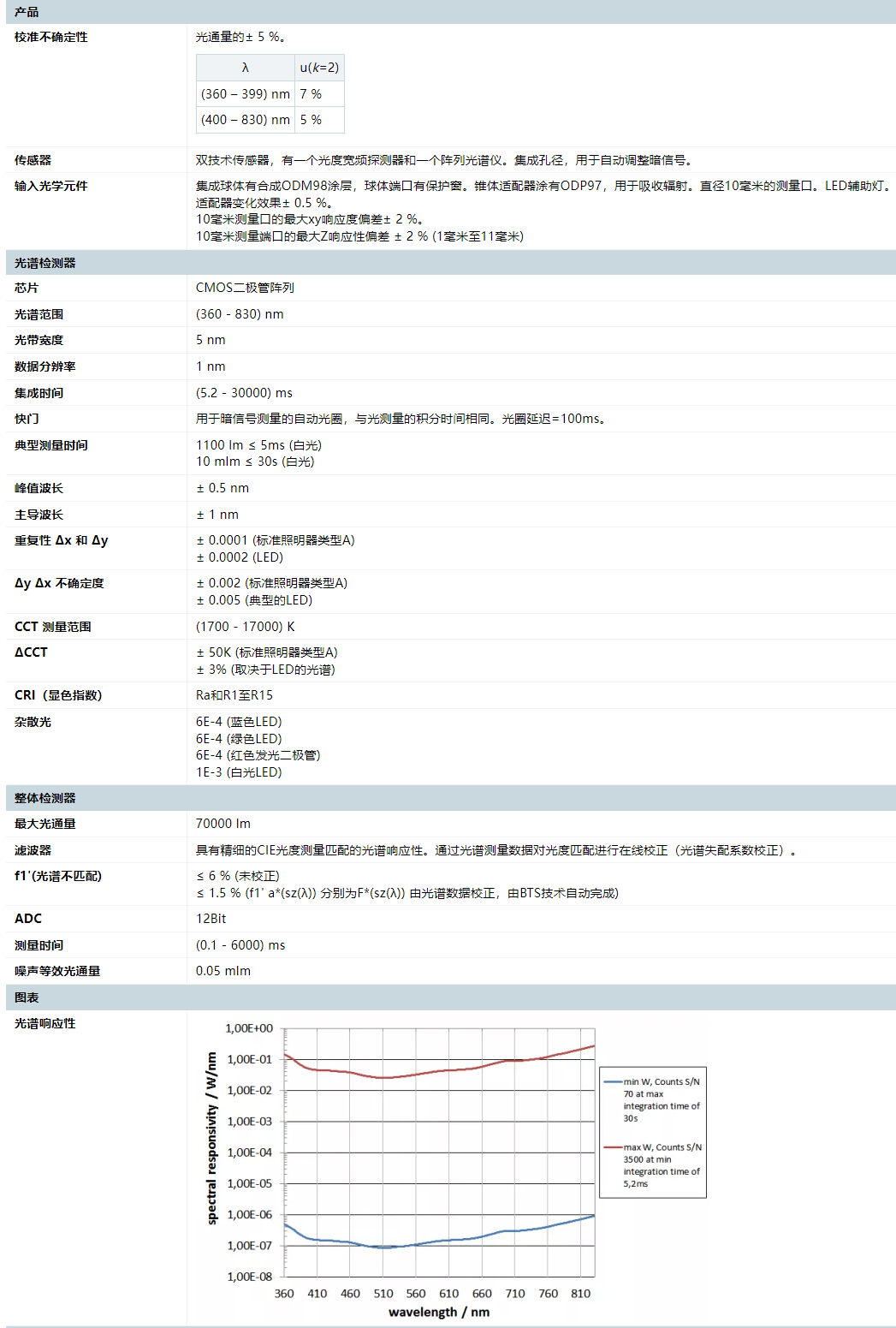

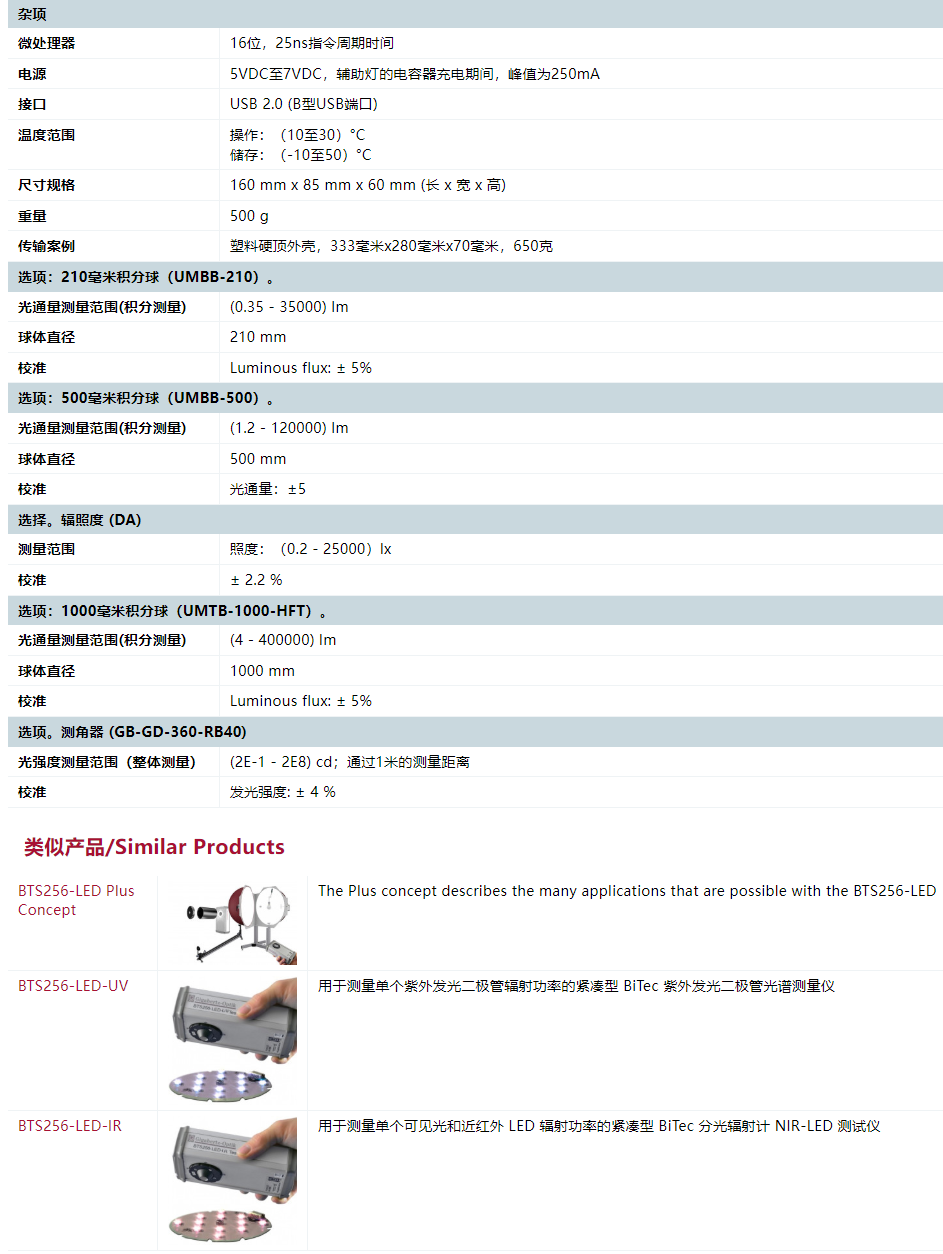

規格：
