美國Get Control—E84 EMS(監測系統)

GCI 的 E84 PI/O 監測系統 （EMS） 提供實時監測 以及 2 至 4 個 300mm 負載的 E84 PI/O 信號轉換存儲端口。

整個 FAB 的材料交接是在 E84 握手。最耗時和最昂貴的課程之一 FAB 中的故障排除任務是確定原因和 更正材料切換失敗。E84 詳細分析 控制信號有助于確定 切換失敗。

GCI EMS 持續顯示和記錄 E84 信號狀態 2 到 4 個負載端口，具體取決于配置。它組織 在每日日志文件中記錄數據，便于訪問特定的 Handoff 錄音。強大的搜索程序允許作員列出 指定時間內給定負載端口的所有失敗切換 窗。

特征

  • 實時顯示 2 至 4 個負載端口的 E84 信號轉換
  • 將 E84 信號轉換記錄到每日日志文件中
  • 強大的搜索日志功能，可查找特定 E84 切換序列的時序詳細信息
  • 使用 Zone Summary 對單個 E84 切換序列進行詳細的時序分析
  • 每日日志文件的回放分析模式
  • 錯誤分析模式，用于在每日日志文件中定位失敗的切換序列
  • Measure Elapsed Time 分析工具
  • 縮放顯示分析工具
  • 以 Windows 位圖格式導出圖形顯示
  • 以表格文本格式導出記錄的數據
  • 當與 PC 的通信中斷時，E84 事件將記錄到 DLD 上的電池供電 RAM 中

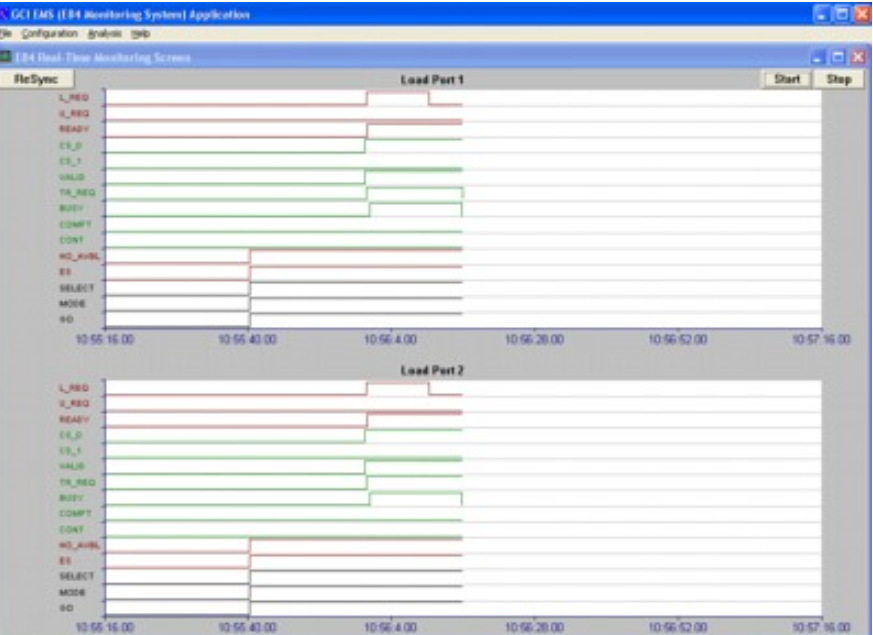

實時觀察 E84 信號轉換。默認 EMS 屏幕顯示 實時顯示 2 至 4 個負載端口的所有 E84 信號電平。選擇 當加載端口變?yōu)?不可用于切換（HO_AVBL信號關閉）。

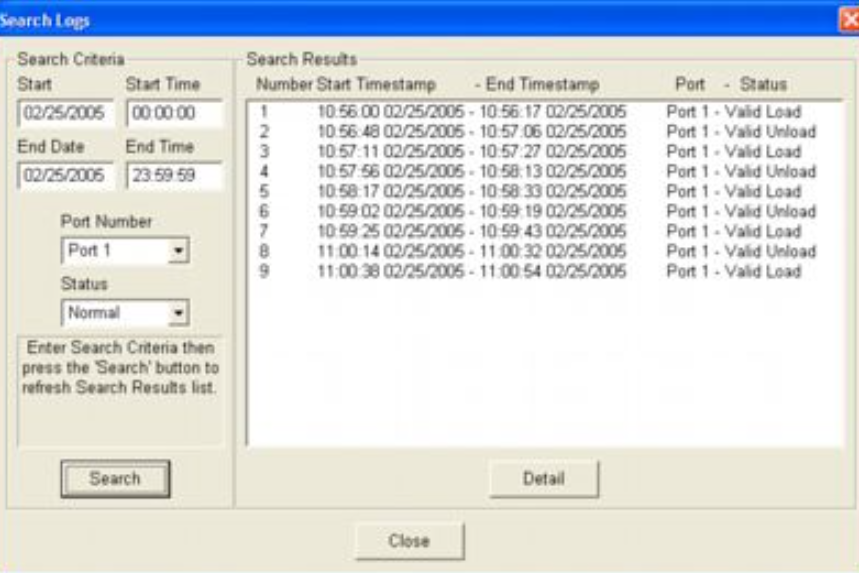

使用搜索日志搜索特定的 E84 切換嘗試 特征。選擇日期和時間范圍、所需的裝貨港以及 切換類型（成功或失?。┖推ヅ涞?E84 列表 此時將顯示 handoff attempts。選擇所需的 E84 切換嘗試， ，然后按 Detail 選項按鈕以顯示詳細的 E84 切換 狀態（如下所述）。

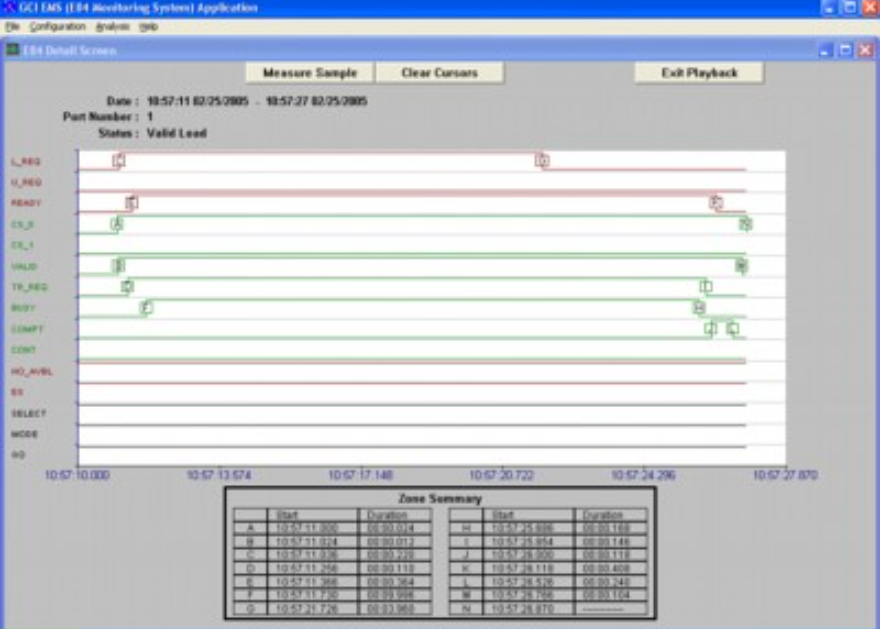

使用 Search Logs 功能選擇 E84 切換序列，然后 顯示 E84 計時詳細信息。此屏幕顯示所有關聯的 E84 事件 替換為選定的 handoff。邊界區域（由 E84-0304 定義 Specification） 標記在 timing chart 上。A 邊界區域摘要 ，包括每個區域的開始時間戳和持續時間。 可以使用 Measure Sample 執行其他時序分析 工具。

系統組件

  • 運行 Windows XP Professional 的筆記本電腦，預裝并配置了 E84 監控系統應用程序軟件
  • 對于配置的每個加載端口（2 到 4）：
    • 1 個 GCI 數據記錄設備 （DLD – P/N GCI06001）
    • 1 個 5 米 GCI E84 光纖收發器 （P/N GCI04002-5m）
    • 一根 15′ 9 針串行通信電纜 （P/N GC72802015）
    • 一根 USB 轉串口轉換器電纜 （P/N SW-1301）
  • PC Guardian 安全電纜 （P/N 2900-95）
  • USB 鼠標 （X800898）
  • 印刷版用戶手冊
  • 備份安裝 CD-ROM
