用于重新啟動和重新加速的 RSR-72 型繼電器設計用于在控制和保護設備打開后，由于瞬時線路電壓中斷或掉線而執行電機自動重新啟動。
RSR-72 繼電器允許在電機停止后，根據工作過程以正確的順序自動重新啟動。RSR-72 繼電器安裝在用于齊平安裝或面板安裝的外殼中，或安裝在 35 mm 的 DIN 導軌上，采用可抽出式貼花插座類型。前面板上有用于設置的電位計和微動開關，以及一個用于指示功能狀態的 LED。

一般特性
RSR-72 繼電器與保持位置觸點結合使用。否則，RSR-72A 在重新啟動電機/接觸器后保持觸點閉合。在繼電器上，可以設置從 0.2 到 60 秒的存儲時間，從 0.2 到 1000 秒的延遲時間。
每當電壓不足（或值小于額定電壓的 65%）并且隨后電壓在設置的內存時間內恢復（至少為額定電壓的 90%）時，將在延遲設置后重新啟動電機輸出。如果電壓在內存時間后恢復，則不會發生自動重啟，而電壓在不到 0.2 秒（最小內存時間）的時間內恢復，電機將重新加速。
如果激活了重新加速功能并且電壓在不到 0.2 秒（重新加速的最大時間）內返回，電機將立即重新加速，如果在延遲時間后未激活重新加速功能，電機將自動重新啟動。

? 電源電路和電壓控制
? 接觸器控制和記憶激活電路，通過光電耦合器
分離? 通過 PA 按鈕（停止）進行電機停止控制和光電耦合器分離的快速記憶關閉電路。
? 最終繼電器合閘電路和控制電路由微處理器管理

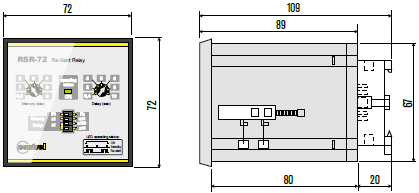

機械尺寸 （mm）
