目的：將兩個鏡片外殼加熱到204℃以進行粘合

材料：金屬外殼安裝在電路板上，透鏡安裝在塑料支架上

溫度：204℃

頻率：350 kHz

設備：Ameritherm 5.0 kW，150-400 kHz固態感應電源，帶遠程加熱站，包含兩個1.5 mF電容器（總電容0.75 mF）。定制設計的感應加熱線圈。

工藝：將試件放置在非導電板上，模擬實際應用中的電路板。感應線圈周圍區域非常擁擠，附近有許多電氣部件。為加熱設計了一個單圈異形感應線圈。使用感溫涂料進行初步試驗，以確定加熱曲線和時間溫度。確定了最佳加熱時間為2.0秒，并通電至溫度指示漆熔化。金屬與塑料的結合需要3.5秒才能形成良好的結合。

結果/好處：

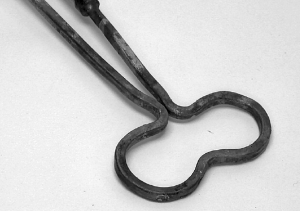

·通過使用單圈“花生”線圈同時向兩部分輸送均勻熱量，提高加工質量

·局部加熱使光學元件在最終裝配時容易對準
